ТЕРРЕНДИС
Высокопрочная, с заводской изоляцией, несвязанная полимерная система трубопроводов, разработанная в соответствии с EN 15632-1 и 3. Состоит из внутренней напорной трубы PE (-Xa), листовой изоляции PE-X и гофрированного защитного кожуха с двойными стенками из HDPE. Класс строительных материалов B2 (нормальная воспламеняемость) согласно DIN 4102.
HDPE (полиэтилен высокой плотности (ПНД)) защитный кожух
Изоляционные слои из РЕ-Х, сшитого полиэтилена
РЕ-Ха напорная труба
Защитный кожух
Изоляция
| Описание | Значение | Значение |
|---|---|---|
| Плотность Описание | 28 кг/м3 Значение | ISO 845 Значение |
| Предел прочности на разрыв Описание | 270 кПа Значение | ISO 1926 Значение |
| Водопоглощение Описание | < 1,0% Значение | ISO 2896 Значение |
| Теплопроводность Описание | 0,036 Вт/мК Значение | EN 12677 Значение |
| Воспламеняемость Описание | В2 – нормальная Значение | DIN 4102 Значение |
| Температурный диапазон Описание | -50°С до +95°С Значение | — Значение |
РЕ-Ха напорная труба
| РЕ-Ха напорная труба | Значение | Тест по Стандарту |
|---|---|---|
| Density РЕ-Ха напорная труба | 938 кг/м3 Значение | — Тест по Стандарту |
| Прочность на разрыв при 20°С РЕ-Ха напорная труба | мин 19 Н/мм2 Значение | DIN 53455 Тест по Стандарту |
| Прочность на разрыв при 100°С РЕ-Ха напорная труба | мин 8 Н/мм2 Значение | DIN 53455 Тест по Стандарту |
| Модуль упругости при 20°С РЕ-Ха напорная труба | 600 Н/мм2 Значение | DIN 53457 Тест по Стандарту |
| Модуль упругости при 80°С РЕ-Ха напорная труба | 200 Н/мм2 Значение | DIN 53457 Тест по Стандарту |
| Удлинение на разрыв при 20°С РЕ-Ха напорная труба | 300–550% Значение | DIN 53455 Тест по Стандарту |
| Удлинение на разрыв при 100°С РЕ-Ха напорная труба | 500–700% Значение | DIN 53455 Тест по Стандарту |
| Коэффициент линейного расширения при 20°C РЕ-Ха напорная труба | 1.4 –10 E-4 1/K Значение | DIN 53752 Тест по Стандарту |
| Коэффициент линейного расширения при 100°C РЕ-Ха напорная труба | 1.4 –10 E-4 1/K Значение | DIN 53752 Тест по Стандарту |
| Продольная реверсия РЕ-Ха напорная труба | < 2,5% Значение | ISO 2505 Тест по Стандарту |
| Теплопроводность РЕ-Ха напорная труба | 0,35 Вт/мК Значение | DIN 4725 Тест по Стандарту |
PE-Xa напорная труба, устойчивость к давлению и температуре
Следующие пределы давления и температуры применяются согласно ISO 15875 при постоянных температурах. (Применение: вода, коэффициент безопасности 1,25).
SDR 7.4
| Температура | Максимальное давление | Минимальный срок службы |
|---|---|---|
| 40°C Температура | 11,8 бар (атм) Максимальное давление | 50 лет Минимальный срок службы |
| 50°C Температура | 10,5 бар (атм) Максимальное давление | 50 лет Минимальный срок службы |
| 60°C Температура | 9,5 бар (атм) Максимальное давление | 50 лет Минимальный срок службы |
| 70°C Температура | 8,5 бар (атм) Максимальное давление | 50 лет Минимальный срок службы |
| 80°C Температура | 7,5 бар (атм) Максимальное давление | 50 лет Минимальный срок службы |
| 90°C Температура | 6,8 бар (атм) Максимальное давление | 50 лет Минимальный срок службы |
| 95°C Температура | 6,4 бар (атм) Максимальное давление | 50 лет Минимальный срок службы |
SDR 7.4
| Температура | Максимальное давление | Минимальный срок службы |
|---|---|---|
| 40°C Температура | 18,7 бар (атм) Максимальное давление | 50 лет Минимальный срок службы |
| 50°C Температура | 16,7 бар (атм) Максимальное давление | 50 лет Минимальный срок службы |
| 60°C Температура | 15,0 бар (атм) Максимальное давление | 50 лет Минимальный срок службы |
| 70°C Температура | 13,4 бар (атм) Максимальное давление | 50 лет Минимальный срок службы |
| 80°C Температура | 12,0 бар (атм) Максимальное давление | 50 лет Минимальный срок службы |
| 90°C Температура | 10,9 бар (атм) Максимальное давление | 50 лет Минимальный срок службы |
| 95°C Температура | 10,3 бар (атм) Максимальное давление | 50 лет Минимальный срок службы |
РЕ-Ха напорная труба, свойства
- Очень высокая химическая стойкость
- Долгосрочная коррозионная стойкость
- Высокая сохранность формы
- Высокая термостойкость
- Высокий предел прочности при сжатии
- Звукопоглощение
- Очень низкая шероховатость
- Долгосрочная стабильность
- Постоянно низкие потери давления
- Надежность и гибкость одновременно
РЕ-100 (ПЭ-100) напорная труба
Коэффициент снижения для повышенных температур указан в таблице ниже.
| Температура | Коэффициент снижения для повышенных температур |
|---|---|
| 20°C Температура | 1 Коэффициент снижения для повышенных температур |
| 30°C Температура | 0,87 Коэффициент снижения для повышенных температур |
| 40°C Температура | 0,74 Коэффициент снижения для повышенных температур |
| 50°C Температура | 0,67 Коэффициент снижения для повышенных температур |
РЕ-100 (ПЭ-100) напорная труба, технические данные
| РЕ-100 напорная труба | Значение |
|---|---|
| Плотность РЕ-100 напорная труба | 960 кг/м3 Значение |
| Прочность на растяжение при 23°С РЕ-100 напорная труба | 19 МПа Значение |
| Модуль упругости РЕ-100 напорная труба | 1700 МПа Значение |
| Относительное удлинение при разрыве РЕ-100 напорная труба | 500% Значение |
| Коэффициент линейного расширения при 20°C РЕ-100 напорная труба | 2–10 E-4 1/K Значение |
| Теплопроводность РЕ-100 напорная труба | 0,4 Вт/мК Значение |
РЕ-100 напорная труба, свойства
- Очень высокая химическая стойкость
- Долгосрочная коррозионная стойкость
- Высокий предел прочности при сжатии
- Очень низкая шероховатость
- Постоянно низкие потери давления
- Надежность и гибкость одновременно
- Звукопоглощение
- Долгосрочная стабильность
Показано продуктов: 71

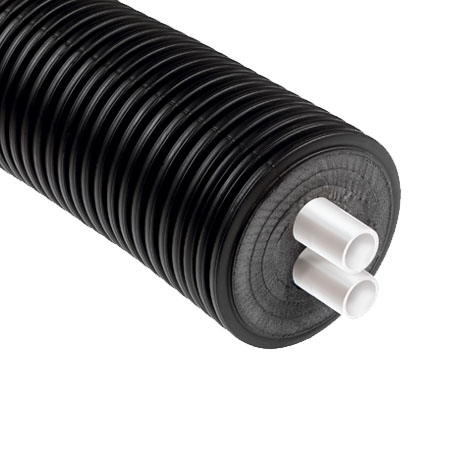

Двухтрубная система TERRENDIS 10 bar SD140252...
Максимальное рабочее давление: 10 бар при 95°C Максимальная рабочая
Максимальное рабочее давление: 10 бар при 95°C
Максимальная рабочая температура: 95°C
Наличие антидиффузного слоя: нет
Теплоизоляция: Вспененный полиэтилен с закрытой микросотовой структурой, минимальное значение адсорбции (впитывание воды) менее 1%.
Несущая (напорная) труба: РЕХ-а (поперечносшитый полиэтилен, DIN 16892/16893) / SDR7,4/ PN10
Наружный защитный кожух: Полиэтилен HDPE, гофрированный кожух с уникальной конструкцией наружной стенки (по принципу закрытой камеры)
Диаметры несущих труб, мм: 20, 25, 32, 40, 50
Количество несущих труб: две
Производитель: TERRENDIS NV
Двухтрубная система TERRENDIS 10 bar SD140322...
Максимальное рабочее давление: 10 бар при 95°C Максимальная рабочая
Максимальное рабочее давление: 10 бар при 95°C
Максимальная рабочая температура: 95°C
Наличие антидиффузного слоя: нет
Теплоизоляция: Вспененный полиэтилен с закрытой микросотовой структурой, минимальное значение адсорбции (впитывание воды) менее 1%.
Несущая (напорная) труба: РЕХ-а (поперечносшитый полиэтилен, DIN 16892/16893) / SDR7,4/ PN10
Наружный защитный кожух: Полиэтилен HDPE, гофрированный кожух с уникальной конструкцией наружной стенки (по принципу закрытой камеры)
Диаметры несущих труб, мм: 20, 25, 32, 40, 50
Количество несущих труб: две
Производитель: TERRENDIS NV
Двухтрубная система TERRENDIS 10 bar SD16025
Максимальное рабочее давление: 10 бар при 95°C Максимальная рабочая
Максимальное рабочее давление: 10 бар при 95°C
Максимальная рабочая температура: 95°C
Наличие антидиффузного слоя: нет
Теплоизоляция: Вспененный полиэтилен с закрытой микросотовой структурой, минимальное значение адсорбции (впитывание воды) менее 1%.
Несущая (напорная) труба: РЕХ-а (поперечносшитый полиэтилен, DIN 16892/16893) / SDR7,4/ PN10
Наружный защитный кожух: Полиэтилен HDPE, гофрированный кожух с уникальной конструкцией наружной стенки (по принципу закрытой камеры)
Диаметры несущих труб, мм: 20, 25, 32, 40, 50
Количество несущих труб: две
Производитель: TERRENDIS NV
Двухтрубная система TERRENDIS 10 bar SD160322...
Максимальное рабочее давление: 10 бар при 95°C Максимальная рабочая
Максимальное рабочее давление: 10 бар при 95°C
Максимальная рабочая температура: 95°C
Наличие антидиффузного слоя: нет
Теплоизоляция: Вспененный полиэтилен с закрытой микросотовой структурой, минимальное значение адсорбции (впитывание воды) менее 1%.
Несущая (напорная) труба: РЕХ-а (поперечносшитый полиэтилен, DIN 16892/16893) / SDR7,4/ PN10
Наружный защитный кожух: Полиэтилен HDPE, гофрированный кожух с уникальной конструкцией наружной стенки (по принципу закрытой камеры)
Диаметры несущих труб, мм: 20, 25, 32, 40, 50
Количество несущих труб: две
Производитель: TERRENDIS NV
Двухтрубная система TERRENDIS 10 bar SD160402...
Максимальное рабочее давление: 10 бар при 95°C Максимальная рабочая
Максимальное рабочее давление: 10 бар при 95°C
Максимальная рабочая температура: 95°C
Наличие антидиффузного слоя: нет
Теплоизоляция: Вспененный полиэтилен с закрытой микросотовой структурой, минимальное значение адсорбции (впитывание воды) менее 1%.
Несущая (напорная) труба: РЕХ-а (поперечносшитый полиэтилен, DIN 16892/16893) / SDR7,4/ PN10
Наружный защитный кожух: Полиэтилен HDPE, гофрированный кожух с уникальной конструкцией наружной стенки (по принципу закрытой камеры)
Диаметры несущих труб, мм: 20, 25, 32, 40, 50
Количество несущих труб: две
Производитель: TERRENDIS NV
Двухтрубная система TERRENDIS 10 bar SD160502...
Максимальное рабочее давление: 10 бар при 95°C Максимальная рабочая
Максимальное рабочее давление: 10 бар при 95°C
Максимальная рабочая температура: 95°C
Наличие антидиффузного слоя: нет
Теплоизоляция: Вспененный полиэтилен с закрытой микросотовой структурой, минимальное значение адсорбции (впитывание воды) менее 1%.
Несущая (напорная) труба: РЕХ-а (поперечносшитый полиэтилен, DIN 16892/16893) / SDR7,4/ PN10
Наружный защитный кожух: Полиэтилен HDPE, гофрированный кожух с уникальной конструкцией наружной стенки (по принципу закрытой камеры)
Диаметры несущих труб, мм: 20, 25, 32, 40, 50
Количество несущих труб: две
Производитель: TERRENDIS NV
Двухтрубная система TERRENDIS 10 bar SD160503...
Максимальное рабочее давление: 10 бар при 95°C Максимальная рабочая
Максимальное рабочее давление: 10 бар при 95°C
Максимальная рабочая температура: 95°C
Наличие антидиффузного слоя: нет
Теплоизоляция: Вспененный полиэтилен с закрытой микросотовой структурой, минимальное значение адсорбции (впитывание воды) менее 1%.
Несущая (напорная) труба: РЕХ-а (поперечносшитый полиэтилен, DIN 16892/16893) / SDR7,4/ PN10
Наружный защитный кожух: Полиэтилен HDPE, гофрированный кожух с уникальной конструкцией наружной стенки (по принципу закрытой камеры)
Диаметры несущих труб, мм: 20, 25, 32, 40, 50
Количество несущих труб: две
Производитель: TERRENDIS NV
Двухтрубная система TERRENDIS 6 bar H11025
Максимальная рабочая температура: 95°C Максимальное рабочее давление: 6 бар
Максимальная рабочая температура: 95°C
Максимальное рабочее давление: 6 бар при 95°C, 10 бар при 65°C
Наличие антидиффузного слоя: да
Теплоизоляция: Вспененный полиэтилен с закрытой микросотовой структурой, минимальное значение адсорбции (впитывание воды) менее 1%.
Несущая (напорная) труба: РЕХ-а (поперечносшитый полиэтилен, DIN 16892/16893) трубы оранжевого цвета с барьером против диффузии кислорода EVOH (DIN 4726)
Наружный защитный кожух: Полиэтилен HDPE, гофрированный кожух с уникальной конструкцией наружной стенки (по принципу закрытой камеры)
Диаметры несущих труб, мм: 25, 32, 40, 50, 63, 75, 90, 110, 125
Количество несущих труб: одна
Производитель: TERRENDIS NV
Двухтрубная система TERRENDIS 6 bar H11032
Максимальная рабочая температура: 95°C Максимальное рабочее давление: 6 бар
Максимальная рабочая температура: 95°C
Максимальное рабочее давление: 6 бар при 95°C, 10 бар при 65°C
Наличие антидиффузного слоя: да
Теплоизоляция: Вспененный полиэтилен с закрытой микросотовой структурой, минимальное значение адсорбции (впитывание воды) менее 1%.
Несущая (напорная) труба: РЕХ-а (поперечносшитый полиэтилен, DIN 16892/16893) трубы оранжевого цвета с барьером против диффузии кислорода EVOH (DIN 4726)
Наружный защитный кожух: Полиэтилен HDPE, гофрированный кожух с уникальной конструкцией наружной стенки (по принципу закрытой камеры)
Диаметры несущих труб, мм: 25, 32, 40, 50, 63, 75, 90, 110, 125
Количество несущих труб: одна
Производитель: TERRENDIS NV
Двухтрубная система TERRENDIS 6 bar H11040
Максимальная рабочая температура: 95°C Максимальное рабочее давление: 6 бар
Максимальная рабочая температура: 95°C
Максимальное рабочее давление: 6 бар при 95°C, 10 бар при 65°C
Наличие антидиффузного слоя: да
Теплоизоляция: Вспененный полиэтилен с закрытой микросотовой структурой, минимальное значение адсорбции (впитывание воды) менее 1%.
Несущая (напорная) труба: РЕХ-а (поперечносшитый полиэтилен, DIN 16892/16893) трубы оранжевого цвета с барьером против диффузии кислорода EVOH (DIN 4726)
Наружный защитный кожух: Полиэтилен HDPE, гофрированный кожух с уникальной конструкцией наружной стенки (по принципу закрытой камеры)
Диаметры несущих труб, мм: 25, 32, 40, 50, 63, 75, 90, 110, 125
Количество несущих труб: одна
Производитель: TERRENDIS NV
Двухтрубная система TERRENDIS 6 bar H14040
Максимальная рабочая температура: 95°C Максимальное рабочее давление: 6 бар
Максимальная рабочая температура: 95°C
Максимальное рабочее давление: 6 бар при 95°C, 10 бар при 65°C
Наличие антидиффузного слоя: да
Теплоизоляция: Вспененный полиэтилен с закрытой микросотовой структурой, минимальное значение адсорбции (впитывание воды) менее 1%.
Несущая (напорная) труба: РЕХ-а (поперечносшитый полиэтилен, DIN 16892/16893) трубы оранжевого цвета с барьером против диффузии кислорода EVOH (DIN 4726)
Наружный защитный кожух: Полиэтилен HDPE, гофрированный кожух с уникальной конструкцией наружной стенки (по принципу закрытой камеры)
Диаметры несущих труб, мм: 25, 32, 40, 50, 63, 75, 90, 110, 125
Количество несущих труб: одна
Производитель: TERRENDIS NV
Двухтрубная система TERRENDIS 6 bar H14050
Максимальная рабочая температура: 95°C Максимальное рабочее давление: 6 бар
Максимальная рабочая температура: 95°C
Максимальное рабочее давление: 6 бар при 95°C, 10 бар при 65°C
Наличие антидиффузного слоя: да
Теплоизоляция: Вспененный полиэтилен с закрытой микросотовой структурой, минимальное значение адсорбции (впитывание воды) менее 1%.
Несущая (напорная) труба: РЕХ-а (поперечносшитый полиэтилен, DIN 16892/16893) трубы оранжевого цвета с барьером против диффузии кислорода EVOH (DIN 4726)
Наружный защитный кожух: Полиэтилен HDPE, гофрированный кожух с уникальной конструкцией наружной стенки (по принципу закрытой камеры)
Диаметры несущих труб, мм: 25, 32, 40, 50, 63, 75, 90, 110, 125
Количество несущих труб: одна
Производитель: TERRENDIS NV
