Трубопровод ТВЭЛ-ПЭКС: характеристики и области применения для теплотрасс

Трубопровод ТВЭЛ-ПЭКС представляет собой комплектное решение для теплотрасс: несущий трубопровод из сшитого полиэтилена с наружным защитным покрытием и теплоизоляцией, рассчитанное на подачу теплоносителя в распределительных и магистральных сетях. В этом разделе изложены ключевые общие сведения и технические параметры, важные для проектирования, выбора и эксплуатации.

Трубопровод ТВЭЛ-ПЭКС: общие сведения

Трубопровод ТВЭЛ-ПЭКС предназначен для транспортировки горячего теплоносителя в условиях городской и промышленной теплосети. Типичная конструкция включает внутреннюю несущую трубу из сшитого полиэтилена (PEX), слой термоизоляции на базе пенополиуретана (ППУ) и наружную защитную оболочку из полиэтилена высокой плотности (HDPE) или сопоставимого материала. Такая компоновка обеспечивает низкие теплопотери, коррозионную стойкость несущей трубы и удобство укладки длинномерных секций.

Ключевые эксплуатационные преимущества этой конструкции с практической точки зрения: простота монтажа (готовые секции, заводские фитинги), высокая коррозионная устойчивость внутренней трубы, долгий срок службы теплоизоляции при соблюдении условий эксплуатации. Ограничения: чувствительность к механическим повреждениям при транспортировке/укладке, необходимость учета линейного температурного расширения PEX и требований к защите от ультрафиолета для наружного покрытия.

Технические характеристики трубопровода

Трубопровод проектируют исходя из рабочих параметров сети (температура, давление), требуемого пропускного сечения и условий прокладки. Ниже приведены ориентиры технических характеристик, которые используются при подборе и расчётах; конкретные значения следует уточнять в паспортных данных поставщика.

При выборе и комплектовании обращайте внимание на паспортные испытания: результаты гидравлических тестов, длительная стойкость при температуре, сертификаты соответствия и рекомендации по монтажу. Подбор утепления и наружной оболочки обязан учитывать условия прокладки (прямая засыпка, траншея, прокладка в контейнерах, внутри зданий).

Нормативные параметры: давление и температура

Проектные значения давления и температуры принимают на основании теплотехнического и гидравлического расчёта сети, но при выборе трубопровода ориентируются на стандартные классы: рабочее давление PN 0,6; 1,0; 1,6; 2,5 МПа. Для испытаний на герметичность обычно применяют гидравлическое давление 1,25—1,5 от рабочего (точное значение — по нормативам и ТУ поставщика).

Температурные ограничения несущей PEX-трубы: рекомендуемый длительный режим до 95—110 °C; кратковременные перегревы — до 120 °C. Повышенная температура ускоряет старение полимера и снижает долговременную прочность, поэтому в техническом задании нужно указывать допустимые режимы работы и требовать от производителя данные об утверждённом сроке службы при заданной температуре.

Габариты, материалы и конструкция

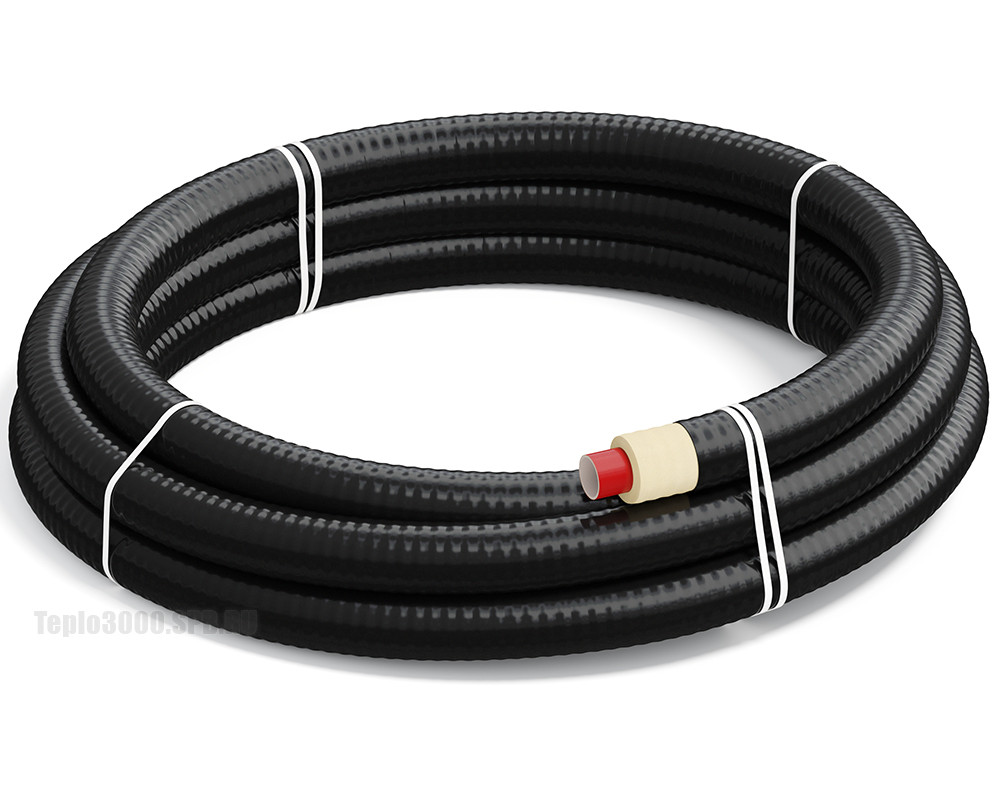

Трубопровод ТВЭЛ-ПЭКС представляет собой сборную конструкцию: несущий (транспортный) слой из сшитого полиэтилена (PEX), теплоизоляционный слой и внешняя защитная оболочка. Габариты и состав подбираются в зависимости от роли в сети — магистраль, распределение, ввод в здание.

Типовые условные диаметры (DN) для сетей теплопотребления варьируют: распределительные линии обычно проектируют в интервале DN 25—150, мелкие вводы — DN 15—40, магистральные участки — DN 150—500 и более. Толщина стенки PEX и диаметр подбирают по гидравлическим требованиям и по давлению/температурному классу, указанному в сертификате конкретного изделия.

Теплоизоляция и теплопотери

В конструкции ТВЭЛ-ПЭКС теплоизоляционный слой — ключевой элемент, определяющий тепловые потери трассы. В большинстве исполнений используется полиуретановая изоляция с теплопроводностью в рабочих условиях примерно 0,023—0,030 Вт/(м·К). Толщина изоляции выбирается исходя из допустимых потерь и экономической целесообразности.

• Метод расчёта потерь: при проектировании применяют формулу цилиндрической теплопередачи q = 2πλ(Tв—Tок)/ln(r2/r1) для определения удельной потери на метр в зависимости от наружного и внутреннего радиусов и теплопроводности изоляции.
• Типовые факторы, влияющие на теплопотери: наружный диаметр и толщина изоляции, температура носителя, теплопроводность грунта (при подземной прокладке) и наличие тепловых мостов в местах стыков и запирающей арматуры.
• Особенности монтажа: качество заливки или формования PUR, отсутствие пустот и правильное уплотнение стыков снижает потери; в местах прохода коммуникаций и пересечений требуется усиленная изоляция или локальные тепловые экраны.

Практический ориентир: для распределительных линий с умеренной температурой носителя увеличение толщины изоляции оправдано до тех пор, пока экономия операционных затрат перекрывает дополнительные CAPEX. Для теплотрасс под землёй дополнительный вклад даёт сопротивление теплопередаче грунта, поэтому оптимизация должна учитывать реальные геотехнические условия.

Преимущества и отличия ТВЭЛ-ПЭКС для теплотрасс

ТВЭЛ-ПЭКС отличается от традиционных стальных и стальных предварительно изолированных решений рядом конструктивных и эксплуатационных особенностей, которые влияют на подбор в проекте:

• Коррозионная стойкость: PEX не подвержен коррозии, что исключает необходимость защиты от коррозии внутренней поверхности и уменьшает риск образования продуктов коррозии в системе.
• Меньший вес и гибкость: легкая конструкция облегчает транспорт, укладку и сокращает трудозатраты при монтаже по сравнению со стальными трубами с оболочкой.
• Гидравлические характеристики: внутренняя шероховатость PEX ниже, чем у ржавеющей стали, это даёт более стабильный гидравлический режим и потенциально меньшие потери напора с течением времени.
• Ограничения по температуре/давлению: PEX имеет реальные пределы длительной эксплуатации по температуре и давлению; для участков с режимами выше паспортных значений PEX применяют металлические решения или специализированные композитные варианты.
• Стыковка и ремонтопригодность: монтажные соединения PEX обычно проще и быстрее, но требуют использования сертифицированных фитингов и контроля герметичности; в отдельных условиях возможна более высокая чувствительность к механическому повреждению при вскрытии траншей.

Вывод по применению: ТВЭЛ-ПЭКС целесообразен в распределительных сетях и вводах, где требования к коррозионной стойкости, скорости монтажа и экономике владения перевешивают ограничения по температурно-давлению. Для магистралей с экстремальными параметрами лучшим выбором остаются усиленные металлические конструкции.

Области применения и типовые решения для теплотрасс

ТВЭЛ-ПЭКС применяется в следующих типовых сегментах теплотрасс:

• Распределительные сети жилых кварталов и микрорайонов — когда требуются гибкие линии с частыми ответвлениями и небольшими диаметрами.
• Вводы в здания и внутриквартальные подключения — компактность и удобство монтажа в стеснённых условиях.
• Санация и замена устаревших участков — возможность бесканальной прокладки и использование секций для быстрой замены.
• Малые магистрали с умеренными рабочими параметрами, где допустимы эксплуатационные температуры и давления, соответствующие сертификату изделия.

Типовые конструктивные решения:

1. Двухтрубные модульные секции (supply/return в одном модуле) с общей внешней оболочкой — экономят место в траншее и упрощают монтаж узлов подключения.
2. Отдельные однотрубные модули для участков с различными профилями нагрузки, где требуется индивидуальная трассировка и замена сегментов.
3. Префабрикованные переходные и вводные узлы с фланцевыми или компрессионными соединениями для быстрого подключения к тепловому пункту.

При проектировании применяют следующие критерии выбора конфигурации: расчетный расход и потеря напора, допустимые температуры и давление, метод прокладки (траншея, бесканально, внутри зданий), требования к защите от механических воздействий и условия санации существующих сетей. Для точного подбора необходимо сопоставлять паспортные данные конкретной серии ТВЭЛ-ПЭКС с гидравлическим и теплотехническим расчётом проекта.

Применение в магистральных и распределительных сетях

В магистральных и распределительных участках ТВЭЛ-ПЭКС применяется как для транспортировки теплоносителя на большие участки, так и в сетях среднего уровня распределения. Конкретные варианты использования зависят от диаметра трубы, класса давления и типа теплоизоляции: крупноразмерные предварительно изолированные секции целесообразны на магистралях, гибкие бухтовые исполнения — в распределительных вводах и ответвлениях.

• Диаметры и давление: для магистралей типичны наружные диаметры и классы давления, соотносимые с тепловой нагрузкой; для распределения — меньшие диаметры и более высокая плотность ответвлений. Точные значения диаметров и PN следует брать из проектной части и сертификата производителя.
• Конфигурация трассы: прямолинейные участки — предварительно изолированные, длинные радиусы и ответвления выполняют с применением заводских отводов и фасонных деталей; пересечения коммуникаций — в защитных футлярах или лотках с учётом осадки и температурного удлинения.
• Крепление и опоры: магистральные участки требуют расчёта опор и анкеровочных устройств на изгибах и узлах компенсации; распределительные сети допускают более плотную опорную сетку и использование заделывающих хомутов для фиксации.

При проектировании учитывают допустимые рабочие температуры и скорости теплоносителя, гидравлическое сопротивление и требования к теплоизоляции. Для точного подбора материалов и фитингов следует ориентироваться на паспортные данные ТВЭЛ-ПЭКС и местные нормы по теплотрассам.

Применение при реконструкции и санации теплотрасс

При реконструкции и санации ТВЭЛ-ПЭКС используют для замены устаревших металлорукавов и чугунных участков, а также для частичной замены с минимизацией простоев. Гибкость и меньшая масса труб позволяют сократить объёмы земляных работ и ускорить монтаж.

• Методы замены: полная выемка и прокладка новых секций, укладка в ранее подготовленный коридор с применением скользящей трубы (slip-lining) или санация с использованием предварительно собранных вставок из ПЭХ-материала.
• Снижение простоя сети: поэтапная замена с использованием временных обводов и горячих подключений, применение заранее приготовленных фасонных изделий для быстрого ввода в эксплуатацию.
• Особенности состыкования старого и нового: при стыковке с металлическими участками необходимы переходные муфты, компенсация электрохимической несовместимости и контроль герметичности; часто применяют защитные футляры и электроизоляционные вставки.

Ограничения: при высоких рабочих температурах и давлениях необходимо сверять долговременную допустимую температуру материала ТВЭЛ-ПЭКС; в сложных участках с деформациями грунта может потребоваться дополнительная механическая защита или переход на жёсткие конструкции. Каждый вариант санации проектируется с учётом гидравлики, условий доступа и требований по надёжности.

Монтаж и методы прокладки трубопровода ТВЭЛ-ПЭКС

Последовательность работ и выбранный метод прокладки зависят от условий участка: открытая траншея, прокол/ГНБ, монтаж в технологических туннелях или надземная установка на опорах. В работе соблюдают требования по подготовке опорной поверхности, защите от механических повреждений и учёту температурной деформации.

• Подготовка трассы: очистка коридора, устройство подушки из мелкозернистого материала, удаление острых предметов, укладка разделительного геотекстиля при необходимости.
• Открытая траншея: стандартный метод для участков с доступностью. Рекомендуемая глубина закладки и ширина траншеи — по проекту и нормам. После укладки труба горизонтально располагается на подушке, фиксируется и покрывается слоями обратной засыпки с механическим уплотнением.
• Технологии без траншеи: горизонтально-направленное бурение (ГНБ) для пересечений дорог и рек, протяжка скользящей трубы (slip-lining) при замене внутри старой оболочки. ТВЭЛ-ПЭКС подходит для ГНБ при условии соблюдения допустимых радиусов изгиба и контроля на крутящий момент при протяжке.
• Надземная прокладка: на мостах и эстакадах применяют опорные конструкции с расчётом на тепловое удлинение и вибрацию; используются антивибрационные и компенсационные элементы.

Стыковка и герметизация: для ТВЭЛ-ПЭКС применяют заводские фитинги, пресс-соединения, обжимные или зажимные узлы в зависимости от диаметра. В узлах под высоким давлением предпочтительны сертифицированные компрессионные соединения и использование уплотнений, допускаемых для горячего теплоносителя.

Компенсация теплового удлинения: при длинах прямолинейных участков превышающих допустимые значения устанавливают зигзагообразные компенсаторы, петли или заводские компенсаторы; расчёт выполняют по температурному коэффициенту материала и проектной амплитуде температур.

Испытания и ввод в эксплуатацию: гидравлические испытания по проекту (типично 1,25—1,5×рабочее давление), промывка и продувка системы, проверка арматуры и дренажных устройств. Все операции фиксируются в исполнительной документации, включающей отчёты по испытаниям и сертификаты материалов.

Стыковка, фитинги и герметизация

Стыковка труб ТВЭЛ-ПЭКС выполняется методами, обеспечивающими сохранение целостности многослойной конструкции и герметичность при рабочем давлении и температуре. Практически применяются три группы соединений: пресс- и опрессовочные фитинги для полимерных и композитных слоев, резьбовые и фланцевые узлы для присоединения арматуры и технологических ответвлений, а также переходные элементы для сопряжения с металлическими участками.

• Подготовка к соединению: ровная резка, снятие заусенцев, очистка контактных поверхностей и проверка глубины посадки фитинга.
• Пресс- и обжимные соединения: использование заводских фитингов и инструментов с контролируемым усилием обеспечивает повторяемость и минимизирует риск повреждения внутреннего слоя.
• Фланцевые и резьбовые узлы: применяются с уплотнениями из соответствующих эластомеров или прокладочных материалов, рассчитанных на рабочие условия теплотрассы; болтовые соединения выполняются с выдерживанием регламентированного момента затяжки и схемы затяжки.

Герметизация требует выбора уплотнений по температурной и химической совместимости с теплоносителем. После сборки необходимо проводить контроль герметичности методом гидравлического испытания с превышением рабочего давления в соответствии с проектной документацией. Рекомендуется фиксировать результаты испытаний и визуально проверять все узлы после прогрева системы, так как некоторые уплотнители меняют размер при нагреве.

При монтаже избегайте применения самодельных уплотнительных прокладок и материалов без сертификатов для тепловых сетей.

Особенности прокладки в городских условиях и на перекрёстках

При прокладке ТВЭЛ-ПЭКС в городской среде акцент делается на минимизацию нарушения дорожного движения, защиту от механических нагрузок и согласование с инфраструктурными службами. Для переходов под проезжей частью предпочтительны бестраншейные методы (например, ГНБ) или укладка в защитные футляры с последующей обратной засыпкой.

• Координация и разрешения: заранее согласовать трассу с владельцами коммуникаций, получить разрешения на вскрытие дорожного полотна и временную схему движения.
• Защита на перекрёстках: установка металлических или полимерных футляров, дополнительная механическая изоляция и усиленные опорные конструкции в местах повышенного транспортационного воздействия.
• Маркировка и локализация: прокладка сигнального кабеля вдоль трубы, нанесение поверхностной маркировки и занесение точных координат в геоданные для предотвращения повреждений при последующих работах.

Особое внимание уделяют компенсации температурных удлинений на протяжённых участках и в местах привязки к стационарным конструкциям: используются петли-компенсаторы, сальниковые вводы или свободные ходы с фиксацией в установленных местах. При пересечении инженерных коммуникаций требуется защитная прокладка и достаточный зазор, а также анализ влияния местных нагрузок на изоляционный слой.

Проектирование теплотрассы с использованием ТВЭЛ-ПЭКС

Проектирование теплотрассы с ТВЭЛ-ПЭКС начинается с определения исходных параметров: требуемые расход и температура теплоносителя, протяжённость трассы, глубина закладки, грунтовые условия и наличие пересечений с другими коммуникациями. На их основе формируется техническое задание для подбора материала трубы, класса теплоизоляции и технологических узлов.

• Этапы проектирования: сбор исходных данных → выбор схемы трассы и размещения запорной арматуры → теплотехнические и гидравлические расчёты → выбор диаметров и теплоизоляции → разработка монтажных решений и спецификаций.
• Требуемая проектная документация: планы трасс с привязками, изометрические схемы, ведомость материалов, инструкции по монтажу и испытаниям, паспорт изделия и протоколы испытаний на заводе-изготовителе.
• Критерии выбора компонентов: рабочее давление и температура, требуемый срок службы, условия механической нагрузки, доступность сервисного обслуживания и требования к совместимости фитингов и уплотнений.

При проектировании важно предусмотреть сегментацию сети для оперативного перекрытия при авариях, места установки запорной арматуры и точек слива/дренажа. Также проект должен учитывать метод прокладки (траншейный или бестраншейный), требования к восстановлению покрытия и временным мероприятиям по обеспечению проезда и безопасности работ. В технической части проекта необходимо чётко задать критерии приёма работ: методы контроля герметичности, значения допустимых деформаций, сроки и режимы гидравлических испытаний.

Риски, требующие проработки в проекте: агрессивность грунтов, возможные осадки и транспортные нагрузки, влияние близлежащих коммуникаций и необходимость дополнительной коррозионной защиты. Приведение всех этих параметров в техническом задании позволяет поставщику и монтажной организации подготовить соответствующие материалы, инструменты и инструкции, снижающие вероятность дефектов на этапе эксплуатации.

Гидравлический расчёт и подбор диаметров

Цель гидравлического расчёта — обеспечить требуемый расход и напор при допустимых потерях давления и скоростях потока. Алгоритм расчёта для трубопровода ТВЭЛ-ПЭКС типовой: определить требуемый тепловой расход (кВт), перевести в массовый/объёмный расход, подобрать диаметр по скорости и потерям, проверить на режимы движения и устойчивость работы насосов.

• Основные формулы и параметры:
  • связь расхода Q и скорости v: v = 4Q / (π D²) (Q — м³/с, D — внутренний диаметр, м);
  • потери давления по Дитеричу/Дарси: Δp = λ (L/D) (ρ v² / 2);
  • число Рейнольдса Re = ρ v D / μ для определения режима и коэффициента трения;
  • для практических расчётов можно использовать явные формулы для коэффициента трения (Swamee—Jain) или готовые графики/таблицы.
• Рекомендации по выбору диаметра:
  • целевые скорости для теплотрасс: 0,6—1,5 м/с для распределительных ответвлений, до 2,0 м/с в магистральных участках — выбор зависит от экономической оценки (потери vs. стоимость труб и прокладки);
  • ограничение по линейным потерям давления — обычно задают в диапазоне 5—25 Па/м в зависимости от схемы и стоимости перекачки; для длинных магистралей стремятся к нижней границе;
  • проверять совместимость с размерами теплоизоляции и наружным диаметром изделия ТВЭЛ-ПЭКС, поскольку гидравлический расчёт использует внутренний диаметр, а при прокладке важно учитывать наружные габариты.
• Практический порядок расчёта:
  1. определить требуемую тепловую нагрузку и температуру подачи/обратки → вычислить объёмный расход Q = P / (c ρ ΔT);
  2. по рядам стандартных внутренних диаметров рассчитать скорости и потери на типовой протяжённости участка; выбрать диаметр, при котором скорость и потери соответствуют заданным ограничениям;
  3. суммировать потери всех участков, учесть местные потери в арматуре и фитингах (коэффициенты местных сопротивлений);
  4. определить суммарный напор для подбора насосного оборудования и проверить на кавитацию, переходные режимы и работу по насосной характеристике.
• Замечания по числам и свойствам: внутреннее гидравлическое сопротивление труб ТВЭЛ-ПЭКС следует брать по данным производителя (шероховатость внутренней поверхности), при отсутствии данных использовать conservative‑оценки и проверять расчётом чувствительности.

Теплотехнический расчёт и минимизация теплопотерь

Теплотехнический расчёт определяет линейные потери тепла и температуру теплоносителя на выходе. Для предизолированных труб ТВЭЛ-ПЭКС учитывают теплопередачу через стенку трубы, утеплитель и наружную оболочку.

• Базовая модель теплопотерь по длине (стационарная): q’ = (Tсред — Tamb) / R’, где R’ — суммарное удельное тепловое сопротивление на единицу длины. R’ включает: внутреннюю конвекцию, проводимость стенки трубы, проводимость утеплителя (логарифмическое сопротивление для цилиндрической оболочки) и наружную конвекцию/радиацию.
• Для цилиндрической изоляции проводимость даётся как Rcond = (1 / 2π λ) ln(r2/r1), где λ — теплопроводность утеплителя, r1 и r2 — внутренний и внешний радиусы изоляции.
• Практические параметры для расчёта: теплопроводность жесткой пенополиуретановой изоляции λ ≈ 0,02—0,035 Вт/(м·К) (используйте данные производителя); типовые толщины изоляции для сетей 30—100 мм в зависимости от температуры и требований по потерям.

Меры по снижению теплопотерь и их практическое влияние:

• увеличение толщины утеплителя — наиболее эффективно на длительных магистралях; экономический расчёт показывает точку возврата инвестиций исходя из стоимости утепления и стоимости теплопотерь;
• использование утеплителя с более низкой λ (физически более эффективные материалы) — уменьшает q’ при той же толщине;
• обеспечение герметичности наружной оболочки — предотвращает влагопоглощение утеплителя и последующее ухудшение теплотехнических свойств;
• минимизация температурных мостов в местах опор, фланцев и переходов — применение термоизоляционных вставок и специальных узлов обвязки;
• глубина заложения и окружение — грунт, асфальт, бетон влияют на внешнюю теплоотдачу и температуру контура, учитывать в региональном расчёте.

Арматура, переходники и элементы технологической комплектации

Для трубопроводов ТВЭЛ-ПЭКС требуются элементы, сохраняющие изоляцию и обеспечивающие технологическую функциональность. При подборе важны материал соединительных деталей, температурно‑давленное соответствие и сохранение теплотехнической непрерывности.

Требования к комплектации:

• • изолирующие вставки и фланцевые решения, сохраняющие теплотехническую непрерывность;
  • использование материалов, устойчивых к среде теплоносителя и внешней коррозии (нержавеющая сталь, специальные сплавы, покрытые поверхности);
  • стандартизированные переходные узлы для быстрой замены и минимизации объёма работ при ремонте.

Эксплуатация, обслуживание и диагностика трубопровода

Реальная эксплуатация ТВЭЛ-ПЭКС включает мониторинг, плановое обслуживание и оперативную диагностику для предотвращения аварий и поддержания теплотехнической эффективности.

• • • Мониторинг и измерения:
      • постоянный контроль температуры и давления на узловых точках (телеметрия предпочтительна);
      • регулярные замеры расхода и энергетического баланса для определения непланируемых потерь;
      • термография наружной оболочки для выявления локальных утечек или нарушений теплоизоляции.
    • Плановые мероприятия:
      • ежемесячные визуальные осмотры открытых участков и оголовков переходов;
      • ежегодная проверка состояния изоляции и стыков, тесты герметичности на участках с подозрениями;
      • профилактическая очистка и промывка теплоносителя по регламенту в зависимости от качества воды и схемы водоподготовки.
    • Диагностика отказов и методы локализации:
      • акустический контроль и измерение падения давления — быстрый метод для обнаружения утечек;
      • газовая трассировка (инертные маркеры) для сложных подземных трасс;
      • тепловизионная съёмка для выявления участков с повышенными теплопотерями или дефектов изоляции.
    • Типовые неисправности и меры:
      • повреждение оболочки и влажность изоляции — ремонт наружной оболочки, санация утеплителя, восстановление герметичности;
      • протечка в стыках или фитингах — локальные замены с применением заводских ремонтных комплектов;
      • коррозия металло компонентов арматуры — замена, применение антикоррозионных покрытий и катодная защита при необходимости.
    • Документация и запасные части: поддерживать комплект исполнительной документации, схемы, паспорта и иметь в запасе типовые фитинги, уплотнения и элементы арматуры для быстрой операции ремонта.

Регламент обслуживания и частота диагностических мероприятий должны быть указаны в эксплуатационной документации проекта и адаптированы под локальные условия эксплуатации.

Типовые неисправности и способы ремонта

Частые неисправности трубопроводов ТВЭЛ-ПЭКС связаны с повреждением внешней оболочки, нарушением теплоизоляции, протечками в стыках и выходом из строя арматуры. Типичные причины: механические воздействия при транспортировке и укладке, повреждения при обратной засыпке, деградация изоляции из-за влаги, некорректная стыковка при монтаже, превышение режимов давления и температуры, точечные воздействия коррозии на металлических компонентах (фитинги, ниппели).

Последовательность действий при обнаружении неисправления:

• Локализация и диагностика: акустическая сигнализация, тепловизор, методика промывки и опрессовки. Определить характер — механическое, гидравлическое, изоляционное.
• Изоляция повреждённого участка: остановка и слив теплоносителя, установка временных заглушек или быстросъёмных кранов.
• Ремонт стыков и протечек: при повреждении пластиковых участков — вырезка дефектного участка и замена на заводские или сертифицированные муфты/фитинги; при совместимости — использование прессовых или электросварных соединителей, манжеты для временного ремонта.
• Восстановление теплоизоляции и оболочки: замена или локальная заделка утеплителя, восстановление защитной полиэтиленовой или стальной оболочки, применение антикоррозионных лент и герметиков со свойствами, соответствующими проектным требованиям.
• Контроль качества после ремонта: гидравлическое испытание участка (опрессовка), визуальный осмотр швов и маркировка выполненных работ в эксплуатационной документации.

Ограничения и рекомендации: локальные ремонты допустимы при целостности несущих элементов и когда восстановление утеплителя проводится с соблюдением проектных теплотехнических параметров. При повреждении длины изоляции или многократных ремонтах целесообразна замена секции, так как восстановленная тепловая защита часто уступает заводской.

Стандарты, сертификация и контроль качества

Трубопроводы ТВЭЛ-ПЭКС подлежат приёмке по нормам, регламентирующим полимерные трубы, теплоизоляционные материалы и заводскую сборку. В документации указывают соответствие действующим национальным стандартам и требованиям сертификации, обязательным для поставки и эксплуатации в конкретной юрисдикции (маркировка, декларация соответствия или сертификат).

Ключевые элементы контроля качества на производстве и при приёмке:

• входной контроль материалов: испытания партии полиэтилена, проверка показателей перекрёстного сшивания (для PEX), сертификаты поставщика;
• контроль геометрии и размеров труб и оболочек, целостности изоляции и центрации внутренней трубы в оболочке;
• гидростатические и разрушающие испытания образцов: проверка прочности стыков и выдерживаемого давления, периодические образцовые испытания на разрушение и старение;
• неразрушающий контроль соединений и покрытия: визуальный контроль, измерение толщины изоляции, тесты на влагопроницаемость и адгезию оболочки;
• контроль заводского сборочного процесса: протоколы сварки/стыковки, журнал технологического контроля, маркировка и прослеживаемость партии.

При приемке на объект дополнительно проводят монтажные испытания и пусконаладочные работы: опрессовка сети при проектном/повышенном давлении на установленный промежуток времени, проверка отсутствия течей и соответствие тепловых потерь проектным расчетам. Все результаты фиксируют в акте приёма и в эксплуатационной карточке трубопровода.

Сравнение с альтернативными трубопроводными решениями

Сопоставление ТВЭЛ-ПЭКС с основными альтернативами (стальные предизолированные, HDPE, композитные трубы) важно при выборе по техническим и экономическим критериям. Ниже — ключевые различия по практическим параметрам.

Практические выводы для проектирования и закупки:

• Выбирать ТВЭЛ‑ПЭКС целесообразно при реконструкции и прокладке распределительных сетей, где важна скорость монтажа, коррозионная устойчивость и минимизация теплопотерь.
• Предизолированная сталь оправдана для магистралей с высокими температурами или повышенными механическими нагрузками.
• HDPE подходит для некритичных по температуре трасс и при необходимости большого радиуса изгиба, но требует оценки по температурному режиму.

Окончательное решение должно основываться на конкретных технических требованиях проекта: рабочем давлении/температуре, условиях прокладки, ожидаемых нагрузках и общей экономике владения (CAPEX/OPEX).

Экономика владения: CAPEX и OPEX

CAPEX трубопровода ТВЭЛ-ПЭКС включает покупную стоимость труб и комплектующих, подготовку трассы (траншеи, опоры, короб), монтажные работы (стыковка, опрессовка, герметизация), утепление, защитные оболочки и транспортно-логистические расходы. В структуре затрат значимы: стоимость фитингов и арматуры, работы по прокладке в трудных условиях (под дорожным покрытием, в насыщенной инженерной среде) и мероприятия по обеспечению качества (гидравлические испытания, контроль сварных/механических соединений).

OPEX формируется из затрат на эксплуатацию и обслуживание: компенсация теплопотерь (энергия на подпитку и перекачку), плановый осмотр и сервис, ремонтных работ, устранения аварий и деградации изоляции. Для оценки жизненного цикла применяют метод LCC (lifecycle cost): сопоставляют первоначальные инвестиции и дисконтированные ежегодные затраты за принятый срок службы (обычно 25—40 лет).

• Практические показатели для сравнения: суммарный расход топлива/электроэнергии на перекачку, среднегодовые потери тепла на 1 м трассы, частота внеплановых ремонтов и средняя длительность простоев.
• Рекомендации по расчету: включать стоимость утепления и её влияние на OPEX; учитывать разницу в трудозатратах при монтажe труб в бухтах и прямых отрезках; моделировать несколько сценариев цен на энергоносители.
• Критерии выбора при ограниченном бюджете: при высокой цене энергии предпочтительнее более дорогая система с лучшей изоляцией и меньшими теплопотерями; при дефиците монтажного бюджета — решения с предфабрикацией и быстрой стыковкой.

Итоговая экономическая оценка должна содержать расчет NPV/IRR при реальных тарифах на тепло и прогнозе стоимости обслуживания, а также чувствительный анализ по ключевым параметрам (цена энергии, частота ремонтов, срок службы изоляции).

Логистика, хранение и поставки Трубопроводов ТВЭЛ-ПЭКС

Организация поставок и хранения влияет на сроки монтажа и сохранность продукции. Трубы поставляются в бухтах или прямых отрезках, упакованы в термоусадочную плёнку или на поддонах с маркировкой. При планировании учитывают следующие факторы:

• Формат поставки: бухты удобны для небольших диаметров и длинных непрерывных раскладок; прямые отрезки предпочтительны для крупных диаметров и заводских защитных оболочек.
• Условия хранения: защищённое от УФ-излучения место, ровная опора без деформации, температура и влажность в соответствии с рекомендациями производителя.
• Транспортировка и выгрузка: учитывать радиус гиба труб, минимизировать механические повреждения при погрузочно-разгрузочных работах, использовать съёмные ролики и траверсы для длинномерных секций.
• Контроль и приемка: сверка комплектности, визуальный осмотр изоляции и маркировки, пробы давления при поступлении по запросу заказчика.

Рекомендация производителя: хранить изделия в закрытых помещениях или под навесом, предотвращая воздействие прямого солнца и острых предметов; при хранении в бухтах соблюдать минимальный радиус изгиба.

Экологичность, утилизация и энергоэффективность

Трубопровод ТВЭЛ-ПЭКС основан на полимерных материалах с продолжительным сроком службы. Экологические аспекты рассматривают на стадиях производства, эксплуатации и утилизации.

• Энергоэффективность в эксплуатации достигается за счёт низкой теплопроводности пластика и качественной изоляции: уменьшение теплопотерь снижает потребление теплоносителя и связанное с ним топливо/электричество.
• Утилизация зависит от конструкции: цельнополимерные элементы проще переработать механически; многослойные конструкции с металлизированными слоями требуют разделения материалов или специальных процессов.
• При закупке запросите документы: протоколы испытаний, экологические декларации (EPD) и сведения о проценте вторичного сырья. Эти данные позволяют сравнить предложения по эмиссиям CO2 в расчёте на метр трубы за жизненный цикл.

Практические рекомендации: предусмотреть на проекте возможности обратного приёма старых труб при демонтаже (организация сортировки, передача на переработку или аккумулирующий склад), включить в договоры с поставщиком условия по утилизации и сертификаты соответствия экологическим требованиям.

Практические кейсы и примеры реализации на теплотрассах

1. Кейс 1 — Магистральная прокладка в городской застройке, протяжённость 1,5 км. Решение: ТВЭЛ-ПЭКС в предизоляции с заводскими фитингами, частичная прокладка в защитной оболочке методом траншейной прокладки. Результат: сокращение времени монтажа за счёт предфабрикации, снижение числа стыков и уменьшение риска протечек по сравнению со сварными стальными участками; ожидаемое снижение теплопотерь по трассе на значимый процент при правильно подобранной толщине изоляции.
2. Кейс 2 — Реконструкция ветки в коммунальном секторе методом санации. Решение: использование секций ТВЭЛ-ПЭКС, уложенных через ремонтные колодцы с минимальным вскрытием. Результат: снижение объёма земляных работ, сокращение сроков ввода в эксплуатацию, уменьшение общественных неудобств и экономия на восстановлении дорожного покрытия.
3. Кейс 3 — Подключение промышленного потребителя с высокими требованиями к надежности. Решение: комплектация с дополнительной защитой оболочкой и резервированием участков, применение аварийной арматуры и системы мониторинга. Результат: повышение отказоустойчивости сети, уменьшение времени восстановления после аварий за счёт модульных секций и быстросъёмных соединений.

В каждом примере важны предварительные инженерные расчёты: гидравлика, теплотехнический анализ, оценка рисков при прокладке и план обслуживания. Типовой эффект реализованных проектов — сокращение времени монтажа и эксплуатационных расходов при условии корректного подбора материалов и контроля качества при приёмке.

Руководство по выбору и покупке Трубопровод ТВЭЛ-ПЭКС

Ключевые параметры при выборе трубопровода ТВЭЛ-ПЭКС: рабочая температура и давление, внутренний диаметр, тип и толщина теплоизоляции, материал наружной оболочки, метод стыковки, срок службы и сертификация. Приведённый ниже чек-лист сокращает риск ошибок при техзадании и закупке.

• Этапы закупки: 1) составление технического задания с рабочими параметрами; 2) запрос коммерческих предложений и приложений (паспорт, протоколы испытаний); 3) сравнение по цене и сопоставимости параметров; 4) проверка репутации поставщика и сроков поставки; 5) испытания при приёмке (внешний осмотр, гидравлическая проба при условиях, оговорённых в ТЗ).
• Условия поставки: уточнить упаковку (опломбирование бухт/катушек), требования к хранению на стройплощадке, правила разгрузки, ответственность за транспортные повреждения.
• Гарантии и сервис: требовать гарантийный срок по коррозии и целостности изоляции, наличие сервисных центров и обеспечения запасными фитингами.

Контроль приёмки должен включать сверку маркировки, сопоставление со спецификацией, визуальный осмотр изоляции и выборочную гидростатическую проверку.

Часто задаваемые вопросы о ТВЭЛ-ПЭКС для теплотрасс

• Какие максимальные рабочие параметры у ТВЭЛ-ПЭКС?Значения зависят от конкретной модификации: типичные границы для ПЭ-основанных труб — до 95 °C и рабочее давление до 1,6 МПа при соблюдении рекомендаций производителя и наличия соответствующих испытаний.
• Какой срок службы у таких труб?Производители указывают расчётный срок 25—50 лет при соблюдении проектных режимов; фактический срок зависит от условий эксплуатации, качества монтажа и правильности гидро/теплотехнических режимов.
• Можно ли использовать ТВЭЛ-ПЭКС в реконструкции старых теплотрасс?Да. Часто применяется для бесканальной или протяжённой замены. Важно обеспечить совместимость по диаметрам и переходникам, проверить тепловое расширение и условия крепления в существующих колодцах.
• Какие типичные дефекты и как их обнаруживают?Повреждения изоляции, локальные разрывы, дефекты стыков. Выявляются визуально при приёмке, с помощью гидростатических испытаний и тепловизионной съёмки после ввода в эксплуатацию.
• Как минимизировать теплопотери?Правильный выбор толщины и типа изоляции по теплотехническому расчёту, плотная герметизация стыков и контроль целостности наружной оболочки при монтаже.
• Нужны ли специальные фитинги?Да. Следует использовать сертифицированные фитинги и адаптеры, рекомендованные производителем трубы, чтобы избежать несоответствий по герметичности и прочности.
• Как проверять поставку на объекте?Сверять маркировку и сопроводительные документы, осматривать на предмет механических повреждений, проводить выборочные гидравлические испытания и проверять целостность изоляции.
