Трубопровод Изопрофлекс гибкие теплоизолированные трубы — модели, фитинги и варианты намотки

Трубопровод Изопрофлекс применяют там, где требуется проложить инженерную линию с готовой теплоизоляцией, защитой от влаги и устойчивостью к механическим нагрузкам. Такой формат используют в системах теплоснабжения, горячего водоснабжения, а также в ряде технологических сетей, где важны стабильные теплопотери, долговечность и сокращение объема монтажных работ на площадке. Основная задача решения — упростить прокладку трассы и снизить число операций, которые обычно выполняются отдельно при сборке традиционного трубопровода.

Трубопровод Изопрофлекс: назначение, устройство и сферы применения

Трубопровод Изопрофлекс рассчитан на подземную и надземную прокладку в составе наружных инженерных сетей. Его используют для транспортировки теплоносителя в системах отопления и ГВС, а также на объектах, где требуется заранее изолированная линия с защитной оболочкой. Практический интерес к такому решению связан с тем, что большая часть защитных функций уже заложена в конструкции: не требуется отдельно монтировать теплоизоляцию, влагозащиту и наружный кожух на месте.

Типовые области применения включают:

• магистрали и распределительные тепловые сети;
• подводы к жилым, административным и производственным зданиям;
• локальные участки сетей на промышленных площадках;
• объекты с ограниченным доступом к трассе после ввода в эксплуатацию;
• участки, где важно сократить сроки монтажных работ.

Конструкция ориентирована на эксплуатацию в составе систем, где критичны теплопотери, герметичность и устойчивость к внешней среде. При этом для проекта важно заранее учитывать рабочие температуры, давление, радиусы изгиба и условия грунта, поскольку эти параметры определяют допустимость применения конкретной модификации.

Конструкция и принцип работы системы Трубопровод Изопрофлекс

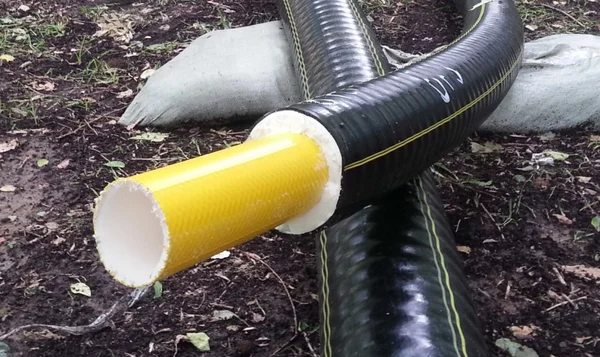

Система Трубопровод Изопрофлекс строится по многослойному принципу. Внутри находится транспортирующая труба, по которой движется теплоноситель. Далее идет теплоизоляционный слой, который снижает потери тепла по длине трассы. Наружный слой выполняет защитную функцию: он препятствует попаданию влаги, защищает от грунтового давления, случайных повреждений и воздействия окружающей среды.

Принцип работы основан на том, что теплоноситель перемещается по готовому каналу с заданными теплотехническими характеристиками. За счет минимизации теплопередачи наружу трубопровод сохраняет температуру на значительном протяжении трассы лучше, чем неутепленные решения. В результате уменьшается нагрузка на источники тепла и снижается риск переохлаждения среды на удаленных участках сети.

Для инженерного проекта важны не только сами слои, но и их согласованность. Если наружная оболочка повреждена или изоляция выбрана без учета режима эксплуатации, фактические потери тепла и срок службы системы будут хуже расчетных. Поэтому при подборе учитывают не только диаметр и толщину изоляции, но и характер прокладки, глубину заложения, влажность грунта и наличие температурных перепадов.

Материалы внутреннего и защитного слоёв

Внутренний слой выполняется из материалов, рассчитанных на транспортировку горячей воды или другого теплоносителя при заданных температуре и давлении. Защитный наружный слой подбирают так, чтобы он сохранял целостность при контакте с грунтом, влагой и монтажными нагрузками. Между ними располагается теплоизоляция, которая определяет теплотехнические свойства всей системы.

Состав материалов в разных исполнениях может отличаться, но логика конструкции остается одинаковой: обеспечить транспорт среды, сохранить тепло и защитить трассу от внешних факторов без дополнительной сборки на объекте.

Модели и типоразмеры: как выбрать подходящий Трубопровод Изопрофлекс

Трубопровод Изопрофлекс подбирают не только по диаметру, но и по рабочим параметрам сети, способу прокладки и числу транспортируемых сред. В проекте важны расчетный расход, температура теплоносителя, длина трассы, допустимые потери давления и условия грунта. Ошибка на этапе выбора обычно приводит либо к избыточной стоимости, либо к недостаточной пропускной способности системы.

Типоразмеры отличаются внутренним диаметром, толщиной стенки, количеством труб в составе изделия и конструкцией теплоизоляционного слоя. Для магистральных участков чаще выбирают решения с большим проходным сечением, для ответвлений — более компактные исполнения. При подборе также учитывают совместимость с фитингами, муфтами и проектной схемой подключения.

Для небольших и средних объектов обычно выбирают типоразмер, который обеспечивает запас по пропускной способности без заметного роста стоимости монтажа. Для протяженных сетей важнее баланс между гидравлическим сопротивлением и допустимой длиной участка без промежуточных соединений. Трубопровод Изопрофлекс целесообразно проверять по проектной спецификации, а не по усредненному обозначению в каталоге: внешне близкие изделия могут заметно различаться по назначению и допустимым режимам.

Однотрубные, двухтрубные и многотрубные решения

Однотрубные системы применяют там, где требуется отдельная подача по одной линии: например, на протяженных участках с простой схемой подключения или при поэтапной модернизации сети. Двухтрубные решения удобны для организованной подачи и обратки в одной конструктивной группе, поскольку сокращают число отдельных элементов на трассе и упрощают согласование укладки. Многотрубные исполнения используют реже, когда в одном коридоре нужно разместить несколько линий с минимальным количеством пересечений и проходов.

При выборе между вариантами учитывают не только схему теплоснабжения, но и количество пересечений с другими коммуникациями, доступность трассы для обслуживания и требования к монтажным работам. Чем сложнее объект, тем выше ценность решения, которое сокращает число отдельных проходов и соединений.

Исполнения для стандартных и северных условий

Стандартное исполнение используют в регионах с умеренными климатическими нагрузками, где температура грунта и сезонные деформации не выходят за пределы проектных допусков. Для северных условий выбирают модификации с усиленной теплоизоляцией, повышенной стойкостью защитной оболочки и расчетом на низкие температуры при транспортировке, хранении и монтаже. Для таких объектов важно учитывать не только наружный климат, но и фактическую глубину заложения, промерзание грунта и возможные перепады температуры при запуске системы.

Практически это означает, что одинаковое по назначению изделие в разных исполнениях может отличаться сроком службы, допустимым радиусом изгиба при укладке и требованиями к подготовке траншеи. Для северных проектов Трубопровод Изопрофлекс обычно закладывают с учетом дополнительного запаса по теплоизоляции и более строгого контроля на этапе монтажа. Это снижает риск повреждения оболочки и потерь тепла на длинных участках.

Фитинги и комплектующие для монтажа трубопровода Изопрофлекс

Монтаж трубопровода Изопрофлекс выполняется не только по самой трассе, но и через набор совместимых фитингов и доборных элементов. От их состава зависит герметичность соединений, удобство сборки, ремонтопригодность и устойчивость системы к температурным и механическим нагрузкам. Для проекта важно заранее увязать диаметр, тип среды, схему прокладки и условия эксплуатации, поскольку несовпадение комплектующих по конструкции или размеру приводит к потерям времени на объекте и к переделкам.

В состав монтажного комплекта обычно входят соединительные элементы, концевые детали, переходники, уплотнительные узлы, опорные и защитные компоненты. Для подземной прокладки дополнительно учитывают элементы, которые обеспечивают сохранность стыков и стабильность положения трубопровода в грунте. Для надземных участков важны детали, снижающие нагрузку на соединения и компенсирующие температурные перемещения.

Практическое значение имеет не только сам фитинг, но и его совместимость с конкретной модификацией трубопровода Изопрофлекс. При подборе проверяют диаметр, рабочее давление, температурный режим, назначение линии и способ соединения. На объекте обычно требуется не один вид комплектующих, а согласованный набор, в котором каждый элемент закрывает свою задачу:

• соединение прямых участков без потери герметичности;
• переход на другой диаметр или иную конфигурацию линии;
• оконцевание трассы и вывод на оборудование;
• защита стыков от влаги, грунта и механического воздействия;
• обеспечение доступа к узлам при обслуживании;
• компенсация смещений и строительных допусков.

Отдельного внимания требует вопрос поставки. Если комплект фитингов собирается по частям, возрастают риски несоответствия резьбовых, сварных или обжимных узлов, а также задержек из-за отсутствия одного из элементов. Поэтому для объекта предпочтительнее поставка, в которой основная труба и комплектующие заранее согласованы по технической документации.

Соединительные элементы и герметизация стыков

Соединительные элементы для трубопровода Изопрофлекс подбирают по типу стыка и условиям эксплуатации. В зависимости от проекта применяются муфты, переходные детали, концевые заглушки, элементы врезки и узлы присоединения к оборудованию. Их задача состоит в том, чтобы обеспечить прочное соединение без деформации труб и без потери герметичности на расчетном ресурсе линии.

Герметизация стыков выполняется теми средствами, которые предусмотрены конкретным способом монтажа. Важны не только уплотнительные материалы, но и качество подготовки торца, соблюдение момента затяжки, чистота соединяемых поверхностей и защита места соединения после сборки. При нарушении одного из этих условий даже корректно подобранный фитинг не дает стабильного результата.

• уплотнительные кольца и вставки для заводских соединений;
• муфты и переходники для соединения участков разного диаметра;
• концевые детали для завершения трассы;
• обжимные и крепежные элементы для фиксации узла;
• защитные материалы для изоляции открытых стыков;
• комплект для контроля и повторной проверки герметичности.

На практике наибольшее число проблем связано не с самими фитингами, а с попыткой заменить штатные элементы неподходящими аналогами. Для трубопровода Изопрофлекс это особенно критично в узлах, где соединение одновременно воспринимает давление, температурные колебания и внешнюю нагрузку от грунта или строительных конструкций.

Проходы через строительные конструкции

Проходы через стены, перекрытия и фундаменты требуют отдельной схемы монтажа. В этих зонах трубопровод Изопрофлекс нуждается в защитных гильзах, центрующих элементах и герметизации, которая исключает попадание воды и исключает передачу нагрузки на трубопровод от строительной конструкции. Сама труба не должна работать как несущий элемент в месте прохода.

При устройстве прохода учитывают диаметр отверстия, запас на монтаж, наличие компенсации возможных смещений и способ последующей заделки. Для подземных вводов дополнительно проверяют защиту от грунтовой влаги и стабильность положения трубы при сезонных подвижках основания. Ошибка в проходе обычно проявляется не сразу, а после усадки здания или изменения температуры, поэтому этот узел требует отдельной проверки до сдачи объекта.

Для практического применения важно заранее согласовать узел прохода с проектом, а не подгонять его по месту. Это сокращает риск повреждения оболочки, упрощает монтаж и снижает вероятность скрытых дефектов, которые трудно устранить после завершения строительных работ.

Варианты намотки и поставки Трубопровод Изопрофлекс на объект

Трубопровод Изопрофлекс обычно поставляется в бухтах или на барабанах, в зависимости от диаметра, длины плетей и условий логистики. Для объектов с ограниченным подъездом и большим числом поворотов трассы бухтовая поставка удобнее: она уменьшает количество стыков и сокращает время на раскладку. Для протяжённых участков и крупных диаметров чаще используют укрупнённые отрезки или барабанную намотку, чтобы сохранить геометрию трубы и снизить риск повреждений при перевозке.

При планировании поставки учитывают не только длину, но и радиус изгиба, способ разгрузки, наличие складской площадки и сезон работ. Если на объекте нет механизированной разгрузки, более практична поставка в форматах, которые можно перемещать без перегрузки на месте. Для магистральных линий важна согласованность длины секций с проектной трассой: это снижает число соединений и упрощает монтаж.

На практике поставка Трубопровод Изопрофлекс должна быть привязана к очередности монтажа. Нецелесообразно доставлять весь объём заранее, если объект не готов к приёмке: возрастает риск повреждения защитной оболочки, нарушения правил хранения и потери комплектности. Оптимально разбивать поставку по этапам, особенно при сезонном строительстве и работе на нескольких участках одновременно.

Намотка в бухтах и особенности хранения

Бухтовая намотка требует соблюдения минимального радиуса изгиба, указанного в проектной и заводской документации. Перегибы, складки и локальное сдавливание оболочки недопустимы: они осложняют раскатку и могут повредить защитный слой.

• хранить бухты на ровном основании, без острых кромок и точечных нагрузок;
• не допускать длительного воздействия прямого солнечного света, если складирование открытое;
• защищать торцы от попадания влаги, грунта и строительного мусора;
• перемещать бухты только в соответствии с допустимой схемой строповки;
• не располагать рядом источники тепла и вещества, способные повредить полимерные слои.

При временном хранении на площадке важна сохранность маркировки и паспортов на каждую секцию. Если труба находится в бухте до монтажа, ее не следует разворачивать частично без необходимости: это усложняет повторную укладку и повышает риск механических дефектов.

Преимущества применения в сравнении с традиционными трубопроводами

Трубопровод Изопрофлекс применяют там, где важны скорость монтажа, снижение числа стыков и устойчивость к внешним воздействиям в составе предварительно изолированной системы. По сравнению с традиционными трубопроводами с отдельной теплоизоляцией и защитным кожухом он дает более предсказуемый результат на объекте: часть работ перенесена на заводской этап, а это уменьшает зависимость качества от условий монтажа.

При этом у решения есть и ограничения. Оно требует заранее подготовленной логистики, правильной укладки и комплектных фитингов. Если объект сложный по трассировке, а поставка разбита на короткие участки, преимущество по скорости сокращается. Наибольший эффект достигается там, где трасса протяженная, число поворотов умеренное, а монтаж ведется по заранее согласованному графику.

Для заказчика практическая разница выражается в снижении объема «полевых» работ и в более стабильном качестве готовой линии. Именно поэтому Трубопровод Изопрофлекс часто выбирают для объектов, где важно совместить сроки строительства с требованиями к тепловым потерям и надежности эксплуатации.

Монтаж и прокладка: основные правила и типовые ошибки

Монтаж трубопровода Изопрофлекс требует точного соблюдения радиусов изгиба, глубины заложения и схемы соединений. Ошибки чаще всего возникают не на этапе сварки или стыковки, а при подготовке основания, протяжке трассы и обратной засыпке. Для предизолированных систем критичны механические повреждения оболочки, нарушение герметичности стыков и локальные перегибы, которые потом проявляются уже в эксплуатации.

Практически значимые правила сводятся к следующему:

• трассу подготавливают без острых камней, строительного мусора и выступающих элементов;
• при укладке соблюдают допустимый радиус изгиба, указанный для конкретной марки и диаметра;
• соединительные узлы размещают так, чтобы обеспечить доступ для контроля и исключить постоянные нагрузки;
• оболочку не допускают к точечному продавливанию грунтом и элементами крепления;
• обратную засыпку выполняют послойно, с уплотнением и без ударного воздействия на трубу.

Типовая ошибка на объекте — попытка сократить объем земляных работ за счет уменьшения подушки или глубины траншеи. Для Трубопровод Изопрофлекс это приводит к повышенной нагрузке на наружный слой и ускоренному износу в местах локального давления. Еще одна распространенная проблема — монтаж с натяжением по оси, когда трубу укладывают без учета температурного удлинения и естественной геометрии бухты.

Критично также правильно стыковать участки разной длины и заранее проверять соответствие комплектующих проекту. Несовместимые фитинги, неправильная ориентация соединений и отсутствие защиты в зоне переходов увеличивают риск утечек и усложняют последующее обслуживание.

Подготовка трассы и укладка

Подготовка начинается с разбивки трассы и проверки отметок по проекту. Основание траншеи выравнивают, удаляют твердые включения и формируют ровную подсыпку. Для длинномерных участков важно заранее определить места ввода в здания, поворотов и компенсирующих участков, чтобы не корректировать трассу на месте.

При укладке соблюдают несколько обязательных действий:

• подают трубопровод без рывков и скручивания;
• не допускают перекрута при разматывании из бухты;
• фиксируют участки так, чтобы они не смещались при обратной засыпке;
• проверяют, чтобы соединения не попадали в зоны повышенной деформации;
• защищают трубу от контакта с острыми кромками при проходе через конструкции.

Если на участке предусмотрены повороты, их выполняют только в пределах допустимых параметров изделия. Форсированный изгиб на холоде или с приложением усилия вручную недопустим, поскольку повреждение может быть скрытым и проявиться позже.

Контроль качества после монтажа

После завершения монтажа проверяют целостность наружной оболочки, состояние стыков, соответствие трассы проекту и отсутствие механических повреждений. Для участков с соединениями важна оценка герметичности и правильности установки комплектующих. Отдельно контролируют места ввода в здания, переходы через стены и участки, где труба испытывает повышенную нагрузку от грунта или конструкции.

Минимальный перечень контроля включает:

• визуальный осмотр всей доступной трассы;
• проверку маркировки и идентификации участков;
• контроль глубины заложения и качества обратной засыпки;
• проверку стыков и переходных узлов;
• испытания, предусмотренные проектной документацией и регламентом монтажа.

Скрытые дефекты чаще всего возникают не в середине трубопровода, а в местах соединений, поворотов и проходов через строительные конструкции. Именно эти зоны требуют отдельной проверки до окончательной засыпки.

Если контроль выполняют формально, без фиксации результатов, возрастает риск повторного вскрытия трассы уже после ввода системы в эксплуатацию. Для Трубопровод Изопрофлекс это особенно нежелательно, поскольку восстановление защитных слоев и герметичности требует больше времени и затрат, чем первичная проверка на объекте.

Где особенно выгодно использовать Трубопровод Изопрофлекс

Трубопровод Изопрофлекс целесообразно применять там, где важны теплоизоляция, гибкость трассы и снижение количества соединений на длинных участках. Наиболее практичные сценарии — распределительные сети отопления и горячего водоснабжения, подводы к зданиям, квартальные и дворовые участки, а также объекты с пересечением дорог, инженерных коммуникаций и зеленых зон. За счет заводской теплоизоляции и защитной оболочки система подходит для подземной прокладки без устройства традиционного канала, что упрощает проектирование и сокращает объем строительно-монтажных работ.

Отдельно стоит учитывать объекты, где затруднен доступ для обслуживания. В таких случаях снижение количества стыков и предсказуемое поведение трассы при сезонных перепадах температур дает заметное практическое преимущество. Трубопровод Изопрофлекс также востребован на объектах с ограниченными сроками ввода, поскольку поставляется готовыми к монтажу участками и не требует сборки многослойной теплоизоляции на месте.

Наиболее оправдано применение там, где важны минимизация теплопотерь, сокращение монтажных операций и возможность прокладки по сложной трассе без массивных защитных сооружений.

Ограничения тоже есть. Для участков с высокой механической нагрузкой, нестандартными температурными режимами или жесткими требованиями к ремонту необходимо заранее проверять совместимость конкретного исполнения с проектом. Важны рабочая температура, давление, глубина заложения, тип грунта и способ перехода через препятствия.

Критерии выбора поставщика и комплектации для проекта

При закупке Трубопровод Изопрофлекс решающими становятся не только цена и сроки поставки, но и полнота комплектации под проект. Ошибки на этом этапе обычно приводят к задержкам монтажа и к дополнительным затратам на добор элементов.

• Наличие паспорта, сертификатов и подтверждения соответствия заявленным параметрам.
• Подбор типоразмера по диаметру, рабочему давлению, температуре и назначению линии.
• Комплектность: трубы, фитинги, переходы, элементы герметизации, детали для проходов через конструкции.
• Указание допустимых условий транспортировки, хранения и монтажа.
• Возможность поставки нужной длины, намотки и исполнения под конкретную трассу.
• Техническая поддержка при согласовании спецификации и узлов соединения.

Для проекта важно, чтобы поставщик отгружал не только сам трубопровод, но и все сопряженные элементы одной системой, без необходимости подбирать совместимые детали на объекте. Практика показывает, что именно неполная комплектация чаще всего осложняет монтаж. При сравнении предложений стоит проверять, входят ли в поставку муфты, ремонтные элементы, заглушки, переходники и монтажные аксессуары, а также предусмотрены ли позиции для резервного запаса.

Если объект крупный или трасса имеет много нестандартных участков, предпочтительнее поставщик, который заранее согласует спецификацию по чертежам и дает перечень совместимых комплектующих. Это снижает риск несоответствия размеров и ускоряет приемку работ.
