Определение и преимущества ППУ-изоляции для теплотрасс

ППУ-изоляция — это слой пенополеуретана, который наносится на наружную поверхность трубы или вставляется в конструкцию. Он образует ровный, закрытый пеностол, который минимизирует теплопотери и защищает от влаги. Основной принцип — создать преграду на пути теплопотери и поддержать температуру теплоносителя в диапазоне, который нужен объекту.

Преимущества ППУ-изоляции для теплотрасс очевидны:

• Низкая теплопроводность
• Легкость и минимальная толщина по сравнению с альтернативами
• Высокая герметичность и защита от влаги
• Устойчивая к агрессивной среде и температурам
• Удобство монтажа и ремонтопригодность

При выборе плотности и состава ППУ учитывают режим эксплуатации, требуемый срок службы и условия окружающей среды. В такой настройке изоляция сохраняет тепло и минимизирует риски конденсации и коррозии, что особенно важно для магистральных участков и подземных трасс.

Стандарты и нормативная база для теплотрасс в ППУ изоляции

Эта тема регулируется рядом документов. Они устанавливают требования к материалам, проектированию, монтажу и испытаниям. Я ориентируюсь на эти нормы, чтобы работа шла без сюрпризов.

Ключевые группы документов разделяются так:

• Государственные стандарты на трубы и утеплители. Они задают требования к качеству материалов и их совместимости.
• Нормы проектирования тепловых сетей. Здесь прописаны схемы размещения, расчеты теплопотерь и режимы эксплуатации.
• Требования к пожарной безопасности. Включают защиту от распространения горения, выбор негорючих материалов и ограничение распространения пламени.
• Контроль качества и инспекция. Пути сертификации материалов, заводские испытания и проверки на объекте.
• Документация и процедура сдачи объекта. Паспорт изделия, акты приемки и эксплуатационная документация.

«Нормативная база — это карта дороги. Она помогает держать проект под контролем и повышает безопасность на каждом этапе.»

Важно помнить: требования могут варьироваться по региону и типу объекта. Поэтому перед началом работ всегда сверяю планы с текущими локальными регламентами и Техническими условиями заказчика.

Ключевые моменты для соответствия в полевых условиях:

• Проверять сертификаты материалов и соответствие их заявленным характеристикам.
• Соблюдать требования к монтажу, хранению и защите от влаги.
• Проводить обязательные испытания и документировать результаты.
• Вести техническую документацию и регламентировать периодические осмотры.

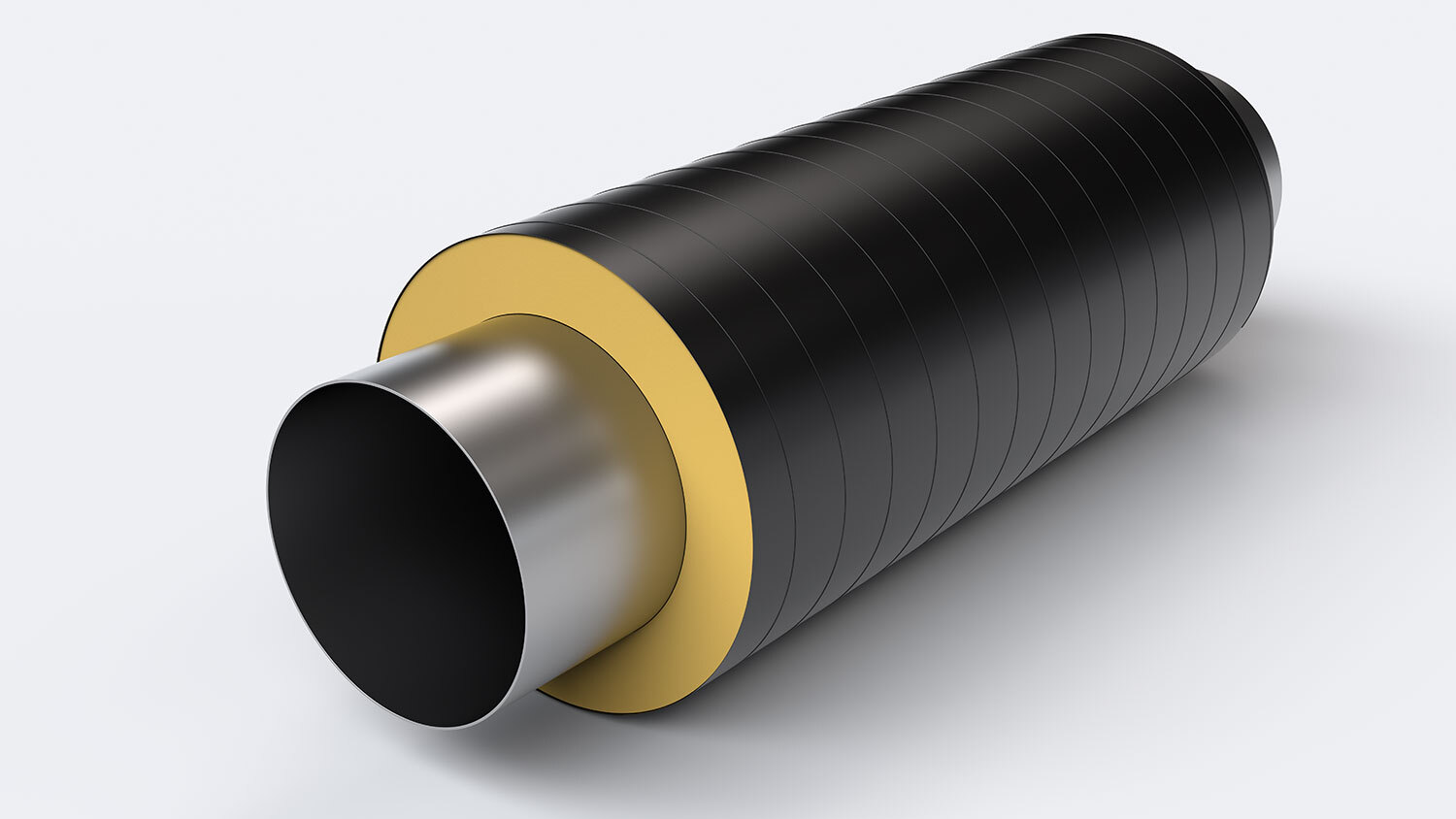

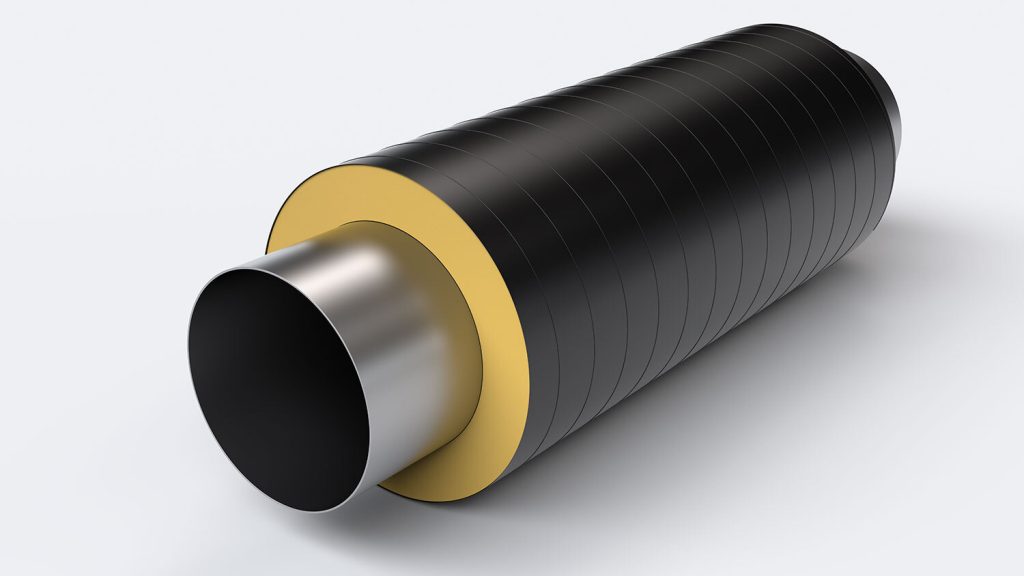

Конструкция теплотрасы в ППУ-изоляции: внутренняя труба, изоляция, оболочка

В типичной ППУ-изолированной теплотрассе три слоя работают вместе. Каждый слой выполняет свою задачу, и вместе они дают слабые места на карте теплопотерь.

Внутренняя труба — это стенка процесса. Она несет теплоноситель и должна быть прочной, устойчивой к коррозии и совместимой с изоляцией. Материалы чаще всего выбирают в зависимости от среды и условия эксплуатации: сталь с коррозионной защитой или прочные полимеры. Важно, чтобы поверхность была гладкой и без дефектов, чтобы изоляция ложилась ровно.

Изоляция ППУ — сердце конструкции. Пенополууретан создаёт закрытые ячейки, которые почти не пропускают влагу и отлично держат тепло. В типовой смеси плотность около 40—60 кг/м3. Теплопроводность варьирует примерно от 0.025 до 0.035 Вт/(м·К). Уровень влагостойкости высокий, материал плохо впитывает воду. Это значит меньше потерь и дольше срок службы трубы.

Оболочка — внешний защитный кожух. Она предохраняет изоляцию от механических повреждений, влаги и ультрафиолета. Варианты оболочек: полиэтилен высокой плотности (PEHD), алюминированная лента и комбинированные решения с защитной окраской. Выбор зависит от условий эксплуатации и агрессивности среды.

Ниже кратко о составе слоёв в типовой сборке:

Рекомендуется учитывать требования к стыковке секций на этапе монтажа и обеспечить герметизацию соединений в местах перехода слоёв. Эти моменты важны для долгосрочной эксплуатации и контроля потерь.

Варианты размещения: бесканальная и надземная прокладки

Я часто сталкиваюсь с двумя основными схемами размещения теплотрасс в ППУ-изоляции. Они называются бесканальная прокладка и надземная прокладка. Каждая схема имеет свои цели и ограничения, и выбор зависит от условий участка, геологии и будущего обслуживания.

• Бесканальная прокладка — прямая прокладка без раскопки поверхности. Мы применяем специальные методы, чтобы пройти под препятствиями и снова зафиксировать трубу в грунте. Преимущества: экономия времени, меньшее воздействие на ландшафт, сокращение рисков для дорожного движения и пешеходной зоны. Недостатки: требует высокой точности стыков, зависит от геологии и состояния грунта, усложняется ремонт.
• Надземная прокладка — прокладка над поверхностью. Подходит для участков с неудобной геологией, для резервуаров, ангаров и участков без возможности глубокой закачки под землю. Преимущества: легкий доступ к участкам, упрощенная диагностика состояния и ремонта. Недостатки: подвержена воздействиям погодных условий, требует защиты от механических повреждений и ультрафиолета.

Главное — обеспечить герметичность стыков и защиту утеплителя от влаги и солнечных воздействий. — инженер проекта

Итак, выбор зависит от конкретной задачи: где проходит трасса, какие нагрузки и какие сроки обслуживания планируются. В конце концов, именно правильная компенсация условий эксплуатации и условий монтажа определяет долговечность всей системы.

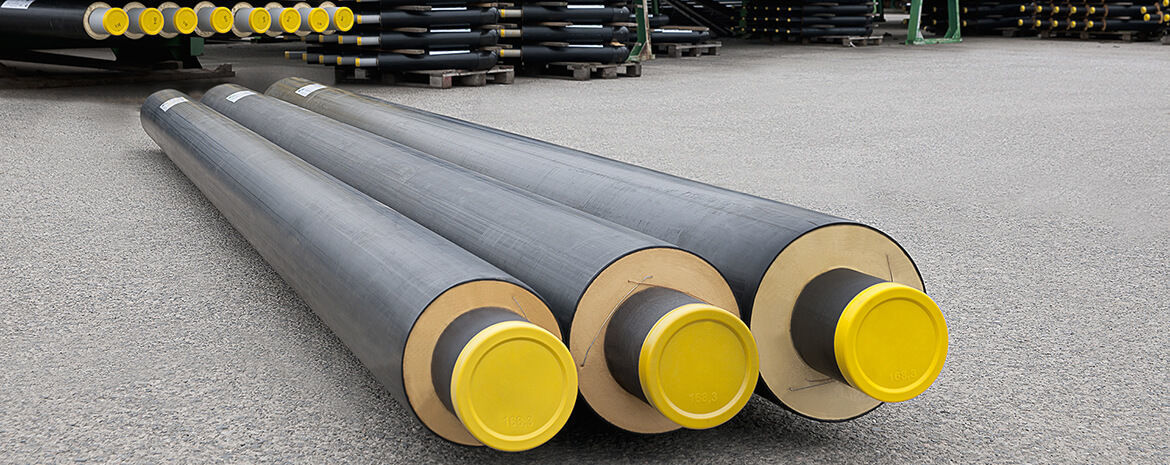

Материалы ППУ: типы, плотности, свойства и выбор под режим эксплуатации

Я работаю с разными марками ППУ и понимаю, как важен правильный подбор типов, плотности и режимов эксплуатации. Теплоизоляционный материал должен сохранять свои свойства на протяжении всего срока службы трубы.

• Типы ППУ. Жесткий ППУ — основной вариант для труб. Обладает низким теплопроводностью и хорошей механической прочностью. PPR — пенополеуретан, чаще обладает лучшими огнестойкими свойствами и меньшей гигроскопичностью по сравнению с обычным ППУ. Комбинированные решения применяются там, где нужны одновременно хорошие теплоизоляционные и огнеупорные характеристики.

• Плотности. Низкие: около 25—35 кг/м3; средние: 40—50 кг/м3; высокие: 60—80 кг/м3. Выбор зависит от условия грунта, механических нагрузок и влагостойкости.

Свойства ППУ. Теплопроводность обычно в диапазоне 0,022—0,030 Вт/(м·К). Закрытая пористость обеспечивает низкое поглощение влаги. Прочность снижается только при сильных нагрузках; для труб выбираем варианты с достаточной компрессионной стойкостью. По огнестойкости PIR чаще выступает предпочтением, чем обычный ППУ, в зависимости от требований проекта.

Подбор плотности по режиму эксплуатации — основа долговечности утепления. — инженер проекта

Для практики важно учесть температуру эксплуатации, влажность и агрессивность среды. Вопрос с плотностью решается совместно с инженером по теплообмену и подрядчиком на стадии проектирования.

Характеристики ППУ: теплопроводность, влагостойкость, прочность

Я расскажу простыми словами, чем хороша ППУ-изоляция для теплотрасс. Это не просто слой пены у трубы. Это целый набор свойств, которые помогают сохранять тепло и работать долго. Начну с главного параметра — теплопроводности.

• Теплопроводность ППУ мала. Обычно она держится в диапазоне около 0.025—0.030 Вт/(м·К). Это значит, что тепло от трубы к земле через изоляцию передаётся медленно. Пусть это будет наш главный сдерживающий фактор тепловых потерь.
• Влагостойкость и влагопоглощение. У ППУ поры закрыты, поэтому материал практически не впитывает влагу. Это важно: в условиях грунта или во влажной среде тепло сохраняется, не теряя свои свойства.
• Прочность на сжатие. Плотность ППУ напрямую влияет на прочность. При плотности примерно 30—40 кг/м³ пластина выдерживает сжатие на уровне десятков килопаскалей. Это значит, что изоляция не проминается под давлением грунта и не ломается при механических нагрузках на объекте.
• Температурный диапазон и долговечность. ППУ сохраняет свои параметры в широком диапазоне температур и устойчив к циклам замерзания — та же история с морозостойкостью и долговечностью в зонах с перепадами влажности и температуры.

«ППУ хорошо держит тепло, потому что молекулы создают плотную, закрытую сеть. Влага не просачивается, а труба остаётся в сухости и тепле.»

Расчёт теплотехнических параметров: толщина ППУ и тепловые потери

Расчёт я веду по простым формулам, чтобы можно было быстро оценить толщину и потерю тепла. Основные принципы такие:

1. Определяю разницу температур между теплоносителем и окружающей средой: ΔT.
2. Выбираю допустимый уровень теплопотерь на погонный метр: Q’. Это реальная величина в проекте, которая зависит от требований к энергосбережению.
3. Берём теплопроводность ППУ: λ ≈ 0.025 Вт/(м·К) для стандартной плотности. Это ключевой параметр для расчётов.
4. Расчёт толщины. Формула проста: δ = λ · ΔT / Q’. Если нужно ограничить потери до конкретной величины на метр, умножаем по длине. При наличии нескольких слоёв учитываются и дополнительные тепловые сопротивления. Общий подход: R_total = δ/λ + R_другие, и δ рассчитывается по той же логике.
5. Расчёт тепловых потерь по длине: Q_total = Q’ · L. Где L — длина участка трубопровода.

Пример 1. Пусть ΔT = 40 K, желаемые потери на метр Q’ = 5 W/m, λ = 0.025 Вт/(м·К). Тогда толщина будет δ = 0.025 · 40 / 5 = 0.20 м, то есть около 200 мм. Это иллюстрирует, как скорость потери зависит от выбранной цели и условий эксплуатации.

Пример 2. Пусть ΔT = 60 K, Q’ = 20 W/m. Тогда δ = 0.025 · 60 / 20 = 0.075 м, то есть примерно 75 мм. Здесь потеря всё ещё контролируется, но толщина заметно меньше предыдущего примера.

На практике учитываются дополнительные слои оболочки, кондуктивные и конвективные сопротивления, а также внешние условия. Но базовый принцип остаётся тем же: чем выше ΔT и ниже допустимые потери, тем толще должна быть ППУ-изоляция.

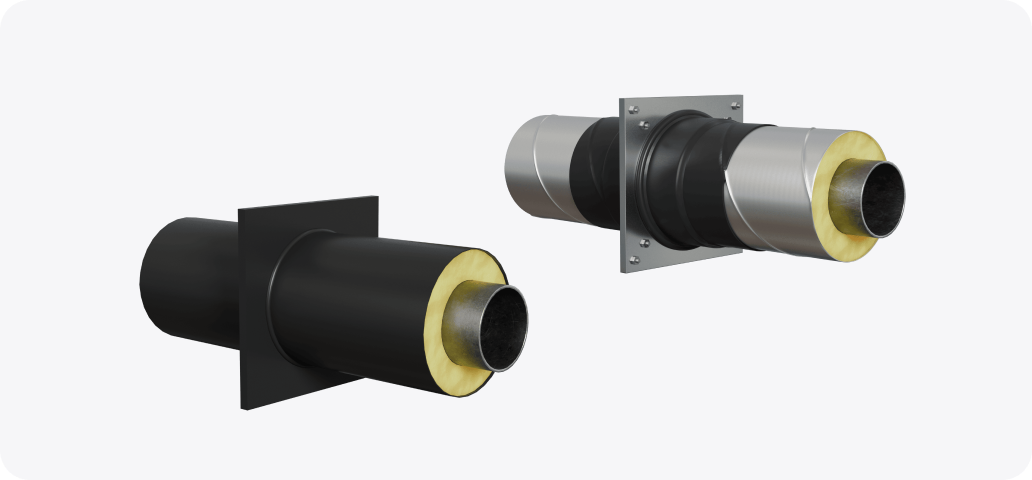

Особенности стыковки секций ППУ, герметизация, требования к испытаниям и инспекции на объекте.

Я начинаю с того момента, когда секции ППУ уже на месте. Стыковка — не просто соприкосновение двух кусков трубы. Здесь важно правильное совмещение торцов, чистота поверхностей и отсутствие влаги. Любой зазор превращается в мостик теплопотерь и может привести к конденсации под оболочкой. Я смотрю на геометрию кромок, проверяю соответствие diameters, вижу ли я риски перекоса. Так мы сохраняем прочность и тепловую гладкость трассы.

Подготовка секций к стыковке — важная стадия. Я очищаю торцы от пыли, влаги и остатков смазки. Поверхности должны быть сухими и чистыми. Затем делаю контроль геометрии. Любая несоответствие, даже маленькое, требует перерасчета или замены участка. Только после этого можно переходить к соединению.

Стыковка секций ППУ и последующая герметизация выполняются в зависимости от выбранной технологии. Часто применяется герметик или полиуретановая пена для заполнения внутренней полости стыка. В наружной оболочке стык закрывают прочной защитой от влаги и механических воздействий. Важный момент — добиться герметичности по всей длине стыка, чтобы не было ни одного микрозазора, через который могла бы уйти тепло или попасть влага. Я фиксирую секции так, чтобы они не смещались и не деформировались при транспортировке и монтаже.

Контроль стыковки и герметизации на объекте осуществляю системно. Вот как это обычно делаю я:

На объекте инспекция по стыкам не ограничивается только внешним видом. Я фиксирую дефекты, которые можно увидеть невооруженным глазом, но часто встречаются и скрытые проблемы. Поэтому применяю дополнительную проверку толщины изоляционного слоя в зоне стыка и провожу контроль влажности. Все результаты заносим в акт приемки работ и протоколы испытаний.

«Качество стыков определяется не только геометрией, но и герметичностью соединений».

После герметизации обязательно выполняю контрольную проверку на влагу под оболочкой и герметичность стыков. Это позволяет вовремя выявлять микротрещины или неплотности и устранять их до начала эксплуатации.

Контрольные испытания: давление, герметичность, дефекты

Контрольные испытания нужны, чтобы подтвердить безопасность и долговечность теплотрассы. Я провожу их в соответствии с проектной документацией и действующими нормами. В упаковке — конкретные инструкции, которые редко противоречат друг другу, но могут дополняться локальными требованиями заказчика. Ниже — основные направления, которые встречаюсь чаще всего.

• Гидравлические испытания. Прошиваем участок водой под давлением и смотрим на устойчивость стыков. Важно, чтобы на стыках не было снижения давления и течей. Проверяем, как ведет себя теплоизоляция при влажном режиме и никакого изменения теплопотерь не должно быть.
• Пневмоиспытания. В некоторых случаях применяют сжатый воздух для контроля герметичности. Этот метод позволяет быстро выявлять утечки и проверить упругость стыков и оболочки.
• Визуальная инспекция и дефектоскопия. Осматриваю стыки на предмет трещин, отслоения пенополиуретана, пористости или неровностей. Любой дефект рассматриваю как потенциальную точку поражения теплопередачи.
• Проверка спаянных и монтажных узлов. В местах соединений проверяю крепления, чтобы они не приводили к деформации оболочки и не нарушали тепловую защиту.

Документацию по испытаниям оформляю в протоколе испытаний. В нем фиксируются режимы давления, длительность испытаний, результаты, замечания и планы по устранению дефектов. Иногда применяю контрольный тест на герметичность с использованием финишной заглушки, чтобы проверить отсутствие проникновения влаги в зону стыков.

Монтаж и монтажные требования: технология, сроки, безопасность

Монтаж ППУ-изоляции — ответственный процесс. Я заблаговременно планирую маршрут трассы, подбираю технику и инструменты, складываю участки так, чтобы минимизировать необходимость пересадок и передвижений тяжелой техники по свежей изоляции. Важна дисциплина и аккуратность на каждом этапе.

• Технология монтажа. Я соблюдаю последовательность действий: подготовка поверхности, установка секций, стыковка, герметизация, защита оболочки. Все работы выполняются по регламенту производителя ППУ и по проектной документации. Важна точная установка по оси и углу наклона, чтобы избежать перекосов и деформаций.
• Сроки. Они зависят от длины трассы, сложности рельефа и погодных условий. В среднем монтаж разделяется на участки с конкретными сроками, которые согласованы в плане работ. Я контролирую прогресс и оперативно решаю вопросы, которые могут повлиять на сроки.
• Безопасность. Это главный пункт. Я соблюдаю требования по охране труда, использую средства индивидуальной защиты, организую ограждения и обеспечиваю безопасные подступы к объекту. Работаю в условиях ограничений по высоте и подвижности средств, особенно на незакрытых участках. Еще один момент — контроль пыли и реагентов, чтобы не повредить пену и оболочку.

После монтажа обязательно выполняю финальные проверки по проекту: визуальный осмотр, измерение геометрии, тесты на герметичность, и, конечно, оформление актов сдачи. Такой подход обеспечивает долговечность и безопасность теплотрассы даже в самых суровых условиях эксплуатации.

Эксплуатация, обслуживание и долговечность ППУ-изоляционных теплотрасс

Я часто встречаю вопросы о том, как ведет себя ППУ-изоляция в реальных условиях. В работе с теплотрассами она показывает себя надёжно, если монтажа и эксплуатации уделено внимание с самого начала. Пенополиизоцикл (ППУ) образует закрытую ячеистую структуру, что позволяет сохранять тепло и не допускать излишней влаги внутрь. Но это работает только при корректной эксплуатации и своевременном обслуживании.

• Эксплуатационные режимы. Теплотрасса работает в диапазоне температур наружной и грунтовой среды. ППУ снизит теплопотери и держит баланс между подачей и потерями тепла. Взрывных перепадов не любят, поэтому важно избегать ударных нагрузок и перегибов, которые могут повредить оболочку.
• Условия среды. В подземной заделке грунт, влажность и химически агрессивная среда требуют надёжной защиты оболочки и защитного слоя. ППУ устойчив к влаге внутри, но любая механическая повреждаемость превращает его в входную точку для влаги и загрязнений.

Обслуживание — ключ к долголетию. Регулярные осмотры оболочки и герметичности стыков позволяют выявлять дефекты на раннем этапе. Работы по обслуживанию делят на три уровня:

1. визуальный осмотр и очистка поверхности;
2. проверка герметичности и состояния защитного кожуха;
3. ремонт локальных повреждений и повторная обработка зоны стыков.

Долговечность ППУ зависит от качества монтажа и защиты. При соблюдении технологий и поддержке оболочки срок службы теплоизоляционной системы может достигать десятилетий. Важна защита от ультрафиолета и механических воздействий на надземных участках, а под землей — надёжное уплотнение и соответствующие покрытия.

«Если оболочка цела и стыки герметичны, ППУ работает как часы десятилетиями».

Практические рекомендации для продления срока службы:

• обеспечить защитное покрытие оболочки по всей длине трассы;
• проводить плановые осмотры через заданные интервалы;
• обеспечить качественную сварку и герметизацию стыков; избегать механических повреждений при ремонте;
• контролировать состояние вентиляционных и гидроизоляционных элементов;
• регламентировать работы по монтажу и обслуживанию с участием квалифицированных специалистов.

Сравнение с альтернативными утеплителями: преимущества и ограничения

Когда речь идёт о теплотрассах, выбор утеплителя влияет на долговечность, ремонтопригодность и общий бюджет проекта. Я сравниваю ППУ с основными альтернативами, чтобы понять, где он показывает себя сильнее, а где уступает.

Выбор зависит от условий: грунт, доступность, требования к герметичности, пожарная безопасность и бюджет проекта. Для агрессивных сред, сложной геометрии трасс и долгосрочных проектов ППУ часто оказывается предпочтительным решением. В других случаях можно рассмотреть минеральную вату или EPS, если важны стоимость и простота монтажа. Я ориентируюсь на баланс: теплоэффективность и долговечность в сочетании с надёжной защитой оболочки и возможностью оперативного ремонта.

Практические рекомендации для проектировщика и подрядчика

Я работаю с теплотрассами в ППУ и вижу, что успех проекта во многом зависит от подготовки и дисциплины на месте. Это не просто утеплитель. Это ответственность за энергоэффективность на десятках километров.

Здесь важно соблюдать последовательность и точность. Я делюсь тем, что реально работает на практике.

• Выбор материалов: плотности ППУ 40, 50 и 60 кг/м³ под условия эксплуатации и цикла.
• Расчёт толщины: по тепловым потерям для каждого участка подбираю толщину, чтобы потери не выходили за норму.
• Стыковки: контролирую стыки секций, применяю герметизацию и защитную оболочку.
• Монтаж: следую технологической карте, соблюдаю последовательность работ и параметры контроля.
• Контроль качества: визуальный осмотр, испытания на герметичность и непроницаемость.
• Документация: планы, акты, протоколы контроля и регистрации изменений.
• Безопасность: использование средств защиты, ограждения, инструкции по доступу на участок.

Ключ к качественной ППУ-изоляции — внимательность к деталям на стыках и на каждом этапе работы.

Не забывайте о взаимодействии подразделений: проектировщики передают данные, монтажники адаптируют технологию, контроль отвечает за фиксацию фактов. Так можно избежать лишних переделок и задержек.

Если вы считаете себя практиком, то такие таблицы и чек-листы помогут держать направление прямо на цели: минимальные потери, долговечность и безопасность на объекте.

«Пожалуйста, держите фокус на стыках и пограничных участках. Именно там рождается надёжность».

Списки удобны для запуска работ на объекте. Ниже простая памятка для быстрой ориентации на старте проекта:

Практический вывод: планируйте заранее, документируйте каждый шаг и держите связь между участками проекта. Это экономит время и деньги.

Кейсы: примеры проектов и результаты внедрения ППУ-изоляции

Ниже приводятся примеры из моего опыта. Я описываю задачи, решения и реальные результаты, чтобы было понятно, как работает подход на практике.

Кейс 1. Городская теплотрасса, бесканальная прокладка.

• Задача: снизить теплопотери и ускорить монтаж на плотной застройке.
• Решение: применили ППУ плотности 40 кг/м³, толщина 60 мм, оболочка ПВХ.
• Результат: потери снизились примерно на 22%, монтаж занял меньше времени по сравнению с прошлым опытом.

Кейс 2. Надземная прокладка на заводской площадке.

• Задача: выдержать циклы нагрева и охлаждения, воздействие солнечного света.
• Решение: применили ППУ плотности 50 кг/м³, толщина 70 мм, оболочка из металлизированной защитной ткани.
• Результат: стабильная температура трассы, монтаж выполнен за 11 дней.

Кейс 3. Улица с повышенной влажностью и агрессивной средой.

• Задача: обеспечить влагостойкость и защиту от коррозии.
• Решение: использована ППУ с влагостойкой модификацией и оболочкой, защищающей от влаги.
• Результат: уменьшение влагопронецаемость, долговечность материала повысилась на срок до 15 лет.

Эти кейсы показывают, как разные режимы эксплуатации влияют на выбор материалов и толщин. Ваша задача — перенять успешные практики и адаптировать их под конкретную трассу и условия. В любом случае, правильная глухая защита стыков и тщательный контроль качества — залог долговечности ППУ-изоляции.

Заключение

Я понимаю, что для многих заказчиков важна долговечность и экономичность. Теплотрассы в ППУ-изоляции дают этот баланс. ППУ снижает теплопотери, защищает трубу от промерзания и коррозии, а оболочка — от механических воздействий. Но многое зависит от грамотного расчета толщины, правильного подбора плотности и безупречного монтажа. Без контроля стыков и тестирования можно потерять значительную часть преимуществ.

• Выбор плотности ППУ в зависимости от эксплуатационного режима.
• Строгий контроль качества материалов и оборудования на объекте.
• Герметизация стыков, испытания на прочность и герметичность.
• Обеспечение ремонта и защиты оболочки после монтажа.

«ППУ — не панацея, но при должной технологии она обеспечивает минимальные теплопотери и долгий срок службы теплотрасс.»

Если придерживаться плана, ваша ППУ-изоляция прослужит долго и принесет экономию на фоне надежности и безопасности.
