Теплотрассы Террендис (Terrendis): гибкие теплоизолированные трубы из сшитого полиэтилена для отопления и ГВС — ключевые преимущества и параметры

Я часто сталкиваюсь с запросами на Теплотрассы Террендис (Terrendis). Люди хотят тепло без лишних потерь и копаний. Я собрал базовые вещи, которые сам проверяю на объектах. Куда ставят, как устроены, на что смотреть при выборе. Пишу простым языком, чтобы сразу было понятно.

Что такое Теплотрассы Террендис (Terrendis): назначение, принцип и где применяются

По сути это гибкие предизолированные трубопроводы для отопления и горячего водоснабжения. Они доставляют тепло от источника к дому, цеху или целой группе зданий. Внутри идет носитель тепла. Вокруг — утеплитель. Снаружи — прочная водонепроницаемая оболочка. Принцип простой: тепло доходит туда, где нужно, с минимальными потерями и без лишних соединений.

Меньше стыков — меньше рисков и теплопотерь. В этом вся идея гибкой трассы.

Теплотрассы удобны, потому что поставляются в длинных бухтах. Их легко гнуть, обходить повороты и препятствия. Монтаж идет в узкой траншее и обычно занимает меньше времени, чем классические решения. Это особенно помогает на плотной застройке и в зимний период.

• Частные дома и коттеджные поселки — подвод тепла и ГВС от котельной.
• Коммерческие объекты — магазины, склады, гостиницы.
• Муниципальные сети — школы, детсады, амбулатории, небольшие кварталы.
• Решения с тепловыми насосами и ВИЭ — низкотемпературные контуры.

Если коротко: Теплотрассы — это про скорость, надежность и чистую работу в грунте. Террендис дает гибкие конфигурации под разные задачи и бюджеты.

Конструкция и материалы Terrendis: из чего состоит предизолированная труба

Конструкция многослойная. В центре — сервисная труба, по которой бежит теплоноситель. Дальше идет слой теплоизоляции с низкой теплопроводностью. Сверху — гофрированная защитная оболочка из стойкого полиэтилена высокой плотности. В некоторых сериях предусмотрены каналы под сигнальный провод или силовой кабель. Решение получается герметичным, гибким и хорошо защищенным от влаги и ударных нагрузок.

Слой	Материал / варианты	Задача
Сервисная труба	PE-Xa, PE-RT; на узлах возможны металлические вставки	Перенос теплоносителя, стойкость к температуре и давлению
Теплоизоляция	Сшитый пенополиэтилен или ППУ (в зависимости от серии)	Снижение теплопотерь, стабильность характеристик во времени
Защитная оболочка	Гофрированный ПЭ-HD	Влагозащита, защита от ударов, корней, подвижек грунта
Опции	Сигнальный провод, каналы под кабели	Контроль и интеграция смежных инженерных систем

• Бухты большой длины сокращают число соединений.
• Закрытопористая изоляция не боится влаги.
• ПЭ-оболочка держит удары и сезонные подвижки грунта.

Сервисные трубы: классы эксплуатации, температурные режимы и стойкость

Здесь важны три вещи: материал, температурный класс и давление. В Terrendis применяются PE-Xa и PE-RT. Эти материалы покрывают типовые классы эксплуатации по ISO 10508: отопление — классы 4—5, ГВС — классы 1—2. Рабочая температура обычно до 90—95 °C, кратковременно возможны пики выше. Допустимое давление зависит от диаметра и серии, как правило это 6—10 бар.

Стенка гладкая, отложения образуются меньше. Коррозии нет, потому что полимеры химически стойкие. Для контуров отопления часто используется кислородный барьер (EVOH), чтобы беречь стальные элементы системы. Я всегда сверяю паспорт: класс, SDR, PN, Tmax — эти метки подскажут реальный предел для конкретной трубы.

Теплоизоляция и защитная оболочка: теплопроводность и влагозащита

Изоляция с закрытыми порами удерживает воздух и почти не впитывает воду. Это дает стабильные теплопотери круглый год. Теплопроводность держится на низком уровне — ориентир 0,022—0,040 Вт/(м·К) в зависимости от материала и температуры эксплуатации. Толщина изоляции подбирается под расчет трассы, чтобы уложиться в требуемые потери на метр.

Наружная оболочка из ПЭ-HD гофрированная, с высокой кольцевой жесткостью. Она гасит удары, выдерживает подвижки и точечные нагрузки в траншее. Швы и муфты делают контур водонепроницаемым, грунтовые воды внутрь не попадают. На складе я всегда держу бухты под укрытием: длительный прямой UV свет любому полиэтилену не друг.

Сухая изоляция — это предсказуемые теплопотери и спокойная эксплуатация без сюрпризов.

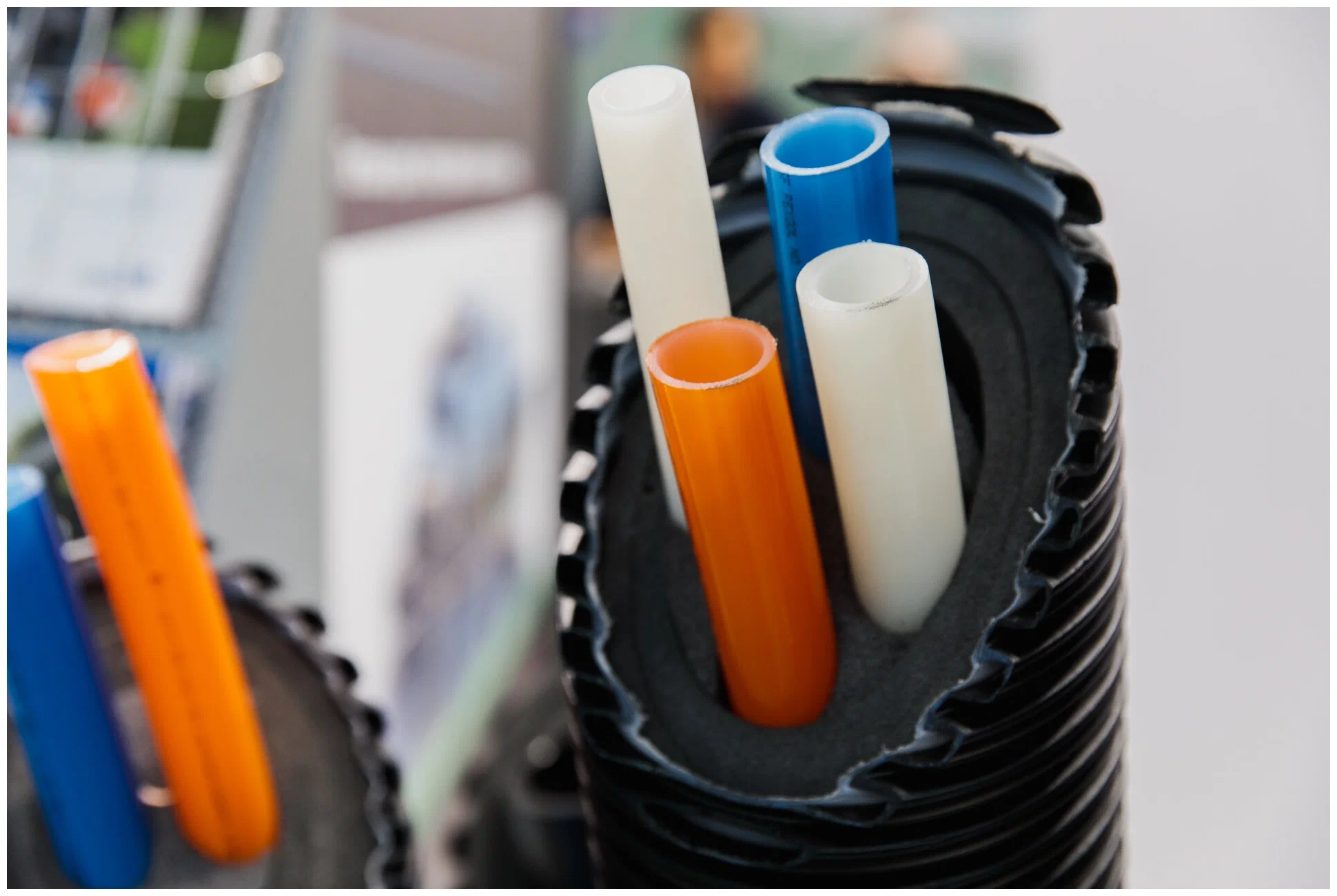

Конфигурации: Single, Duo, Multi и интеграция кабелей

Я подбираю конфигурацию под задачу и рельеф. Если нужен один контур, беру Single. Для подачи и обратки в одной трассе удобнее Duo. Когда коммуникаций много, выручает Multi: несколько сервисных труб в одной изоляции. В эти пучки можно сразу добавить кабели. Сигнальный для диспетчеризации, силовой для подпиточного насоса, греющий для защиты от замерзания на периферии. Такая интеграция экономит траншею и время. Меньше пересечений, проще узлы ввода. И главное — единая оболочка держит тепло и влагу под контролем.

Конфигурация	Что внутри	Когда беру
Single	1 сервисная труба	Отдельная подача или ГВС
Duo	2 сервисные трубы	Подача + обратка в одной трассе
Multi	3+ сервисных труб, опция кабелей	Компактная прокладка нескольких контуров

Ключевые преимущества Теплотрассы Террендис (Terrendis) для отопления и ГВС

Мне важны три вещи: теплопотери, скорость работ и надежность. Теплотрассы Террендис (Terrendis) закрывают все три. Теплоизоляция держит стабильную температуру, значит котельная не «жжет» лишнее. Гибкие бухты ложатся по рельефу без лишних колодцев. Стыков мало, значит меньше причин для протечек. Монтаж понятный, комплектующие совместимы, инструмент стандартный. Для ГВС трубы с барьером от кислорода помогают защитить систему, а оболочка не боится влажного грунта. В траншее аккуратно и чисто: узкая щель, песчаная подсыпка, плавные повороты. По факту получается быстрая сдача и предсказуемые затраты на весь срок службы. Я не гонюсь за минимальной ценой метра. Я смотрю на итоговую экономику и спокойную эксплуатацию.

«Смонтировали линию за один день, стыков почти нет, потери по теплу упали сразу — вот за это я и люблю такие системы».

Выгоды для подрядчика: скорость, простота, минимум стыков

• Бухты большой длины — меньше резов и муфт.
• Маркированные концы — быстрое ориентирование на площадке.
• Гибкость трассы — повороты без камер и сварки на каждом угле.
• Фитинги под привычный инструмент: пресс, обжим, электросварка.
• Компактная траншея — меньше выемки и вывоз грунта.
• Стабильное качество — меньше доработок и переделок.
• Четкая логистика: рулоны, заглушки, комплект изоляции на стык.

Выгоды для заказчика и эксплуатации: энергоэффективность и LCC

• Сниженные теплопотери — меньше расходы на отопление и ГВС.
• Долговечная изоляция и оболочка — стабильная эффективность годами.
• Мало соединений — снижен риск протечек и аварийных раскопок.
• Быстрый ввод — меньше простоя и быстрее запускаются услуги.
• Низкая стоимость жизненного цикла (LCC): экономия энергии и ремонта.
• Трасса компактна — меньше согласований и восстановительных работ.
• Прозрачное обслуживание — доступные фитинги и понятные регламенты.

Технические параметры и характеристики Terrendis

Когда я выбираю Terrendis, смотрю на комплект целиком: тип сервисных труб, конфигурацию пучка, класс теплоизоляции, защитную оболочку, способы соединения. Важны рабочие температуры и давление, совместимость с теплоносителем, радиус изгиба для поворотов без камер. Отдельно проверяю стойкость к влаге и грунту, чтобы трасса жила без сюрпризов. На паспортных данных держится вся экономика объекта: гидравлика, теплопотери, сроки монтажа и интервалы обслуживания. Ниже — чек-пойнты, которые я не пропускаю.

Параметр	Что проверяю	Зачем это важно
Сервисные трубы	Назначение: отопление, ГВС или холодная вода; барьер от кислорода	Совместимость с котельной и арматурой, ресурс системы
Конфигурация	Single/Duo/Multi, наличие сигнального или греющего кабеля	Экономия места в траншее, скорость монтажа, контроль
Теплоизоляция	Класс изоляции и равномерность слоя	Фактические теплопотери и стабильность температуры
Защитная оболочка	Стойкость к влаге, проколам и ультрафиолету при хранении	Долговечность в грунте и при транспортировке
Температура и давление	Рабочий режим, кратковременные пики, класс эксплуатации	Безопасность, соответствие проектной схеме
Гибкость	Минимальный радиус изгиба для выбранного диаметра	Меньше камер и стыков, быстрее укладка
Соединения	Совместимость фитингов и комплектов герметизации	Надежность узлов, простота сервисных операций

Диаметры, давления, температура: как читать маркировку

Я читаю маркировку Terrendis по блокам. Это экономит время и снижает ошибки. Смотрю слева направо и раскладываю на смысловые части.

• Single/Duo/Multi — конфигурация: одна, две или несколько сервисных труб.
• Материал сервисной трубы — PEX-a, PE-RT, PP-R.
• Размер, например 32×2.9 — наружный диаметр и толщина стенки сервисной трубы (мм).
• SDR/PN — соотношение размеров и рабочее давление при 20 °C (часто PN6 или PN10).
• Class 4/5 и Tmax — температурный класс и предельная температура (до 95 °C кратковременно выше).
• Insulation S1/S2/S3 — серия толщины изоляции.
• OD оболочки — наружный диаметр гофрированной ПЭ-оболочки.

Если вижу в начале 2x или 4x (например, 2x25x2.3) — это количество контуров: Duo или Multi.

Пример строки читаю так: Terrendis Duo PEX-a 2x25x2.3 SDR11 PN10 Class 5/95 °C Insul S2 OD125 EN 15632.

Теплотехнические показатели: теплопотери и изоляционные классы

Теплопотери производитель всегда даёт в Вт/м при заданной разнице температур. Смотрю две точки — ΔT 30 К и ΔT 50 К. Дальше ориентируюсь на серию изоляции и диаметр. Ниже усреднённые диапазоны для типичных размеров. Точные цифры беру из таблиц Terrendis.

Класс/серия изоляции	Теплопотери при ΔT 30 К	Теплопотери при ΔT 50 К
S1 (тонкая)	11—18 Вт/м	18—28 Вт/м
S2 (стандарт)	8—13 Вт/м	14—22 Вт/м
S3 (усиленная)	6—10 Вт/м	10—17 Вт/м

• Чем больше диаметр — тем выше потери, если класс изоляции одинаковый.
• Усиленная изоляция заметно снижает потери на длинных участках.
• На результат влияют влажность грунта, качество засыпки и отсутствие пустот.

Я всегда закладываю запас по классу изоляции на магистралях и считаю экономику по длине трассы.

Механические свойства и гибкость

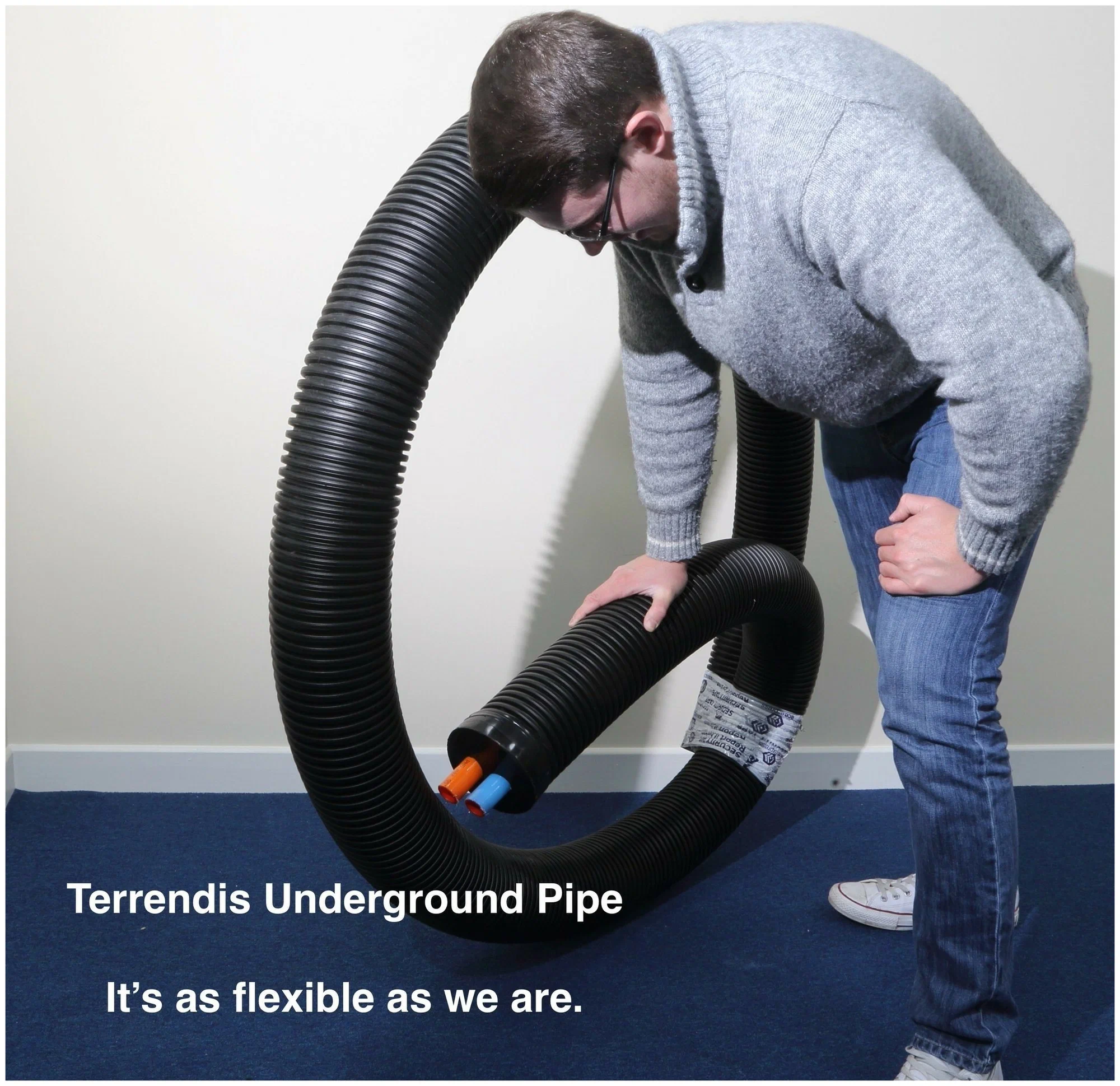

Гибкость у Terrendis — главный плюс на поворотах и при обходе препятствий. Слежу за минимальным радиусом и температурой монтажа.

• Минимальный статический радиус изгиба: ориентир 5—7× наружного диаметра оболочки.
• Монтажный (динамический) радиус: 7—10× наружного диаметра.
• Рабочий диапазон температур монтажа обычно до —10…—15 °C при аккуратной укладке.
• Ударная стойкость оболочки позволяет безопасно работать в траншее при легкой осыпи грунта.
• SDR/материал сервисной трубы задают ползучесть и долговременную прочность под давлением.

Я не форсирую изгиб. Если сомневаюсь — делаю плавную S-образную укладку и ставлю направляющие.

Области применения Terrendis: от частного дома до квартальной сети

Я беру Terrendis там, где нужна надёжная подземная связь источника тепла с потребителем. Сюда входят дома, квартальные сети, хозяйственные постройки, котельные и тепловые пункты. Гибкая предизолированная труба сокращает количество соединений и ускоряет пуск. В траншею уходит уже готовый «сэндвич»: сервисная труба, изоляция и оболочка. Для отопления, ГВС с циркуляцией, низкотемпературных контуров тепловых насосов — это удобное решение.

Сегмент	Задача	Рекомендуемая конфигурация
Частный дом	Подача/обратка отопления, ГВС/циркуляция	Duo или Multi (2—4 трубы)
Группа домов/таунхаусы	Распределение тепла и ГВС от общего узла	Multi, узлы ответвлений в колодцах
Квартальная сеть	Магистрали с малым числом стыков	Single/Duo увеличенных диаметров
ВИЭ/тепловые насосы	Низкотемпературные контуры, длинные ветки	Single/Duo с усиленной изоляцией

На сложных участках выручает гибкость и малый радиус. В плотной застройке это решает вопрос с пересечениями и коммуникациями.

Жилые объекты: коттеджи, таунхаусы, ТСН/ТСЖ

В жилье я стараюсь упростить трассы и сократить земляные работы. От теплогенератора до дома тяну Duo для подачи и обратки. Для ГВС и циркуляции удобно брать Multi, чтобы всё шло в одной оболочке. Узел ввода делаю компактным и доступным для обслуживания.

• Типовые диаметры: 25—63 мм по сервисной трубе.
• Рабочее давление PN6—PN10, температурный класс 4/5.
• Минимум стыков в грунте, сборка фитингами у стены здания.
• Быстрый пуск: один день на траншею, укладку и первичную опрессовку.

ТСН/ТСЖ ценят предсказуемые теплопотери и простую эксплуатацию. Счётчики и арматура остаются в тёплом помещении, а грунт трогается по минимуму.

Коммерция и муниципальные сети

Я ставлю Terrendis там, где важны сроки и предсказуемость. Коммерческие центры, школы, детсады, больницы, котельные и ЦТП. Нужно быстро подключить здание, не мешая трафику и без длинных простоев. Гибкая предизолированная линия ложится по короткой траектории, повороты проходят без камер. Стыков меньше, контроль проще. Коррозии нет, поэтому подземка живет спокойно даже при сложной воде и солях.

• Подключение корпусов и павильонов к центральной котельной.
• Реконструкция квартальных сетей без долгих раскопок.
• Перевод ГВС на замкнутые контуры с минимальными потерями.
• Временные байпасы на период ремонта магистрали.

Мне важно одно: смонтировал, опрессовал и забыл. Так работает коммерция и муниципалка, где простои дороги.

ВИЭ и низкотемпературные системы

С тепловыми насосами и гибридными котельными Terrendis чувствует себя отлично. Низкие подающиеся температуры и длинные плечи требуют хорошей изоляции и стабильной гидравлики. Здесь решают гибкость трассы, минимальные стыки и совместимость с антифризом. Труба держит низкие теплопотери, а в многоканальной конфигурации я кладу подачу, обратку и датчик в одну оболочку.

• Геотермия и солнечные контуры средней температуры.
• Четвертое и пятое поколение теплосетей с 35—70 °C.
• Биомасса и когенерация с переменной нагрузкой.
• Буферные емкости и распределение тепла между зданиями.

Когда система работает «холоднее», каждая калория на счету. Предизолированная линия помогает не греть грунт.

Сравнение с альтернативами: стальные ППУ-трубы, ПНД и медь

Я выбираю материал под задачу и бюджет. У каждой альтернативы свой характер. Стальная ППУ — классика для больших диаметров и высоких температур. ПНД — вариант без теплоизоляции, годится для холодной воды или как футляр. Медь — аккуратна и компактна, но дорогая и чувствительная к коррозии в агрессивных средах. Terrendis закрывает нишу быстрых подземных подключений отопления и ГВС с акцентом на монтаж и низкие потери.

Критерий	Terrendis (предизолир.)	Сталь ППУ	ПНД без изоляции	Медь
Монтаж	Быстрый, мало стыков	Долгий, сварка/муфты	Простой, но без тепла	Трудоемкий на длине
Теплопотери	Низкие	Низкие	Высокие (нет изоляции)	Средние (нужна изоляция)
Коррозия	Не корродирует	Нужна защита	Не корродирует	Возможна
Гибкость/трассировка	Высокая	Низкая	Высокая	Средняя
Диаметр/температура	Малые/средние, низк./средн.	Средние/большие, высокие	ХВС/техвода	Малые, средние

Итог простой: для скорого и теплосберегающего подключения я беру Terrendis. Для магистралей большого диаметра — смотрю на сталь ППУ.

Экономика жизненного цикла (CAPEX+OPEX)

Я считаю не только покупку трубы, но и землю, технику и людей. По CAPEX у Terrendis материал может стоить дороже ПНД и ближе к меди, но монтаж короче и дешевле. Нет сварки, меньше колодцев, меньше переукладок. По OPEX выгода в теплопотерях и отсутствии коррозии. Не нужно красить, катодную защиту ставить тоже не нужно. Снижаются расходы на аварийные раскопки.

• CAPEX: экономия на работах и фитингах за счет меньшего числа стыков.
• OPEX: низкие теплопотери и стабильная гидравлика годами.
• LCC: окупаемость за счет монтажа и эксплуатационных затрат.

Надёжность и риски

Надежность упрется в две вещи: грамотный подбор и аккуратный монтаж. Сама труба не ржавеет, изоляция стабильна, стыков мало — значит меньше мест для утечек. Риски появляются, когда берут неверный класс температуры и давления, превышают минимальный радиус изгиба или халатно засыпают траншею.

• Что делать: подсыпка без камней, защита в местах пересечений, опрессовка по регламенту.
• Чего избегать: перегрев теплоносителя, скручивание при раскатке, открытая эксплуатация без защиты от УФ.
• Контроль: фотофиксация узлов, метки глубины, повторная проверка давления перед пуском.

Проектирование трассы: гидравлика, теплопотери и подбор конфигурации

Я начинаю с задачи, а не с каталога. Считаю тепловую нагрузку, допустимую температуру у потребителя и лимит по потерям давления. Смотрю планировку участка, отметки рельефа, места ввода в здания. По этим данным подбираю диаметр, конфигурацию Single/Duo/Multi и длины бухт, чтобы обойтись минимумом стыков.

Входные данные	Что считаю	Результат
Тепловая нагрузка и режимы подающей/обратной	Расход, скорость, ΔT	Диаметр сервисной трубы
Длина трассы и рельеф	Потери на трение и местные сопротивления	Допустимая Δp и подбор насоса
Требуемая температура на вводе	Теплопотери на метр	Класс изоляции и конфигурация

Если контур ГВС рециркуляционный, планирую парные линии с равными гидравлическими плечами. Для сезонных веток закладываю возможность отключения и слив. Радиусы поворотов держу больше минимально допустимых. Узлы разветвления выношу в доступные точки. Фитинги стараюсь концентрировать в колодцах или в помещениях, чтобы в грунте оставалась только цельная предизолированная линия.

Чем меньше стыков под землей, тем стабильнее гидравлика и ниже риски.

Алгоритм подбора и типовые ошибки

1. Собираю исходные данные: нагрузки, режимы, трассировку, ограничения по глубине и пересечениям.
2. Выбираю конфигурацию Single/Duo/Multi и длину бухт с учетом реальных катушек.
3. Предварительно подбираю диаметр по расходу и скорости, затем уточняю по потерям давления.
4. Проверяю теплопотери и температуру у потребителя, при необходимости меняю класс изоляции.
5. Раскладываю арматуру и узлы отключения, намечаю ревизионные точки.
6. Фиксирую радиусы поворотов, прокладку в сложных местах и защиту переходов.
7. Собираю спецификацию и проверяю наличие типоразмеров на складе.

• Частая ошибка — недооценка местных сопротивлений в узлах и колодцах.
• Выбор слишком малого диаметра ради «экономии» приводит к шумам и перерасходу насосной энергии.
• Игнор уклонов и дренажей осложняет пуск и обслуживание.
• Лишние соединения в грунте увеличивают риски и сроки.
• Повороты ниже допустимого радиуса портят изоляцию и оболочку.

Узлы ввода, колодцы и подключение к системам здания

Узел ввода делаю простым и сухим. Закладываю гильзу в фундамент, ставлю эластомерный гермоввод и термоусадочную изоляцию по месту. Перегибы исключаю. В здании ставлю запорные краны, слив, воздухоспуск и разъемное соединение для обслуживания.

• Колодцы размещаю в точках разветвлений и на длинных переходах. Глубину подбираю по финишной отметке и доступу под инструмент.
• Все соединения — на горизонтальных полках, с запасом места под пресс-инструмент.
• Арматуру маркирую, проставляю направления потока и номера контуров.
• Тепловая изоляция узла непрерывная, без мостиков холода и с влагозащитой.

На узле ввода не экономлю: сухой колодец и нормальная герметизация окупаются годами беспроблемной работы.

Спецификация и BIM

В спецификацию вношу не только диаметры. Фиксирую класс давления, температурный класс, конструкцию изоляции, тип оболочки, минимальный радиус изгиба, длины бухт и тип соединителей. Для BIM закладываю параметры системы и реальные артикула.

• Параметры BIM: код изделия, конфигурация (Single/Duo/Multi), диаметр/SDR, масса погонная, теплопотери на метр, радиус изгиба, класс огнестойкости оболочки, производитель.
• LOD выбираю 300—350, чтобы видеть трассировку и узлы без лишней детализации.
• Экспортирую IFC с общими свойствами и COBie-полями для эксплуатации.

Монтаж и подключение Теплотрассы Террендис (Terrendis) в грунте

Я начинаю с разметки и согласования глубин. Проверяю трассу на пересечения и уклоны. Траншею копаю с ровным дном, делаю песчаную подушку. Бухту Террендис раскатываю по ходу, без скруток. Повороты делаю с радиусом не меньше допустимого. Соединения стараюсь выносить в колодцы или в помещения, а под землей оставлять цельные отрезки.

Условие	Рекомендация
Обычный грунт	Подушка 10—15 см, укрытие труб 30—40 см до кромки, без камней
Высокие грунтовые воды	Дренаж, геотекстиль, контролируемая засыпка, герметичные вводы
Под дорогой	Футляр, усиленная засыпка, контроль осадки, сигнальная лента
Повороты и обходы	Согласовать радиус заранее, не «ломать» трубу на месте

• Перед обратной засыпкой осматриваю оболочку, закрываю торцы заглушками, фиксирую отметки и фото.
• Ввод в здание — через гильзу с эластомерной манжетой и влагозащитой. Теплоизоляцию не прерываю.
• На поверхности ставлю маркеры трассы и таблички с направлением контуров.
• После первичной засыпки укладываю сигнальную ленту и довожу до проектной отметки.

Качество монтажа решает всё: ровное основание, сохраненная изоляция и минимум стыков дают ресурс и тишину в эксплуатации.

Фитинги и инструмент: пресс, обжим, электросварка

Я выбираю способ соединения под материал сервисной трубы и требования проекта. Для PEX/PE-RT удобнее пресс или обжим. Для полиэтиленовых элементов оболочки применяю термоусадочные муфты и электросварные детали. Всегда проверяю совместимость фитинга с диаметром, SDR и температурным режимом.

Метод	Когда применяю	Плюсы	Ограничения
Пресс	PEX/PE-RT, внутренняя разводка и уличные стыки	Быстро, стабильно, мало ошибок	Нужен пресс-инструмент и правильный профиль губок
Обжим	Монтаж в стеснённых местах, временные соединения	Разборно, без электроинструмента	Чувствителен к крутящему моменту и повторной подтяжке
Электросварка	Муфты и седёлки на PE-оболочке, переходы в футлярах	Герметично, надёжно в земле	Нужен сварочный аппарат и чистая подготовка кромок

• Инструмент беру проверенный: труборез, калибратор/развёртка, пресс-клещи, моментный ключ, скребок для PE, фен/горелка для усадки, генератор для электросварки.
• Кромки чищу, фаску снимаю, овал устраняю калибратором. Стыки держу сухими и чистыми.
• После сборки обязательно метка глубины захода и контроль визуально. Утеплитель и оболочку восстанавливаю штатными комплектами.

Пересечения и сложные участки

На сложных местах я заранее готовлю проект решений. Гибкость трассы помогает, но радиусы гну по паспорту. Крутые изломы не делаю, формирую плавные дуги.

• Дороги и ЖД: прокладываю в гильзе (ПНД или сталь) или иду ГНБ. Концы герметизирую, ставлю сигнальную ленту.
• Существующие сети: организую футляр с центровкой, вывожу контрольные трубки для осушки.
• Фундаменты и стены: использую проходки в гильзах с гермовводами, сохраняю независимость от усадки здания.
• Пучинистые и мокрые грунты: песчаное основание и обсыпка, дренажные канавки, геотекстиль при необходимости.
• Малый радиус: грею трубу по инструкции или ставлю фасонные элементы. Ломать изгибом не рискую.

Участок	Решение
Пересечение дороги	Гильза + конусные вводы, контроль уклонов, заделка торцов
Параллель к коммуникациям	Соблюдаю минимальные разрывы, ставлю защитные плиты при сближении
Повороты	Соблюдаю минимальный радиус изгиба, исключаю кручение

Опрессовка, пусконаладка и ввод в эксплуатацию

Я начинаю с промывки и заполнения. Воздух удаляю через верхние точки. Дальше — гидроиспытания. Давление беру по проекту и нормам, обычно выше рабочего на 1,3—1,5 раза. Держу выдержку, фиксирую падение давления и осматриваю все стыки. Затем тепловой прогон и балансировка.

Чек-лист: визуальный осмотр → промывка → заполнение и развоздушивание → опрессовка (этапами) → тепловой прогон → регулировка балансировочных клапанов → оформление актов → передача в эксплуатацию.

• Для ГВС добавляю дезинфекцию и анализ воды.
• Тепловой прогон провожу при номинальной температуре, контролирую удлинения и опоры.
• После испытаний восстанавливаю теплоизоляцию на стыках и закрываю траншею.

Эксплуатация и обслуживание: срок службы и ремонтопригодность

В работе такие теплотрассы служат долго. При соблюдении температур и давлений ресурс закладываю 50 лет и больше. Коррозии нет, изоляция не набирает воду, стыков минимум. Это снимает большую часть типовых проблем.

Обслуживание простое. Я слежу за давлением, температурой подачи и обратки, дельтой и подпиткой. Осматриваю вводы, колодцы, места переходов в здание. Сезонно проверяю арматуру и компенсаторы, если они есть. Аномалии теплопотерь ловлю тепловизором в межсезонье.

Действие	Периодичность	Цель
Контроль давлений и температур	Еженедельно/по АСУ	Ранняя диагностика утечек и разбалансировки
Осмотр вводов и колодцев	Ежеквартально	Проверка герметичности и дренажа
Тепловизионное обследование	1 раз в год	Поиск локальных теплопотерь

• Мелкий ремонт веду локально: вырезаю участок, ставлю совместимый фитинг, восстанавливаю оболочку термоусадочной муфтой.
• Повреждения оболочки закрываю ремонтными кожухами с герметиком.
• Утечки ищу трассировкой, акустикой или тепловизором. Если заложен кабель-маркер, пользуюсь им.

Энергоэффективность и устойчивость: теплопотери, CO₂ и экология

Я держу теплопотери под контролем на этапе проекта и монтажа. Чем меньше стыков и короче трасса, тем ниже потери. Двойные конфигурации и качественная изоляция дают хороший результат. Влажный грунт повышает потери, поэтому делаю дренаж и сухую обсыпку.

Снижение теплопотерь сразу бьёт по расходу топлива и выбросам CO₂. Нужная температура быстрее доходит до потребителя, котёл или тепловой насос работает мягче. Долгий срок службы и минимум ремонтов уменьшают отходы и транспортные выбросы. Бухты везу компактно, это тоже экономит топливо.

Мера	Эффект
Выбор повышенного класса изоляции	Снижение удельных потерь на погонный метр
Twin/dual конфигурация	Рекуперация тепла и меньшая площадь охлаждения
Сухая песчаная обсыпка и дренаж	Меньше теплопроводность зоны вокруг трубы
Минимум стыков и камер	Меньше рисков утечек и мостиков холода
Точная гидравлика и балансировка	Понижение температур подачи без жалоб пользователей

Чем ниже теплопотери, тем плотнее график «низких температур». Это открывает путь тепловым насосам и сокращает CO₂ по всей цепочке.

Нормы и требования к качеству

Я беру за основу профильные стандарты. Для гибких предизолированных систем смотрю на EN 15632. Для сервисных труб — на ISO по материалам (PE, PEX) и требования к давлению и температуре. По менеджменту качества и экологии — ISO 9001 и ISO 14001 у завода. Это помогает не спорить на стройке и в приёмке.

• Маркировка на оболочке читается и совпадает со спецификацией и паспортом.
• Трассируемость партии: номер рулона, дата, смена, протоколы испытаний.
• Декларированная теплопроводность изоляции подтверждена протоколом.
• Герметичность внешней оболочки и концов защищена заводскими комплектами.
• Фитинги прошли типовые и приемосдаточные испытания.
• Инструкции по хранению и монтажу выданы вместе с поставкой.

На объекте придерживаюсь простого правила: нет документов — нет монтажа. Так экономлю время и нервы всем участникам.

Документация для тендера, поставки и приёмки

Чтобы не было разночтений, прикладываю полный пакет и прошиваю его в один файл. В тендер кладу точные параметры и схемы. В поставке — подтверждения качества и комплектность. На приёмке сверяю всё по чек-листу.

Документ	Зачем нужен
ТЗ и опросный лист	Фиксируем требования и границы поставки
Спецификация и чертёж трассы	Понимаем диаметр, конфигурацию, метраж
Паспорт и декларации/сертификаты	Подтверждаем соответствие нормам
Протоколы испытаний	Проверяем давление, прочность, изоляцию
Инструкции и карта монтажа	Единые правила работ и хранения
Упаковочный лист и гарантия	Сверка комплектности и сроков

Контроль качества на площадке

Держу входной контроль коротким и жёстким. Смотрю маркировку, целостность оболочки, заглушки на концах. Сверяю партии с накладной. Замеряю видимые повреждения. Фотографирую и завожу журнал.

• Осмотр бухт/барабанов, целостность плёнки и поддонов.
• Проверка геометрии торцов, целостность изоляции и внутренней трубы.
• Контроль комплектности фитингов и колец, проверка O‑ring по размеру.
• Условия хранения: без УФ, на ровном основании, без перегибов.
• Акты входного контроля с фото и подписями.

Если есть сомнение — откладываю участок в «карантин» до ответа поставщика. Так не теряю темп и не рискую качеством.

Смета, комплектация и логистика поставки

Смету считаю от трассы, а не от каталога. Беру план, отмечаю длины, повороты и вводы. Добавляю запас 3—7% на раскрой и обходы. Фитинги считаю по узлам, не по метрам. В смету вношу также термоусадку, концевые комплекты, переходы и мелочёвку.

• Единицы поставки: бухты и барабаны для длин, коробки для фитингов.
• График: дата готовности, транзит, окно разгрузки, ответственные лица.
• Разгрузка: стропы/вилки, запрет зацепа за оболочку, сухая площадка.
• Маркировка: номер рулона, партия, длина, направление размотки.
• Хранение: под навесом, на подкладках, заглушки не снимаю до монтажа.

Позиция	Как поставляется	Что проверить
Предизолированная труба	Бухта/барабан с заглушками	Маркировка, длина, целостность оболочки
Фитинги и переходы	Коробки с O‑ring и паспортом	Комплектность, размер, уплотнения
Концевые и ремонтные комплекты	Наборы в пакетах	Тип, совместимость, количество

По логистике люблю один рейс «всё сразу», но критичные позиции везу первыми. Так бригада не ждёт.

Типовая спецификация проекта Terrendis

Делаю список простым и прозрачным. Указываю системы Terrendis по конфигурации, диаметрам и классам. Развожу позиции по узлам, чтобы монтажники не путались.

• Предизолированная труба Terrendis: Single/Duo/Multi, диаметр сервиса и толщина изоляции.
• Фитинги Terrendis: пресс/обжим, тройники, отводы, муфты, переходы на сталь/ППР.
• Концевые герметизаторы, ремонтные комплекты, термоусадка.
• Разветвительные коробки/колодцы, вводы в здание, закладные.
• Кабели (сигнал/подогрев) при необходимости и аксессуары прокладки.
• Паспорта, инструкции, упаковочные листы на каждую партию Terrendis.

Оптимизация бюджета без потери качества

Когда собираю смету, вначале считаю гидравлику. Лишний диаметр съедает деньги и не даёт пользы. Дальше смотрю конфигурацию: там, где две линии, беру Duo, где нужна рециркуляция — Multi. Так выходит меньше соединений и меньше фитингов.

• Подбираю длину бухт под трассу, чтобы убрать лишние стыки.
• Выбираю класс изоляции под реальную температуру, не переплачиваю за «с запасом в два раза».
• Унифицирую фитинги и арматуру, сокращаю номенклатуру.
• Планирую общий заказ: труба, фитинги, теплоизоляция узлов — одной поставкой.
• Инструмент беру в аренду, если проект разовый.

Лучше один точный расчёт и две длинные бухты, чем три «на всякий случай» и куча стыков.

Кейсы применения и практический опыт

Ниже коротко о проектах, где я ставил Terrendis. Разные объекты, один подход: меньше стыков, правильная конфигурация, понятная логистика.

Объект	Длина	Конфигурация	Что получилось
Частный дом, теплосеть от уличной котельной	28 м	Single, отопление	Одна бухта без стыков, монтаж за день, минимальные земляные работы
Два таунхауса от модульной котельной	120 м	Duo, отопление+обратка	Сократил траншею и фитинги, пуск без задержек, теплопотери ниже расчётных
Мини-отель, ГВС с рециркуляцией	85 м	Multi (подача+обратка+рецирк)	Стабильная температура на точках, экономия места в узлах ввода
Муниципальный сквер, павильоны и кафе	460 м	Duo + канал для слаботочки	В одной трассе тепло и связь, меньше раскопок, быстрое согласование

• На малых объектах решает длина бухты и быстрый ввод — люди сразу получают тепло.
• На сетях помогает комбинирование конфигураций и общий график поставки.
• Интеграция кабелей в оболочку экономит каналы и сроки.

Чем меньше стыков в грунте, тем спокойнее эксплуатация. Это видно на каждом объекте.

Ошибки и уроки реализованных проектов

• Перестраховка по диаметру. Лишние деньги и плохая балансировка. Сейчас всегда считаю по фактическому расходу и ΔT.
• Острый поворот без гильзы. Получил натяг на фитинге. Теперь ставлю защитные гильзы и соблюдаю радиус изгиба.
• Экономия на песчаной подушке. Потом просадка. Делаю нормальную подготовку основания и послойную трамбовку.
• Слабая опрессовка. Пропустили микроподтёк. Теперь только по карте испытаний и с выдержкой.
• Забытый кабель. Пришлось тянуть отдельно. Сейчас в спецификацию сразу закладываю канал под кабель, если нужен.

FAQ: частые вопросы о Теплотрассы Террендис (Terrendis)

• Можно ли греть ГВС? — Да, беру соответствующую сервисную трубу и соблюдаю температурный режим, указанный в паспорте.
• Какая максимальная длина без стыков? — Зависит от бухты. На практике тянул 120—180 м одной ниткой, дальше — по месту и логистике.
• Какой радиус изгиба? — Смотрю маркировку трубы и выдерживаю рекомендуемый радиус при укладке в грунте.
• Нужна ли песчаная подушка? — Да. Ровное основание без камней продлевает срок службы и защищает оболочку.
• Как проходить дорогу? — В гильзе или футляре, по проекту, с защитой от нагрузок и контролем отметок.
• Можно ли класть рядом кабель? — Да, если предусмотрен канал/ячейка и требования по температуре и электромагнитной совместимости выполнены.
• Как опрессовывать? — По проекту и паспорту: водой, с фиксацией давления и выдержкой. Воздух не использую.
• Что с ремонтом? — Доступ к узлам, локальная замена участка и стандартные фитинги решают большинство задач.
• Срок службы? — Проектный ресурс высокий, при соблюдении монтажа и режимов. Подтверждаю документами поставщика.
• Сертификация? — Запрашиваю у поставщика: декларации, протоколы испытаний, инструкции по монтажу и эксплуатации.

Хороший ответ на 90% вопросов — корректная спецификация и аккуратный монтаж.

Чек-лист выбора Теплотрассы Террендис (Terrendis) под ваш объект

1. Определяю назначение Теплотрассы: отопление, ГВС, рециркуляция, слаботочка в одной оболочке.
2. Считаю тепловую нагрузку, расход и ΔT, чтобы попасть в диаметр без излишка.
3. Фиксирую температурный режим и класс давления, сверяю с маркировкой Terrendis.
4. Выбираю конфигурацию: Single, Duo или Multi, закладываю канал под кабель, если нужен.
5. Проверяю радиус изгиба на план-схеме поворотов и узлов ввода.
6. Оцениваю грунт, УГВ и глубину заложения, назначаю песчаную подушку и защиту.
7. Планирую длину бухт, чтобы свести к минимуму стыки в траншее.
8. Унифицирую фитинги, арматуру и переходы, проверяю совместимость инструментов.
9. Закладываю камеры/колодцы только там, где это реально нужно.
10. Прописываю опрессовку, термоизоляцию узлов и контроль качества на площадке.
11. Собираю пакет документов: спецификация, паспорта, инструкции, сертификаты.
12. Проверяю логистику: сроки поставки, хранение бухт, доступ техники.
13. Делаю резерв по материалам 5—10% на непредвиденные мелочи.
14. Согласовываю финальную смету и график, фиксирую ответственность за пусконаладку.

Чем точнее чек-лист, тем предсказуемее бюджет и срок. Это особенно видно на Теплотрассы в стеснённых условиях.
