Теплотрасса от Упонор — как выбрать между Кваттро, Термо Твин и Сингл для вашего объекта

Теплотрасса от Упонор представляет собой систему предварительно изолированных труб для транспортировки теплоносителя в наружных и внутренних сетях теплоснабжения. Основу конструкции составляют полимерные трубопроводы из сшитого полиэтилена или полипропилена, заключенные в защитную оболочку из полиэтилена высокой плотности с промежуточным слоем пенополиуретановой изоляции. Производитель выпускает продукцию под брендом Ecoflex, предлагая несколько линеек для разных типов объектов и условий эксплуатации.

Что такое Теплотрасса от Упонор и где она применяется

Компания Uponor разработала технологию гибких предизолированных труб, которые поставляются в бухтах длиной до 200-300 метров в зависимости от диаметра. Это исключает необходимость создания многочисленных стыков и сварных соединений на трассе, характерных для стальных труб. Конструкция включает несущую трубу для теплоносителя, теплоизоляцию из вспененного полиуретана плотностью 60-70 кг/м³ и защитную оболочку из полиэтилена PE-HD с гладкой или гофрированной поверхностью.

Система выдерживает температуру теплоносителя до +95°C при постоянной эксплуатации и кратковременные подъемы до +110°C. Рабочее давление составляет 6-10 бар в зависимости от модификации. Трубопроводы поставляются как в однотрубном исполнении (Single), так и в двухтрубном (Twin) для одновременной прокладки подающей и обратной линии, а также в четырехтрубной конфигурации (Quattro) для комплексных систем отопления и горячего водоснабжения.

Основное применение теплотрасс Упонор — наружные сети теплоснабжения жилых комплексов. Гибкость труб позволяет прокладывать их в траншеях со сложной геометрией, обходить препятствия без дополнительных фитингов, что сокращает время монтажа. Типичные объекты: подключение многоквартирных домов к центральной котельной, разводка тепла между корпусами в пределах одного жилого массива, подача горячей воды от бойлерных.

В коттеджных поселках система используется для организации автономного или централизованного теплоснабжения. Длинные бухты позволяют прокладывать магистрали между домами с минимальным количеством соединений. Для частных домовладений подходят трубы малых диаметров 25-40 мм, которые обеспечивают подачу тепла от котельной к дому или между зданиями на участке.

Промышленные объекты применяют теплотрассы Ecoflex для технологических процессов, требующих транспортировки горячей воды или незамерзающих теплоносителей. Химическая стойкость полимерных материалов позволяет работать с различными типами жидкостей. На производственных площадках трубопроводы прокладывают как подземно, так и надземно на эстакадах, используя крепежные системы производителя.

Муниципальные объекты — школы, больницы, административные здания — подключаются к теплосетям через предизолированные трубы при модернизации существующих систем или строительстве новых. Низкие теплопотери снижают эксплуатационные расходы, что критично для бюджетных организаций. Срок службы трубопроводов превышает 30 лет, что соответствует периоду амортизации капитальных объектов.

Системы теплоснабжения для сельскохозяйственных комплексов, тепличных хозяйств, животноводческих ферм требуют надежной подачи тепла круглый год. Теплотрассы Упонор устойчивы к агрессивным средам, биологическому воздействию, не корродируют в грунтах с повышенной влажностью. Гибкость труб упрощает прокладку на участках со сложным рельефом без применения тяжелой техники.

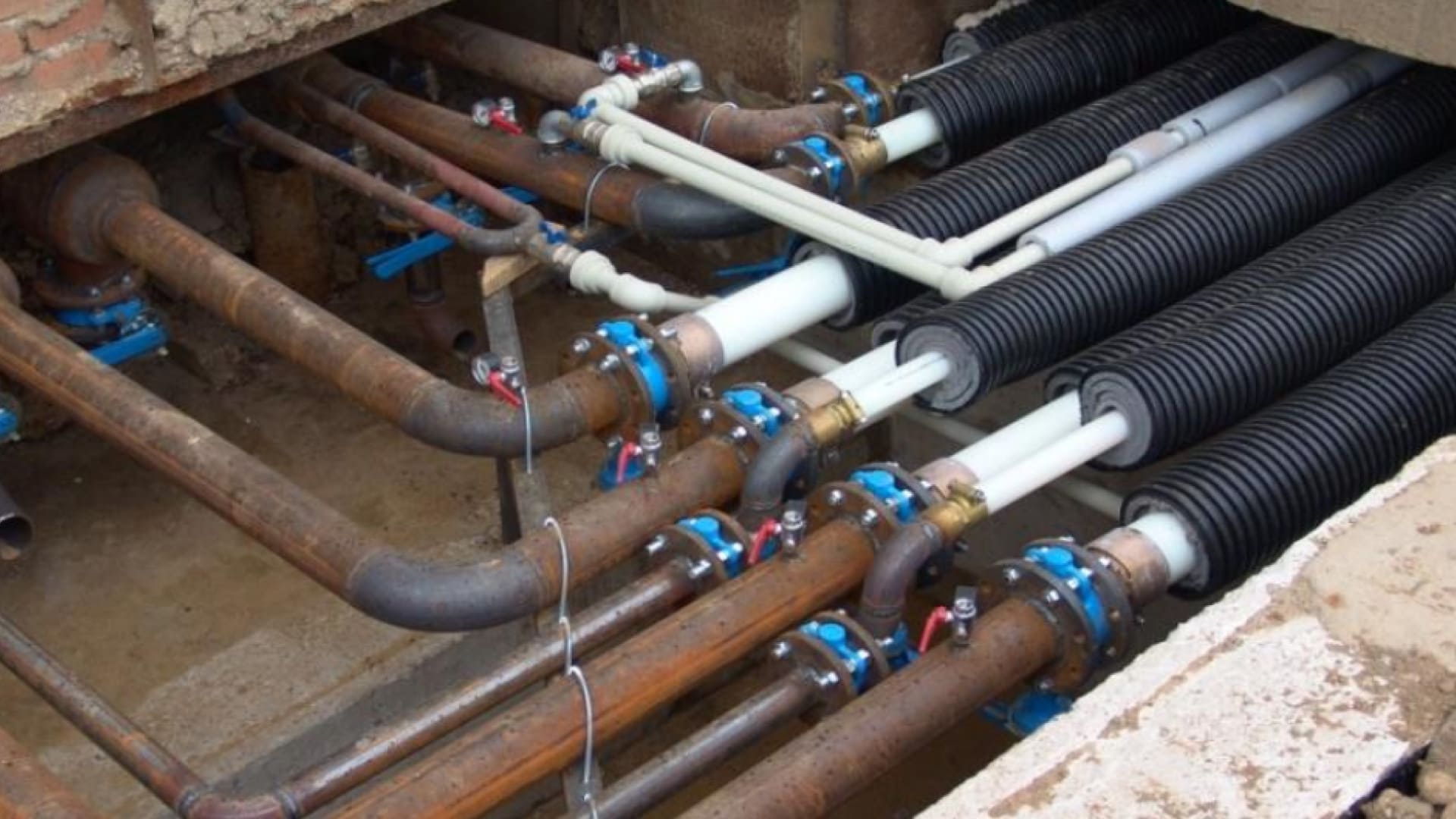

Реконструкция старых теплосетей часто выполняется методом протяжки новых полимерных труб внутри существующих стальных магистралей. Диаметры Ecoflex подобраны так, что трубопроводы 32-90 мм проходят внутри изношенных стальных труб без демонтажа последних. Это сокращает объем земляных работ и не нарушает благоустройство территории.

Временные объекты строительства, вахтовые поселки, мобильные котельные используют теплотрассы Упонор благодаря простоте монтажа и возможности демонтажа с последующим повторным использованием. Соединения на цанговых фитингах разбираются без повреждения труб, что позволяет перемещать систему на новую площадку.

Подключение зданий с собственными котельными к резервным источникам тепла или объединение нескольких источников в единую систему требует надежных магистралей с минимальными потерями. Четырехтрубная система Quattro обеспечивает одновременную подачу тепла на отопление и ГВС от разных источников с раздельным учетом.

Спортивные сооружения, бассейны, аквапарки потребляют значительные объемы горячей воды. Теплотрассы большого диаметра 110-160 мм транспортируют теплоноситель от центральной котельной к точкам потребления с теплопотерями не более 3-5% на протяженных участках. Изоляция сохраняет температуру воды даже при прокладке в неотапливаемых технических каналах.

Гостиничные комплексы и санатории с распределенной застройкой соединяют корпуса подземными теплотрассами, не нарушая ландшафт. Эстетика территории сохраняется, так как все коммуникации скрыты. Система обеспечивает стабильную температуру в подающей линии независимо от погодных условий благодаря качественной изоляции.

Торговые центры и логистические комплексы с большими площадями требуют протяженных теплотрасс от центрального теплового узла до удаленных помещений. Гибкие трубы прокладывают в техподпольях, подвалах, по эстакадам без необходимости компенсаторов температурного расширения на прямых участках до 100 метров.

Технология производства теплотрасс Ecoflex от Uponor

Теплотрассы Ecoflex производятся по технологии многослойной экструзии с одновременным формированием внутренней трубы, изоляционного слоя и защитной оболочки. Процесс происходит непрерывно на специализированных линиях, что обеспечивает высокую точность параметров и отсутствие зазоров между слоями. Внутренняя рабочая труба изготавливается из сшитого полиэтилена PE-Xa методом пероксидной сшивки. Этот метод обеспечивает степень сшивки выше 70%, что придает материалу повышенную термостойкость и способность восстанавливать форму после деформаций. Температурный диапазон эксплуатации составляет от -50°C до +95°C с кратковременными пиками до +110°C. Изоляционный слой формируется из вспененного полиуретана плотностью 60-70 кг/м³. Вспенивание происходит непосредственно в процессе производства между рабочей трубой и наружной оболочкой, что исключает воздушные полости и обеспечивает равномерное распределение материала по всей длине. Коэффициент теплопроводности изоляции составляет 0,024-0,027 Вт/(м·К) при температуре +10°C. Наружная защитная оболочка выполняется из полиэтилена высокой плотности PE-HD с добавлением стабилизаторов, защищающих от ультрафиолета. Толщина оболочки варьируется от 2,3 до 5,5 мм в зависимости от диаметра трубы. Материал выдерживает механические нагрузки при прокладке в грунте и не разрушается при контакте с агрессивными средами. В системах с двумя и четырьмя трубами используется технология параллельного размещения рабочих труб в едином изоляционном блоке. Трубы фиксируются распорками через определенные интервалы, затем вся конструкция заливается полиуретановой пеной и закрывается наружной оболочкой. Расстояние между осями труб рассчитывается так, чтобы минимизировать теплопередачу между подающей и обратной линиями. Контроль качества включает проверку на каждом этапе производства. Рабочие трубы проходят гидравлические испытания давлением 30 бар, изоляция проверяется на отсутствие пустот методом рентгеновского сканирования, наружная оболочка тестируется на прочность при растяжении и ударную вязкость. Каждая партия сопровождается протоколом испытаний с указанием характеристик. Для систем с электрообогревом в изоляционный слой интегрируется греющий кабель или система контроля утечек. Кабель прокладывается по спирали вдоль рабочей трубы и соединяется с системой управления через выводы в муфтах. Система контроля утечек состоит из двух медных проводников, которые при попадании влаги в изоляцию замыкают цепь и подают сигнал на контроллер. Производственные линии Uponor позволяют изготавливать трубы длиной до 150 метров в бухтах для диаметров до 90 мм и до 12 метров в прямых отрезках для больших диаметров. Это сокращает количество соединений на объекте и ускоряет монтаж. Трубы маркируются с указанием типа системы, диаметра, класса давления и даты производства с интервалом каждые 0,5 метра.

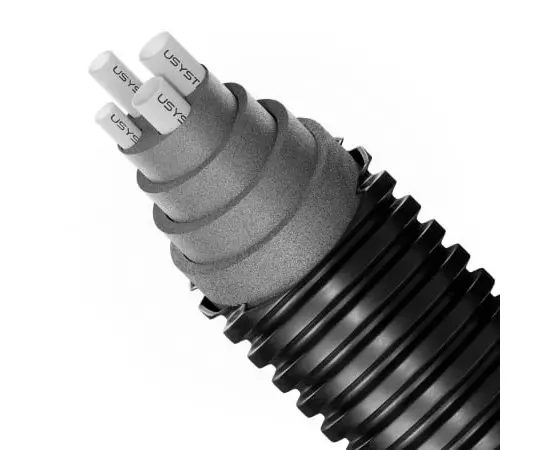

Обзор системы Кваттро для комплексного теплоснабжения

Система Ecoflex Quattro представляет собой предизолированную четырехтрубную конструкцию, объединяющую в одной защитной оболочке две подающие трубы отопления, одну обратную и одну трубу для холодного водоснабжения. Все четыре трубопровода помещены в общую гофрированную оболочку из полиэтилена с единым слоем термоизоляции из вспененного полиуретана. Подающие трубы изготавливаются из сшитого полиэтилена PEX-a с кислородным барьером EVOH. Диаметры рабочих труб в системе Quattro варьируются в зависимости от конфигурации: для отопления применяются трубы 25×2,3 мм, 32×2,9 мм или 40×3,7 мм, для холодного водоснабжения — 25×2,3 мм или 32×2,9 мм. Наружный диаметр защитной оболочки составляет от 175 до 250 мм в зависимости от комплектации. Температурный диапазон эксплуатации Quattro охватывает от -40°С до +95°С при постоянной работе, с кратковременными пиками до +100°С. Рабочее давление в контуре отопления достигает 6 бар для диаметров до 32 мм и 10 бар для диаметра 40 мм. Система водоснабжения рассчитана на давление до 10 бар. Особенность конструкции Quattro заключается в возможности раздельной прокладки контуров с разными температурными режимами в едином канале. Трубы отопления работают при температуре теплоносителя 70-95°С, в то время как труба холодного водоснабжения транспортирует воду температурой 5-15°С. Термоизоляция толщиной от 45 до 60 мм предотвращает теплопередачу между контурами и минимизирует потери тепла в грунт. Система Quattro решает задачу комплексного инженерного обеспечения объектов через один траншейный канал. Вместо прокладки отдельных магистралей для отопления и водоснабжения застройщик получает единую коммуникацию, что снижает объем земляных работ на 60-70% по сравнению с традиционным подходом. Ширина траншеи под Quattro составляет 0,4-0,5 м при глубине заложения 0,7-1,2 м в зависимости от климатической зоны и типа грунта. Применение системы Quattro наиболее оправдано в проектах малоэтажной застройки — коттеджных поселках, таунхаусах, кластерных районах с централизованным теплоснабжением от модульной котельной. Система обеспечивает одновременную подачу тепла на отопление и горячее водоснабжение через двухконтурную схему, а также холодное водоснабжение всех домов в пределах одной магистрали. В жилых комплексах с малоэтажной застройкой Quattro позволяет организовать поквартирную разводку от центрального теплового пункта. Каждая квартира или дом подключается к магистрали через узел ввода, где осуществляется разделение потоков на отопительный контур, контур ГВС и холодное водоснабжение. Такая схема упрощает учет потребления ресурсов и дает возможность индивидуального регулирования температуры в помещениях. Теплопотери в системе Quattro составляют 15-22 Вт/м при разности температур между теплоносителем и окружающей средой в 50°С. Для сравнения: традиционные стальные трубы в изоляции из минеральной ваты теряют 35-45 Вт/м при тех же условиях. Снижение потерь достигается за счет применения закрытоячеистого пенополиуретана плотностью 60-65 кг/м³ с коэффициентом теплопроводности 0,027 Вт/(м·К). Гофрированная защитная оболочка из полиэтилена высокой плотности обеспечивает механическую защиту изоляции и рабочих труб от внешних воздействий. Гофра выдерживает кольцевую жесткость SN8, что соответствует нагрузке до 8 кН/м² и позволяет прокладывать систему под проезжей частью с интенсивным движением при достаточном слое засыпки. Длина одной секции Quattro в стандартной поставке составляет 77 или 100 метров, что минимизирует количество соединений на протяженных участках. Система поставляется в бухтах для диаметров до 40 мм включительно, что упрощает транспортировку и раскатку на объекте. Для монтажа не требуется специализированная техника — достаточно стандартного экскаватора и ручного инструмента для работы с полиэтиленом. Соединение секций Quattro выполняется через комплектные муфты, которые содержат фитинги для каждой из четырех труб, изоляционные элементы и термоусадочную манжету для герметизации оболочки. Монтаж одной муфты занимает 2-3 часа с учетом подготовки труб, установки фитингов и термоусадки защитного кожуха. Для контроля качества соединений применяется система индикаторных проводников, встроенных в изоляцию. Система мониторинга Ecoflex включает в себя сигнальные провода, уложенные в толще изоляции по всей длине трубопровода. При повреждении оболочки и проникновении влаги в изоляционный слой происходит замыкание цепи, и система фиксирует точное место дефекта. Это позволяет оперативно локализовать проблему до возникновения серьезной аварии или значительного роста теплопотерь. Применение Quattro целесообразно при длине магистралей от 200 до 1500 метров. На коротких участках до 100 метров экономическая эффективность снижается из-за высокой доли затрат на узлы ввода и распределительные камеры. На расстояниях свыше 1,5 км может потребоваться организация промежуточных тепловых пунктов для компенсации гидравлических потерь и поддержания температурного графика. В климатических условиях с минимальной температурой грунта ниже -10°С рекомендуется увеличение глубины заложения Quattro до 1,2-1,5 м или применение дополнительного слоя изоляции на участках выхода трубопровода к распределительным узлам. Производитель предоставляет расчетные таблицы теплопотерь для различных условий эксплуатации, что позволяет точно определить необходимую толщину изоляции на этапе проектирования. Организация холодного водоснабжения в составе Quattro имеет ограничения по производительности: максимальный расход через трубу 32 мм составляет около 2,5 м³/ч при скорости потока до 1,5 м/с. Для поселков с числом домов более 50-70 единиц требуется прокладка отдельной магистрали холодного водоснабжения большего диаметра, а Quattro используется только для распределительных веток. Система Quattro совместима с различными источниками тепла: газовыми и дизельными котельными, тепловыми насосами, когенерационными установками. Ключевое требование — возможность поддержания температурного графика 70/40°С или 80/50°С в зависимости от климатической зоны и теплотехнических характеристик зданий. При использовании низкотемпературных источников необходима установка дополнительного оборудования для подготовки ГВС.

Технические характеристики Quattro

Система Quattro включает четыре трубопровода в одной теплоизолированной оболочке: две трубы для отопления (подающая и обратная), труба для холодного водоснабжения и труба для горячей воды. Все трубопроводы выполнены из сшитого полиэтилена PEX-a, который обеспечивает молекулярную память материала и устойчивость к термическим деформациям. Диаметры труб в системе Quattro:

• Трубы отопления: 25×2,3 мм, 32×2,9 мм или 40×3,7 мм
• Труба холодного водоснабжения: 25×2,3 мм
• Труба горячего водоснабжения: 20×2,0 мм

Наружный диаметр защитной оболочки из полиэтилена высокой плотности составляет от 175 до 225 мм в зависимости от конфигурации труб отопления. Толщина теплоизоляции из пенополиуретана варьируется от 45 до 60 мм, что обеспечивает коэффициент теплопроводности не более 0,027 Вт/(м·К). Рабочие параметры системы:

Теплоизоляция Quattro имеет закрытоячеистую структуру с плотностью около 70 кг/м³. Защитная оболочка изготовлена из полиэтилена PE80 или PE100 с повышенной стойкостью к ультрафиолету и механическим нагрузкам. Соединение труб внутри системы выполнено методом аксиальной запрессовки муфт, что исключает использование дополнительных уплотнителей. Система оснащена встроенной системой контроля герметичности. Между теплоизоляцией и защитной оболочкой расположена сигнальная медная проволока диаметром 1,5 мм, которая позволяет обнаружить проникновение влаги в изоляционный слой. При попадании воды изменяется электрическое сопротивление между проволокой и трубопроводами. Длина поставки труб Quattro составляет от 6 до 115 метров в зависимости от диаметра. Трубы диаметром до 200 мм поставляются в бухтах, что сокращает количество соединений на трассе. Радиус изгиба труб составляет 1,5—2,0 метра для оболочки диаметром 175 мм и 2,5—3,0 метра для диаметра 225 мм. Масса погонного метра системы Quattro:

• При диаметре оболочки 175 мм: 12—14 кг/м
• При диаметре оболочки 200 мм: 15—17 кг/м
• При диаметре оболочки 225 мм: 18—21 кг/м

Теплопотери системы при разнице температур в 50 °C составляют:

• Для труб отопления 25 мм: 14—16 Вт/м
• Для труб отопления 32 мм: 18—20 Вт/м
• Для труб отопления 40 мм: 22—25 Вт/м

Материал труб PEX-a производится методом пероксидной сшивки, что обеспечивает степень сшивки не менее 70%. Это придает трубам высокую стойкость к растрескиванию под напряжением и температурным колебаниям. Коэффициент линейного расширения составляет 0,15 мм/(м·К), что требует компенсации при прокладке длинных участков. Защитная оболочка выдерживает нагрузку от грунта при глубине заложения до 3 метров без дополнительных защитных конструкций. При большей глубине или прокладке под дорогами требуется применение усиленных оболочек или защитных футляров.

Экономическая выгода использования Quattro

Система Quattro снижает капитальные затраты на строительство теплотрассы на 25-35% по сравнению с прокладкой отдельных магистралей для отопления, горячего водоснабжения и питьевой воды. Основная экономия достигается за счет сокращения объема земляных работ: одна траншея вместо трех отдельных, меньше точек врезки и подключения. Монтаж системы требует в 2-3 раза меньше времени. Бригада из 4 человек прокладывает 50-70 метров Quattro за смену, тогда как три отдельные магистрали при тех же условиях занимают 2-3 дня работы. Сокращение сроков строительства уменьшает затраты на аренду техники и оплату труда. Теплоизоляция в системе Quattro работает эффективнее за счет взаимного расположения труб. Трубы отопления и ГВС с высокой температурой теплоносителя находятся в общей изоляционной оболочке, что снижает теплопотери на 18-22% по сравнению с раздельной прокладкой. Труба холодного водоснабжения, расположенная в том же пространстве, защищена от промерзания без дополнительного обогрева. Эксплуатационные расходы снижаются благодаря встроенной системе контроля. Кабель обнаружения протечек позволяет выявить повреждение в течение нескольких часов и точно определить место аварии с погрешностью до 1 метра. Это сокращает время простоя системы и объем ремонтных работ. При повреждении одной из труб остальные продолжают функционировать, что критично для объектов с круглосуточным теплоснабжением. Срок окупаемости системы Quattro составляет 3-5 лет для объектов с протяженностью магистралей от 500 метров. Чем больше протяженность, тем выше экономический эффект. Для жилого комплекса на 300 квартир с длиной теплотрассы 1,2 км экономия на строительстве достигает 3,5-4 млн рублей, а снижение теплопотерь дает дополнительную экономию около 450 тыс. рублей ежегодно. Обслуживание системы упрощается: одна точка врезки вместо трех, единый график планово-предупредительных работ, меньше запорной арматуры и контрольных колодцев. Это снижает затраты на содержание инженерных сетей на 30-40% в год.

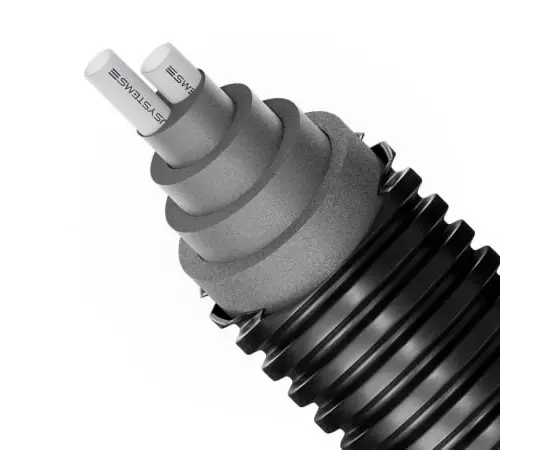

Термо Твин — двухтрубное решение для отопления

Термо Твин (Thermo Twin) представляет собой предизолированную систему из двух труб в общей защитной оболочке, предназначенную для подачи и обратного контура отопления. Конструкция объединяет подающую и обратную линии в единый элемент, что упрощает прокладку и снижает трудозатраты на монтаж по сравнению с раздельными трубопроводами. Основное применение системы — тепловые сети малой и средней мощности: частные дома, коттеджные поселки, небольшие жилые комплексы, административные здания. Thermo Twin подходит для случаев, когда требуется доставить тепло от котельной или теплового узла до потребителя без необходимости подачи воды или других сред. Внутренние трубы изготавливаются из сшитого полиэтилена PE-Xa по технологии Engel, что обеспечивает высокую температурную стойкость и гибкость материала. Температурный диапазон эксплуатации — от -40°C до +95°C в постоянном режиме, кратковременно допускается нагрев до +110°C. Толщина теплоизоляции из вспененного полиуретана составляет от 22 до 30 мм в зависимости от диаметра труб, что обеспечивает низкие теплопотери. Защитная оболочка выполнена из гофрированного полиэтилена высокой плотности (PE-HD), устойчивого к механическим повреждениям, влаге и агрессивным средам в грунте. Гофрированная структура увеличивает жесткость системы и позволяет прокладывать трубы без дополнительной защиты в траншеях на глубине от 0,5 м. Система поставляется в бухтах длиной до 200 метров для диаметров 16-32 мм и до 100 метров для диаметров 40-50 мм. Такая упаковка позволяет прокладывать длинные участки без соединений, что сокращает количество потенциальных мест утечек и упрощает логистику на объекте. Для соединения труб используются специальные фитинги Ecoflex с гильзами, которые обеспечивают герметичность и сохраняют теплоизоляционные свойства в местах стыков. Коэффициент теплопроводности изоляции составляет 0,027 Вт/(м·К), что соответствует современным требованиям энергоэффективности. Теплопотери для труб диаметром 25×2,3 мм (подача и обратка) при разности температур 50°C между теплоносителем и грунтом составляют около 12 Вт/м. Для диаметра 40×3,7 мм теплопотери увеличиваются до 18 Вт/м. Преимущество двухтрубной конструкции — снижение времени монтажа. При прокладке раздельных труб требуется две траншеи или одна широкая траншея с раздельной укладкой, что увеличивает объем земляных работ. Thermo Twin укладывается как единая система, траншея нужна шириной около 30-40 см в зависимости от диаметра наружной оболочки. Система не требует устройства компенсаторов на прямых участках длиной до 50 метров благодаря гибкости труб из сшитого полиэтилена. Температурные деформации компенсируются естественным изгибом трубы в траншее. На поворотах используются фитинги или радиус изгиба не менее 8 диаметров наружной защитной оболочки. Thermo Twin совместим с различными типами котлов: газовыми, твердотопливными, электрическими, тепловыми насосами. Рабочее давление системы — до 6 бар, что достаточно для большинства автономных систем отопления. Для подключения к центральным тепловым сетям с повышенным давлением система не подходит — в таких случаях применяются системы Quattro или Single большего диаметра. Особенность эксплуатации — необходимость контроля качества теплоносителя. Сшитый полиэтилен устойчив к коррозии, но система требует использования незамерзающих теплоносителей или антифризов в случае риска промерзания. Допускается использование гликолевых смесей концентрацией до 50%. Для объектов с протяженностью трассы до 300 метров и тепловой мощностью до 50 кВт Thermo Twin является оптимальным решением. При большей протяженности или мощности потребуются трубы большего диаметра или переход на системы с улучшенной изоляцией. Система также подходит для подключения отдельных зданий к общей котельной в пределах участка или поселка.

Варианты диаметров и комплектации Thermo Twin

Система Thermo Twin выпускается в диапазоне диаметров от 25/20 до 175/160 мм для подающей и обратной труб. Каждое обозначение содержит два числа: первое указывает внешний диаметр защитной оболочки, второе — наружный диаметр рабочей трубы из сшитого полиэтилена. Например, маркировка 90/32 означает защитную оболочку 90 мм и рабочую трубу 32 мм. Наиболее востребованные типоразмеры:

• 25/20 и 32/25 — для подключения отдельных зданий малой этажности и частных домов
• 40/32 и 50/40 — для небольших жилых объектов и распределительных веток
• 63/50 и 75/63 — для магистральных участков в коттеджных поселках
• 90/75 и 110/90 — для районных сетей и крупных объектов
• 125/110, 140/125, 160/140 и 175/160 — для основных магистралей с высокой нагрузкой

Комплектация зависит от способа прокладки и требований проекта. Базовая версия включает двухтрубную систему в общей изоляции и сигнальные провода для контроля протечек. Расширенная комплектация дополняется электрическим греющим кабелем мощностью от 10 до 30 Вт на метр, что позволяет компенсировать теплопотери на длинных участках или обеспечить подогрев труб при длительных простоях. Для проектов с повышенными требованиями к энергосбережению доступна комплектация с усиленной теплоизоляцией толщиной на 20-30% больше стандартной. Коэффициент теплопроводности изоляции составляет 0,024 Вт/(м·К), что снижает теплопотери до 8-12 Вт/м при температуре теплоносителя 70°С и окружающей среды 0°С. Длина стандартных бухт различается по диаметрам: трубы до 50/40 поставляются в бухтах по 100-200 метров, диаметры 63/50 и 75/63 — по 50-100 метров. Трубы большего диаметра начиная с 90/75 производятся только в прямых отрезках длиной 6 или 12 метров из-за ограниченной гибкости. Для соединения участков предусмотрены готовые соединительные комплекты под каждый типоразмер. Комплект включает термоусаживаемую муфту, изоляционные элементы, герметизирующие манжеты и соединители для сигнальных проводов. Монтажные наборы стандартизированы, что упрощает работу и исключает несовместимость компонентов. Для подключения к коллекторам и распределительным узлам используются специальные переходные муфты Thermo Twin/S, которые разделяют двухтрубную систему на два отдельных патрубка. Муфты доступны для всех диаметров и обеспечивают герметичное соединение с сохранением теплоизоляционных свойств.

Однотрубная система Сингл для специальных задач

Система Ecoflex Singleplus предназначена для транспортировки одного потока теплоносителя в случаях, когда двухтрубная схема избыточна или технически нецелесообразна. Конструкция включает одну рабочую трубу из сшитого полиэтилена внутри защитной оболочки из полиэтилена высокой плотности с промежуточным слоем изоляции из пенополиуретана. Основная область применения — подключение отдельных объектов к центральной сети теплоснабжения, где требуется только подающая или только обратная линия. Система востребована при организации тупиковых ответвлений, подключении насосных станций, резервных источников тепла, а также для транспортировки технологических жидкостей в промышленности. Диапазон диаметров рабочих труб составляет от 25 до 250 мм, что позволяет обеспечить производительность от небольших частных объектов до крупных промышленных установок. Защитная оболочка выпускается в размерах от 90 до 450 мм в зависимости от толщины изоляционного слоя и диаметра рабочей трубы. Толщина изоляции варьируется в зависимости от температурных требований и условий прокладки. Стандартная серия 1 обеспечивает базовую теплоизоляцию для температур теплоносителя до 95°C, серия 2 рассчитана на эксплуатацию при температурах до 110°C с повышенными требованиями к энергоэффективности. Коэффициент теплопроводности изоляции не превышает 0,027 Вт/(м·К). Важная особенность Singleplus — возможность прокладки с использованием компенсационных изгибов вместо дорогостоящих компенсаторов. Трубы поставляются в бухтах длиной до 200 метров для малых диаметров и отрезками по 6 или 12 метров для диаметров от 110 мм. Бесстыковая прокладка снижает количество соединений и потенциальных точек теплопотерь. Система комплектуется переходными элементами для стыковки со стальными трубопроводами, задвижками, насосным оборудованием. Соединительные муфты обеспечивают герметичность стыков рабочей трубы и непрерывность изоляционного слоя. Для контроля состояния системы предусмотрена возможность интеграции датчиков влажности и температуры. Однотрубная конфигурация снижает стоимость проекта на 30-40% по сравнению с двухтрубными решениями в ситуациях, где возврат теплоносителя организован другим способом или не требуется вовсе. Типичный пример — подключение здания к тепловому пункту с последующей разводкой внутри объекта собственными силами. Singleplus применяется для транспортировки холодной воды в системах централизованного водоснабжения, где требуется защита от промерзания. Изоляция предотвращает образование конденсата на поверхности трубы при прокладке в грунте с высоким уровнем грунтовых вод или в помещениях с повышенной влажностью. Система адаптирована для подземной прокладки на глубине от 0,5 до 2 метров без дополнительных каналов и лотков. Защитная оболочка выдерживает нагрузки от грунта и транспорта при соблюдении требований к песчаной подушке и обратной засыпке. Для наземной и надземной установки предусмотрены опорные конструкции с учетом температурных расширений. Рабочее давление в системе достигает 10 бар для стандартных исполнений и 16 бар для усиленных версий. Температурный диапазон эксплуатации от -50°C до +90°C кратковременно, что позволяет использовать Singleplus в суровых климатических условиях и для высокотемпературных технологических процессов. Особое внимание при проектировании уделяется компенсации температурных удлинений. Для труб в бухтах предусмотрена укладка змейкой с расчетным запасом на линейное расширение. Для прямых участков используются П-образные или Г-образные компенсационные участки, размеры которых определяются расчетом в зависимости от длины трубопровода и диапазона температур. Singleplus подходит для систем горячего водоснабжения в гостиницах, больницах, спортивных комплексах, где требуется доставка горячей воды от центрального теплового пункта до точек разбора без организации циркуляции. Изоляция минимизирует остывание воды при транспортировке на расстояние до 500 метров. В промышленности система используется для транспортировки технологических жидкостей: растворов, масел, хладагентов. Химическая стойкость сшитого полиэтилена к большинству агрессивных сред расширяет возможности применения за рамки традиционного теплоснабжения. Монтаж однотрубной системы не требует специализированного оборудования сверх того, что используется для двухтрубных конфигураций. Технология сварки встык для соединения защитной оболочки и электромуфтовая сварка для рабочей трубы стандартизированы и выполняются обученным персоналом. Срок службы системы Singleplus составляет не менее 30 лет при соблюдении условий эксплуатации и качественном монтаже. Производитель предоставляет гарантию на материалы и целостность изоляционного слоя, что подтверждается сертификатами и протоколами испытаний.

Сравнительная таблица характеристик Кваттро, Термо Твин и Сингл

Системы Ecoflex отличаются по конструкции, назначению и диапазону применения. Выбор зависит от конкретных требований проекта: количества подключаемых объектов, протяженности трасс, необходимости подачи горячей воды и бюджета.

Системы Quattro целесообразны для объектов с одновременной потребностью в отоплении и горячем водоснабжении. Снижение объема земляных работ и количества соединений компенсирует более высокую стоимость труб. Для магистралей протяженностью свыше 500 метров с подключением многоквартирных домов выбор Кваттро сокращает сроки строительства на 30-40%.

Thermo Twin подходит для локальных участков сетей, где требуется только отопление или только ГВС. Система востребована при реконструкции существующих трасс, когда нужно заменить изношенные коммуникации без расширения функционала. Диапазон диаметров до 250 мм позволяет использовать Термо Твин для объектов средней мощности.

Single применяется в трех случаях: для магистральных трасс большого диаметра (свыше 250 мм), для отдельных подающих или обратных линий при асимметричной схеме разводки, для технологических трубопроводов на промышленных предприятиях. Возможность выбора диаметра до 500 мм делает Сингл единственным вариантом для крупных объектов теплоснабжения.

Все три системы используют одинаковую теплоизоляцию из пенополиуретана с закрытоячеистой структурой. Разница в теплопотерях определяется не качеством изоляции, а конструктивными особенностями: в Quattro четыре трубы находятся в едином тепловом контуре, что снижает общие потери тепла по сравнению с четырьмя раздельными трубами аналогичного диаметра.

Системы обнаружения протечек работают одинаково во всех типах труб: между изоляцией и внешней оболочкой размещаются сигнальные проводники, которые замыкаются при попадании влаги. Подключение к контроллеру позволяет определить место повреждения с точностью до нескольких метров, что критично для трасс, проложенных под дорогами или зданиями.

При выборе между системами учитывается не только текущая потребность, но и перспективы развития объекта. Прокладка Quattro с запасом по диаметру обходится дешевле, чем последующая прокладка дополнительной трассы для ГВС. Для поселков с поэтапным вводом домов в эксплуатацию разумно закладывать Кваттро на магистральных участках и Thermo Twin на ответвлениях к отдельным зданиям.

Критерии выбора теплотрассы для конкретного объекта

Выбор теплотрассы Uponor начинается с расчета тепловой нагрузки объекта. Для жилого здания площадью 1000 м² в средней полосе России потребуется система с суммарной пропускной способностью около 100 кВт при температуре теплоносителя 70/50°C. Промышленные объекты с технологическими процессами могут требовать мощности до 500 кВт и более. Точный расчет учитывает климатическую зону, класс энергоэффективности здания и режим эксплуатации.

Протяженность магистрали влияет на выбор между системами Кваттро, Термо Твин и Сингл. При длине трассы до 50 метров теплопотери составляют 3-5% от общей мощности системы. На расстояниях свыше 200 метров потери возрастают до 12-15%, что требует увеличения диаметра труб или применения дополнительной изоляции. Система Кваттро с четырьмя независимыми контурами оптимальна для разветвленных сетей коттеджных поселков, где общая длина может достигать нескольких километров.

Глубина прокладки определяется климатическими условиями и характером грунта. В Московской области минимальная глубина залегания составляет 0,7-1,0 метра до верха защитной оболочки. В северных регионах этот показатель увеличивается до 1,5 метра. Для участков с высоким уровнем грунтовых вод применяются системы с усиленной гидроизоляцией наружной оболочки. Прокладка на глубине менее 0,5 метра допускается только под пешеходными зонами при использовании дополнительной механической защиты.

Тип грунта влияет на способ монтажа и необходимость подготовительных работ. Песчаные и супесчаные грунты позволяют укладывать трубы непосредственно в траншею с песчаной подушкой толщиной 100 мм. Глинистые и каменистые грунты требуют полной песчаной обсыпки трубопровода слоем 200-300 мм со всех сторон. На торфяных грунтах необходима укладка на железобетонные плиты или свайное основание для предотвращения просадки.

Режим эксплуатации системы определяет требования к изоляции. Для круглогодичной работы с температурой теплоносителя 90-120°C используется стандартная изоляция из вспененного полиуретана толщиной 44-68 мм в зависимости от диаметра труб. Сезонное отопление с температурой до 70°C допускает применение труб с изоляцией 34-50 мм. Системы горячего водоснабжения с температурой 60-65°C могут комплектоваться трубами минимальной изоляции при длине трассы до 30 метров.

Количество потребителей и схема разводки определяют конфигурацию системы. Один жилой дом подключается через систему Термо Твин с двумя трубами подачи и обратки. Для поселка из 20-50 домов применяется Кваттро с магистральными трубами большого диаметра и ответвлениями меньшего сечения к каждому объекту. Промышленный комплекс с несколькими цехами требует комбинированной схемы из магистральных линий Кваттро и распределительных веток Термо Твин.

Давление в системе ограничивает выбор диаметра труб. Рабочее давление труб Ecoflex составляет 6-10 бар в зависимости от типоразмера. При давлении в котельной 4-5 бар для трассы длиной 100 метров достаточно труб DN 25-32. Системы с давлением 8-9 бар на удалении 300-500 метров требуют труб DN 40-50 для подающей линии. Превышение расчетного давления на 20% сокращает срок службы системы на 30-40%.

Необходимость одновременной прокладки коммуникаций делает систему Кваттро приоритетной для новых объектов. Четыре трубы в одной оболочке заменяют отдельные прокладки отопления, горячего и холодного водоснабжения, что сокращает объем земляных работ на 60-70%. На существующих объектах при реконструкции одной из систем проще применить Сингл или Термо Твин, не затрагивая действующие коммуникации.

Бюджет проекта влияет на выбор между стандартной и усиленной изоляцией. Трубы с увеличенной толщиной изоляции стоят на 25-35% дороже, но снижают теплопотери на 40-50%. Для трассы длиной 200 метров экономия тепловой энергии составляет 15-20 МВт·ч за отопительный сезон. При стоимости тепла 1500 рублей за Гкал окупаемость дополнительных затрат наступает через 3-4 года эксплуатации.

Сроки реализации проекта определяют доступность конкретных типоразмеров. Стандартные диаметры DN 25-50 для систем Термо Твин и Кваттро поставляются со склада в течение 1-2 недель. Трубы большого диаметра DN 80-125 изготавливаются под заказ с циклом производства 4-6 недель. Специальные комплектации с греющим кабелем или системой утечек требуют согласования технического задания и производства в течение 8-10 недель.

Требования к системе контроля определяют комплектацию теплотрассы. Базовая поставка включает трубы с индикаторным проводом для обнаружения повреждений. Системы с электронным мониторингом утечек комплектуются дополнительными датчиками и модулем управления, что увеличивает стоимость на 15-20%. Для объектов с повышенными требованиями к надежности применяются системы с двойным контуром индикации и резервированием критичных участков.

Выбор для жилых комплексов и многоквартирных домов

Для жилых комплексов и многоквартирных домов оптимальным решением становится система Кваттро, которая объединяет в одной защитной оболочке подающий и обратный трубопроводы отопления, а также трубы холодного и горячего водоснабжения. Такая конфигурация сокращает объем земляных работ в 4 раза по сравнению с прокладкой отдельных коммуникаций и снижает стоимость траншеи на 60-70%. При выборе диаметров учитывают количество подключаемых квартир и расчетную тепловую нагрузку. Для дома на 50-70 квартир достаточно Кваттро с трубами отопления DN32-40, для комплексов на 150-200 квартир требуются диаметры DN50-65. Трубы водоснабжения обычно выбирают на 1-2 типоразмера меньше: при DN40 для отопления подходит DN25 или DN32 для ХВС и ГВС. Для магистральных участков между жилыми корпусами применяют систему Термо Твин, которая обеспечивает транспортировку теплоносителя на расстояния до 500 метров без промежуточных камер. Диаметры от DN65 до DN125 покрывают потребности микрорайонов с населением до 3000 человек. Водоснабжение в таких случаях прокладывают отдельными линиями Сингл, что упрощает ремонт и обслуживание. В новостройках с современными системами учета целесообразно использовать Кваттро с интегрированным кабелем мониторинга, который передает данные о влажности изоляции и температуре теплоносителя. Это позволяет обнаружить протечку на ранней стадии и избежать затопления подвалов или размыва грунта. При реконструкции существующих тепловых сетей в жилых кварталах выбор зависит от конфигурации старых коммуникаций. Если водоснабжение уже проложено отдельно и находится в рабочем состоянии, достаточно заменить только теплотрассу на Термо Твин. Полная замена на Кваттро оправдана при одновременной изношенности всех коммуникаций и наличии бюджета на комплексную модернизацию. Для подключения отдельных подъездов или секций применяют отводы от магистральной линии с использованием тройников Ecoflex. Диаметр отвода рассчитывают исходя из количества квартир в секции: для 20-30 квартир достаточно DN25, для 40-60 квартир — DN32. Длина отводов обычно не превышает 50 метров, что исключает критические теплопотери. В проектах с подземными паркингами теплотрассу прокладывают под перекрытием паркинга или в специальных технических каналах вдоль стен. Кваттро подходит для такого монтажа благодаря компактности и высокой механической прочности защитной оболочки, которая выдерживает вес грунта и транспорта над траншеей глубиной от 0,7 метра.

Оптимальное решение для промышленных объектов

Промышленные объекты требуют теплотрасс с высокой пропускной способностью, минимальными теплопотерями и длительным сроком службы без остановок производства. Система Ecoflex Quattro становится основным выбором для предприятий с централизованным теплоснабжением, когда нужно одновременно обеспечить отопление, горячее водоснабжение и возврат теплоносителя. Для производственных площадок с большими расстояниями между объектами подходят трубы диаметром от 90/175 до 160/315 мм. Такие размеры обеспечивают транспортировку теплоносителя на расстояние до 2-3 км с минимальными потерями температуры. Слой изоляции толщиной 45-77,5 мм сохраняет теплопотери на уровне 8-15 Вт/м при температуре носителя 80-100°C. Для технологических линий, требующих стабильной температуры теплоносителя, применяется Ecoflex Thermo Twin. Двухтрубная конфигурация обеспечивает постоянную циркуляцию с точным поддержанием температурного режима. Система подходит для объектов пищевой промышленности, где отклонение температуры на 2-3°C критично для технологического процесса. Предприятия химической промышленности используют однотрубную систему Ecoflex Sингл для транспортировки агрессивных сред и высокотемпературных жидкостей. Рабочее давление до 16 бар и температура до 140°C позволяют применять трубы в системах с перегретой водой. Защитная оболочка из полиэтилена выдерживает воздействие нефтепродуктов и промышленных растворителей в грунте. Складские комплексы и логистические центры площадью от 5000 м² требуют разветвленной сети теплоснабжения. Применение предизолированных труб сокращает монтажные работы на 40-50% по сравнению со стальными трубами в канальной прокладке. Отсутствие необходимости строительства каналов снижает общую стоимость проекта на 25-30%. Для объектов с ограниченным пространством под прокладку коммуникаций используется вариант Quattro с четырьмя трубами в одной изоляции. Диаметр защитной оболочки 315-400 мм заменяет четыре отдельных канала, экономя до 60% площади траншеи. Это критично для реконструкции действующих предприятий, где невозможно масштабное вскрытие территории. Энергоемкие производства с потреблением тепла более 5 МВт получают экономию на эксплуатационных расходах за счет низких теплопотерь. Расчетная экономия составляет 180-250 тысяч рублей в год на каждые 100 метров трассы диаметром 110 мм при работе 8 месяцев в году. Окупаемость превышения стоимости над стальными трубами наступает через 4-6 лет эксплуатации. Объекты с круглосуточным режимом работы требуют надежности без плановых остановов на ремонт. Срок службы теплотрасс Uponor 30-50 лет без промежуточного обслуживания позволяет избежать простоев производства. Система контроля герметичности через сигнальные провода обнаруживает протечку на ранней стадии, до критических повреждений. Для предприятий с несколькими производственными корпусами эффективна кольцевая схема прокладки с резервированием. При повреждении одного участка теплоснабжение продолжается через обратное направление кольца. Это обеспечивает бесперебойность работы критичных технологических процессов.

Теплоснабжение частных домов и коттеджных поселков

Для частного домостроения и коттеджных поселков основным критерием выбора становится баланс между стоимостью системы и минимальными эксплуатационными затратами. Протяженность трасс в таких проектах обычно составляет от 50 до 500 метров, что требует особого внимания к теплопотерям на единицу длины. Термо Твин оптимален для подключения отдельных коттеджей к центральной котельной поселка. Система обеспечивает подачу и обратку теплоносителя с температурой до 95°С при давлении до 10 бар, чего достаточно для большинства бытовых систем отопления. Диаметры 25/90, 32/90 и 40/110 мм покрывают потребности домов площадью от 100 до 400 м². При расстоянии от котельной до дома менее 100 метров теплопотери не превышают 8-12 Вт/м, что при правильном расчете дает экономию топлива до 15% по сравнению с неизолированными трубами. Кваттро используется в поселках, где кроме отопления требуется централизованное горячее водоснабжение. Четырехтрубная конфигурация позволяет разделить контуры отопления и ГВС, что повышает комфорт и упрощает регулировку температуры в каждом доме. Такое решение экономически оправдано при количестве домов от 10 единиц и выше, когда стоимость дополнительных труб компенсируется снижением расходов на обслуживание и отсутствием необходимости установки индивидуальных бойлеров. Сингл применяется для подключения хозяйственных построек, гаражей, бань или гостевых домов, где требуется только подача теплоносителя без организации полноценного отопительного контура. Диаметры 25/63 и 32/75 мм обеспечивают достаточную производительность при длине трассы до 30-40 метров. Однотрубная система снижает затраты на прокладку на 35-40% относительно двухтрубных решений. При выборе системы для коттеджного поселка учитывается глубина промерзания грунта. В средней полосе России трубы укладываются на глубину 1,2-1,5 метра, в северных регионах — до 1,8-2 метров. Предизолированные трубы Uponor сохраняют теплоизоляционные свойства при укладке ниже уровня грунтовых вод благодаря герметичной наружной оболочке из полиэтилена. Для небольших поселков из 5-8 домов экономически целесообразна прокладка Термо Твин диаметром 32/90 мм от центральной котельной мощностью 100-150 кВт. Удельная стоимость метра трассы в таком случае составляет 2800-3200 рублей с учетом фитингов и монтажа. Окупаемость системы за счет экономии на топливе и обслуживании наступает через 7-9 лет эксплуатации. В поселках премиум-класса с домами площадью от 300 м² предпочтительна система Кваттро с диаметрами труб отопления 40 мм и ГВС 25 мм в общей оболочке 175 или 200 мм. Это обеспечивает стабильную температуру горячей воды 55-60°С в точках разбора без задержек и охлаждения в магистрали. Стоимость метра такой трассы достигает 5500-6800 рублей, но исключает необходимость в дорогостоящих накопительных водонагревателях в каждом доме. Для автономного отопления частного дома с собственной котельной Сингл используется для подключения теплых полов в гараже или подогрева грунта в теплице. Прокладка однотрубной системы диаметром 25/63 мм на расстояние 20-25 метров обходится в 45000-55000 рублей под ключ, включая земляные работы и подключение.

Преимущества систем Юсистемс Ecoflex перед традиционными решениями

Системы Юсистемс Ecoflex от Uponor отличаются от традиционных стальных теплотрасс принципиальной конструкцией. В классических решениях используются стальные трубы с минераловатной изоляцией в оцинкованном кожухе, что требует регулярного обслуживания и защиты от коррозии. Предизолированные трубы Ecoflex состоят из внутренних рабочих труб из сшитого полиэтилена или полибутилена, слоя пенополиуретановой изоляции и защитной оболочки из полиэтилена высокой плотности. Главное преимущество полимерных систем — отсутствие коррозии. Стальные теплотрассы подвержены ржавлению как снаружи из-за грунтовых вод, так и изнутри из-за качества теплоносителя. Срок службы стальных труб в грунте редко превышает 15-20 лет даже при качественной защите. Трубы Ecoflex рассчитаны на 50 лет эксплуатации без деградации материала. Теплопотери в системах Юсистемс значительно ниже. Пенополиуретановая изоляция имеет коэффициент теплопроводности 0,027 Вт/(м·К), тогда как минеральная вата в традиционных конструкциях — около 0,045-0,050 Вт/(м·К). При диаметре трубы 63 мм теплопотери в системе Ecoflex Thermo Twin составляют порядка 14-16 Вт/м при разности температур 70°C, в то время как стальная теплотрасса того же диаметра теряет 25-30 Вт/м. Монтаж предизолированных труб требует меньше времени и оборудования. Стальные трубы соединяются сваркой с последующей изоляцией стыков в полевых условиях, что требует квалификации сварщиков, контроля качества швов и защиты места соединения. Трубы Ecoflex соединяются компрессионными или электросварными муфтами, для работы с которыми достаточно базового обучения. Монтаж одного соединения занимает 15-20 минут против 1-2 часов для стальной трубы. Вес системы влияет на транспортировку и укладку. Стальная теплотрасса DN 50 с изоляцией весит около 25-30 кг на погонный метр. Система Ecoflex диаметром 63 мм весит 3-4 кг/м. Это позволяет укладывать трубы бухтами длиной до 200 метров без промежуточных соединений, тогда как стальные трубы поставляются отрезками по 6-12 метров. Гибкость полимерных труб упрощает прокладку на сложных участках. Минимальный радиус изгиба для Ecoflex Twin диаметром 40 мм составляет 5 диаметров трубы, что позволяет обходить препятствия без использования дополнительных фитингов. Стальные трубы требуют сварки отводов на каждом повороте трассы. Традиционные теплотрассы нуждаются в компенсаторах температурного расширения через каждые 30-50 метров. Гибкость труб Ecoflex компенсирует линейное расширение естественным изгибом, что исключает необходимость в компенсаторах на прямых участках до 150-200 метров. Герметичность систем Юсистемс обеспечивается заводским исполнением. Защитная оболочка из полиэтилена полностью предотвращает попадание влаги в изоляционный слой. В стальных конструкциях места соединений остаются уязвимыми к проникновению грунтовых вод, что ведет к намоканию минеральной ваты и росту теплопотерь. Система контроля протечек в трубах Ecoflex позволяет выявлять повреждения на ранней стадии. Сигнальные провода, встроенные в изоляцию, фиксируют попадание влаги и передают информацию о месте нарушения герметичности. В традиционных системах протечка обнаруживается только после появления видимых признаков — провала грунта или потери давления. Эксплуатационные расходы снижаются за счет отсутствия необходимости в регулярном обслуживании. Стальные теплотрассы требуют периодической проверки состояния изоляции, ревизии компенсаторов, контроля коррозии и при необходимости — замены поврежденных участков. Системы Ecroflex после монтажа не нуждаются в профилактических работах. Температурный диапазон эксплуатации у полимерных систем шире для большинства задач теплоснабжения. Трубы Ecoflex работают при температуре теплоносителя до +95°C в постоянном режиме и до +110°C кратковременно. Для жилых и коммерческих объектов с температурой подачи 70-80°C этого достаточно. Стальные трубы необходимы только при температуре выше 110°C, что характерно для промышленных объектов. Глубина заложения теплотрасс Ecoflex может быть меньше за счет прочности защитной оболочки. При прокладке под пешеходными зонами достаточно 0,6-0,8 метра, под проезжей частью — 1,0-1,2 метра. Стальные трубы обычно укладывают на глубину от 1,2 метра, что увеличивает объем земляных работ. Восстановление поврежденного участка в системах Юсистемс проще. Для замены секции трубы достаточно вырезать дефектный отрезок и установить ремонтную муфту. Ремонт стальной теплотрассы включает вырезку участка, сварку нового отрезка, изоляцию места соединения и проверку качества шва. Экологическая безопасность полимерных труб выше. Материалы Ecoflex не содержат тяжелых металлов и не загрязняют грунт при утилизации. Стальные трубы требуют утилизации металлолома и минеральной ваты, которая может содержать связующие на основе фенолформальдегидных смол.

Особенности монтажа предизолированных труб Uponor

Монтаж предизолированных труб Uponor требует соблюдения технологии, разработанной производителем для обеспечения герметичности системы и сохранения изоляционных свойств. Основная задача — исключить попадание влаги в пространство между рабочей трубой и защитной оболочкой, поскольку даже минимальное намокание теплоизоляции приводит к росту теплопотерь и снижению эффективности системы. Трубы поставляются бухтами или отрезками длиной до 12 метров в зависимости от диаметра и типа системы. Кваттро и Термо Твин выпускаются в бухтах до DN40, что позволяет прокладывать участки без промежуточных соединений. Трубы большего диаметра идут отрезками, требующими использования муфт для соединения. Перед началом работ проверяют целостность защитной оболочки и отсутствие механических повреждений. Трубы укладывают в траншею на песчаное основание толщиной минимум 100 мм. Глубина заложения определяется климатической зоной и назначением трассы: для систем отопления достаточно 0,5-0,7 м, для ГВС с высокой температурой теплоносителя — до 1 м. Радиус изгиба ограничен: для труб в полиэтиленовой оболочке он составляет 5-10 диаметров в зависимости от типа системы. Изгибы выполняют плавно, без заломов и деформации защитного кожуха. При необходимости резких поворотов используют фасонные элементы — отводы с заводской изоляцией. Соединения выполняют через специальные термоусаживаемые муфты, которые входят в комплект поставки или приобретаются отдельно. Процесс монтажа муфты включает несколько этапов: на рабочих трубах делают сварное соединение встык или фитингом, затем на место стыка надевают термоусаживаемую манжету, которую прогревают строительным феном до полной усадки. Поверх манжеты монтируют защитную муфту из двух половин, которую также прогревают до герметичного соединения с основной оболочкой. Для контроля герметичности изоляции в систему Ecoflex интегрирована сигнальная жила — медный провод, проложенный в теплоизоляционном слое. Перед засыпкой траншеи измеряют сопротивление между сигнальным проводом и рабочими трубами. При нарушении герметичности влага замыкает цепь, что фиксируется контрольным прибором. Это позволяет выявить дефекты до запуска системы. При прокладке через стены фундамента или перекрытия используют защитные гильзы с уплотнением. Гильза должна выступать за плоскость стены на 50-100 мм с каждой стороны. Зазор между трубой и гильзой заполняют эластичным герметиком, допускающим температурные расширения. Компенсация температурных расширений в системах Uponor обеспечивается естественным изгибом труб при укладке змейкой или П-образными компенсаторами на прямых участках длиной более 50 м. Фиксированные опоры устанавливают на отводах и поворотах, скользящие — на прямых участках с шагом 1-2 метра в зависимости от диаметра. После укладки труб выполняют гидравлическое испытание рабочих линий давлением в 1,5 раза превышающим рабочее, но не менее 6 бар. Время выдержки под давлением — минимум 2 часа. Падение давления более 0,2 бар указывает на наличие утечек. Засыпку траншеи проводят послойно с уплотнением. Первый слой песка толщиной 200-300 мм над трубами трамбуют вручную, чтобы не повредить оболочку. Последующие слои уплотняют виброплитой или катком. В местах прохождения дорог и площадок с транспортной нагрузкой трубы укладывают в защитные каналы или увеличивают глубину заложения. Монтаж систем Кваттро с четырьмя трубами требует внимательности при маркировке линий: подающую и обратную линии отопления обычно обозначают красными и синими метками, линии ГВС — желтыми или белыми. Путаница в подключении приводит к некорректной работе всей системы. Для соединения с котельной или распределительным узлом используют переходные муфты, позволяющие перейти с предизолированной трубы на обычные стальные или полимерные трубопроводы. Переходные узлы размещают в технических помещениях или колодцах с обеспечением доступа для обслуживания. Время монтажа системы Ecoflex сокращается по сравнению с традиционными каналами в 3-4 раза за счет отсутствия необходимости сооружения лотков, укладки отдельной изоляции и устройства колодцев. Бригада из трех человек укладывает до 50-70 метров трассы DN32-40 за смену включая соединения и испытания.

Соединительные элементы и фитинги для систем Ecoflex

Системы Ecoflex комплектуются специализированными соединительными элементами, которые обеспечивают герметичность стыков и сохраняют теплоизоляционные свойства трубопровода. Основные типы соединений:

• Прямые муфты — для соединения труб одного диаметра на прямых участках трассы
• Редукционные переходы — для стыковки труб разных диаметров
• Отводы под углами 30°, 45°, 90° — для изменения направления трассы без нарушения изоляционного слоя
• Тройники — для создания ответвлений от магистрального трубопровода
• Концевые заглушки — для герметизации торцов при подключении к оборудованию

Все фитинги поставляются с предварительно установленной изоляцией из пенополиуретана и защитной оболочкой из полиэтилена. Внутренние соединения медиатруб выполняются методом пайки с использованием капиллярных фитингов или резьбовых соединений в зависимости от диаметра и условий эксплуатации. Для систем Quattro используются специальные четырехканальные муфты, которые одновременно соединяют все четыре трубы внутри общей изоляции. Конструкция муфты предусматривает отдельные камеры для подающей и обратной линий отопления, а также для труб водоснабжения, что исключает температурное влияние контуров друг на друга. В системах Thermo Twin применяются двухканальные соединительные элементы. Особенность конструкции — смещенное расположение труб внутри изоляции, которое требует точного позиционирования при монтаже. Производитель маркирует верхнюю часть муфты для правильной ориентации при установке. Для системы Single используются стандартные одноканальные муфты увеличенного диаметра, рассчитанные на работу с трубами до DN 250. При монтаже труб большого диаметра применяются сварные соединения с последующей установкой термоусаживаемых манжет для восстановления изоляционного контура. Комплект уплотнительных элементов включает:

• Термоусаживаемые манжеты для защитной оболочки — стягиваются строительным феном при температуре 120-140°C
• Торцевые уплотнители для герметизации стыка изоляции
• Клеевые составы для фиксации изоляционных сегментов
• Алюминиевые хомуты для дополнительной фиксации защитной оболочки

Производитель требует использования только оригинальных соединительных элементов Uponor. Применение универсальных муфт сторонних производителей приводит к потере гарантии и повышению теплопотерь на стыках до 40% по сравнению с заводскими показателями. Для контроля качества монтажа в системах предусмотрены сигнальные проводники, которые проходят через все соединительные муфты. Обрыв проводника или изменение его сопротивления указывает на нарушение герметичности изоляции и возможное проникновение влаги. Система мониторинга подключается к центральному пульту и позволяет определить участок повреждения с точностью до 1 метра. Отдельная категория фитингов — элементы для подключения к тепловым пунктам и котельным. Концевые комплекты Ecoflex End включают переходные муфты с фланцевыми или резьбовыми соединениями, термоусаживаемые конусы для герметизации входа в здание, кабельные вводы для сигнальных проводников. Такие комплекты подбираются индивидуально в зависимости от типа системы и диаметра труб.

Расчет теплопотерь и энергоэффективность

Теплопотери предизолированных труб Uponor зависят от диаметра трубопровода, температуры теплоносителя, типа изоляции и условий прокладки. Производитель указывает удельные теплопотери в технической документации для каждой модели, что позволяет выполнить точный расчет еще на этапе проектирования. Для систем Ecoflex удельные теплопотери измеряются в Вт/м при разнице температур между теплоносителем и окружающей средой. Например, для Thermo Twin диаметром 2×40/175 при температуре подающей линии +90°С и обратной +70°С теплопотери составляют около 26 Вт/м. Для сравнения: стальные трубы в минераловатной изоляции того же диаметра теряют до 45-50 Вт/м при аналогичных условиях. Расчет общих теплопотерь выполняется по формуле: Q = q × L, где q — удельные теплопотери на погонный метр (Вт/м), L — длина трассы (м). При длине теплотрассы 200 метров и удельных потерях 26 Вт/м суммарные потери составят 5,2 кВт. За отопительный сезон (210 суток) это означает потери около 26 000 кВт·ч тепловой энергии. На величину теплопотерь влияет температура грунта или воздуха вокруг трубопровода. При подземной прокладке на глубине 0,7-1,2 метра температура грунта в средней полосе России составляет +5…+8°С зимой, что создает более благоприятные условия по сравнению с надземной прокладкой при —20…—30°С. Разница в теплопотерях может достигать 15-20%. Система Quattro демонстрирует более высокую энергоэффективность за счет размещения четырех труб в общей изоляционной оболочке. Взаимное тепловое влияние подающих и обратных линий снижает суммарные потери на 8-12% по сравнению с раздельной прокладкой двух систем Thermo Twin. Это особенно заметно на протяженных участках длиной более 500 метров. Толщина изоляции напрямую определяет энергоэффективность. Uponor выпускает трубы с различными сериями изоляции: стандартной, усиленной и максимальной. Усиленная изоляция увеличивает наружный диаметр на 20-30 мм, но снижает теплопотери на 25-35%. Дополнительные затраты на материал окупаются за 3-5 лет эксплуатации при высоких тарифах на тепловую энергию. При расчете энергоэффективности учитывается коэффициент теплопроводности изоляции. Для пенополиуретана Ecoflex он составляет 0,027-0,029 Вт/(м·К), что обеспечивает высокие теплоизолирующие свойства. Материал сохраняет характеристики при длительном воздействии влаги, в отличие от минеральной ваты, теплопроводность которой возрастает при намокании до 0,045-0,055 Вт/(м·К). Для объективной оценки экономии энергии сравнивают годовые теплопотери разных систем. Теплотрасса Thermo Twin длиной 500 метров теряет примерно 65 000 кВт·ч за сезон. Стальная труба в традиционной изоляции той же длины — около 115 000 кВт·ч. При стоимости тепловой энергии 2000 рублей за Гкал (1163 кВт·ч) экономия составляет 86 000 рублей ежегодно. Система мониторинга CUPS (Cable Under Pipe Shield), доступная для труб Uponor, позволяет обнаруживать утечки и контролировать состояние изоляции. Раннее выявление повреждений предотвращает увеличение теплопотерь и снижает затраты на ремонт. Без системы контроля скрытая утечка может годами увеличивать расход энергии на 10-15%. Температура теплоносителя существенно влияет на потери. Снижение температуры подачи с +95°С до +70°С уменьшает теплопотери на 30-40%. Низкотемпературные системы отопления с использованием конденсационных котлов и теплых полов максимально эффективны в сочетании с предизолированными трубами Uponor. Коэффициент полезного действия теплотрассы рассчитывается как отношение доставленной потребителю энергии к выработанной на источнике. Для систем Ecoflex при правильном проектировании КПД достигает 96-98% на расстояниях до 1 км. Традиционные теплотрассы в изношенном состоянии имеют КПД 75-85%, что означает потери четверти вырабатываемой энергии. Влияние способа прокладки на энергоэффективность проявляется в разных условиях теплообмена. Бесканальная прокладка непосредственно в грунте обеспечивает стабильную температуру окружающей среды. Прокладка в каналах создает воздушные прослойки, которые при неплотных люках увеличивают конвективные потери на 10-18%. Для точного расчета используют специализированное программное обеспечение, учитывающее все факторы: профиль трассы, перепады высот, режимы эксплуатации, климатические данные региона. Uponor предоставляет калькуляторы теплопотерь для своих систем, которые формируют детальные отчеты по каждому участку теплотрассы.

Гарантии производителя и срок службы теплотрасс

Uponor предоставляет стандартную гарантию на предизолированные трубы Ecoflex сроком 10 лет с момента монтажа. Гарантия распространяется на несущие трубы из сшитого полиэтилена PEXa, защитную оболочку из полиэтилена и теплоизоляционный слой из вспененного полиуретана. При соблюдении рекомендаций по монтажу и эксплуатации расчетный срок службы систем составляет не менее 50 лет. Гарантийные обязательства действуют при выполнении следующих условий: монтаж выполнен сертифицированными специалистами, использованы оригинальные соединительные элементы и фитинги Uponor, проведены гидравлические испытания согласно инструкции производителя, соблюдены температурные и эксплуатационные параметры системы. Максимально допустимая температура теплоносителя для труб Ecoflex составляет 95°C при рабочем давлении до 6 бар для труб диаметром до 110 мм и до 10 бар для труб большего диаметра. При обнаружении заводского брака производитель обязуется заменить дефектные участки за свой счет. Гарантия не распространяется на повреждения, возникшие в результате механических воздействий при земляных работах, превышения допустимых температур и давлений, использования несовместимых теплоносителей или некорректного монтажа соединений. Для подтверждения гарантийных обязательств необходимо сохранить документы: накладные на поставку продукции с указанием партии и даты производства, протоколы гидравлических испытаний, акты выполненных работ и сертификат монтажной организации. Регистрация гарантии происходит через официальных дистрибьюторов Uponor в течение 30 дней после завершения монтажа. Реальный срок эксплуатации теплотрасс зависит от условий прокладки и интенсивности использования. Системы, проложенные в грунте ниже глубины промерзания без значительных механических нагрузок, служат 50-60 лет. При надземной прокладке с защитой от УФ-излучения и температурных перепадов срок составляет 40-50 лет. Наиболее критичным элементом являются соединительные муфты — при правильном монтаже они сохраняют герметичность весь расчетный период эксплуатации. Трубы PEXa устойчивы к химическому воздействию большинства теплоносителей, включая растворы гликолей концентрацией до 50%. Материал не подвержен коррозии и зарастанию внутреннего сечения отложениями, что обеспечивает стабильность гидравлических характеристик системы на протяжении всего срока службы. Полиуретановая изоляция не впитывает влагу и сохраняет теплоизоляционные свойства при длительной эксплуатации во влажном грунте. Расширенная гарантия до 15 лет доступна для крупных объектов при заключении дополнительного договора и выполнении технического надзора силами представителей производителя. Такая опция целесообразна для промышленных комплексов и объектов социальной инфраструктуры с повышенными требованиями к надежности теплоснабжения. Производитель гарантирует доступность запасных частей и соединительных элементов в течение всего срока службы систем. Uponor поддерживает обратную совместимость новых модификаций продукции с ранее выпущенными сериями, что упрощает ремонт и модернизацию существующих теплотрасс. Для систем, смонтированных более 10 лет назад, возможен подбор аналогичных по характеристикам комплектующих из актуального ассортимента.

Ценовое сравнение и бюджетирование проекта

Стоимость теплотрассы Uponor формируется из нескольких компонентов: цены труб, соединительных элементов, работ по монтажу и эксплуатационных расходов на протяжении всего срока службы. Базовая цена труб Ecoflex зависит от типа системы и диаметра: Thermo Single обходится дешевле при закупке материалов, Thermo Twin находится в средней ценовой категории, а Quattro требует максимальных начальных вложений. Для труб диаметром 25 мм стоимость погонного метра Thermo Single начинается от 1200-1500 рублей, Thermo Twin — от 1800-2300 рублей, Quattro — от 3500-4200 рублей. При увеличении диаметра до 63 мм цены возрастают: Single — 3000-3800 рублей, Twin — 4500-5800 рублей, Quattro — 8000-10500 рублей за метр. Эти цифры отражают среднерыночные значения без учета сезонных колебаний и объемов закупки. Фитинги и соединительные элементы добавляют к бюджету 15-25% от стоимости труб. Прямая муфта для труб 25 мм стоит от 800 до 1200 рублей, тройник — от 2500 до 4000 рублей, угловой отвод — от 1500 до 2200 рублей. Для труб большего диаметра цены на фитинги растут пропорционально: муфта на 63 мм обойдется в 3500-5000 рублей, тройник — в 12000-16000 рублей. Монтажные работы оцениваются от 400 до 800 рублей за погонный метр в зависимости от сложности трассы, глубины прокладки и условий объекта. Земляные работы по подготовке траншеи добавляют 300-600 рублей за метр при глубине до 1,5 метров. Монтаж в стесненных условиях или при необходимости горизонтально-направленного бурения увеличивает стоимость работ до 1200-1800 рублей за метр. При сравнении с традиционными стальными трубами в канальной прокладке разница в начальных затратах составляет 20-40% в пользу классических решений. Стальная труба диаметром 50 мм в защитном коробе с минераловатной изоляцией обходится в 2500-3200 рублей за метр материалов и монтажа против 3800-4600 рублей за Thermo Twin аналогичного диаметра. Однако эксплуатационные расходы меняют картину. Теплопотери стальных труб в 2-3 раза выше, чем у Ecoflex, что создает ежегодные дополнительные расходы на энергоноситель. Для трассы протяженностью 100 метров с температурой теплоносителя 70°C разница в теплопотерях составляет 15-25 кВт. При тарифе на тепловую энергию 2000 рублей за Гкал и продолжительности отопительного сезона 200 суток годовая экономия достигает 50000-85000 рублей. Обслуживание стальных трубопроводов требует регулярной ревизии изоляции, антикоррозионной обработки и замены поврежденных участков. Средние годовые затраты на обслуживание составляют 3-5% от стоимости системы. Предизолированные трубы Uponor не нуждаются в таком обслуживании — расходы ограничиваются контролем системы мониторинга, что составляет менее 1% от стоимости. Окупаемость дополнительных вложений в систему Ecoflex наступает через 3-5 лет для объектов с круглогодичным теплопотреблением и через 5-8 лет для сезонных систем отопления. При расчете на полный срок службы 30-50 лет экономический эффект от использования труб Uponor достигает 40-60% совокупной стоимости владения по сравнению со стальными аналогами. Объем закупки существенно влияет на конечную цену. При заказе от 500 метров труб производитель предоставляет скидку 5-8%, от 1000 метров — 10-15%, от 3000 метров — до 20-25%. Крупные застройщики и подрядчики получают индивидуальные условия с дополнительными преференциями по срокам поставки и комплектации. Сезонность также отражается на ценах: в период межсезонья (апрель-май, сентябрь-октябрь) стоимость может быть на 5-12% ниже пиковых значений, характерных для активного строительного сезона. Предварительные заказы с длительным сроком исполнения позволяют зафиксировать более выгодные цены. Бюджетирование проекта должно учитывать скрытые расходы: доставку материалов, складское хранение, страхование груза, технический надзор при монтаже. Доставка труб большого диаметра длиной 12 метров требует специального транспорта и обходится в 8-15% от стоимости материалов при расстоянии от склада до объекта более 100 км. Резервный запас материалов в размере 3-5% от расчетного объема предотвращает простои при обнаружении брака или изменении проекта. Стоимость простоя бригады монтажников в 2000-3000 рублей в час делает наличие резерва экономически оправданным. Финансирование проекта возможно через лизинговые схемы, предлагаемые партнерами Uponor. Лизинг оборудования и материалов на 3-5 лет с авансом 15-25% позволяет распределить затраты и частично покрывать лизинговые платежи за счет экономии на энергоносителях. При проектировании нового объекта выбор системы Ecoflex снижает требования к диаметру траншеи и объему земляных работ. Экономия на земляных работах составляет 20-30% благодаря компактности предизолированных труб по сравнению с канальной прокладкой стальных труб в защитных коробах. Для корректного бюджетирования необходимо получить коммерческое предложение с детализацией по позициям: трубы каждого диаметра, все типы фитингов, заглушки, опоры, система мониторинга, монтажные работы с разбивкой по этапам. Предложение должно включать условия оплаты, сроки поставки и гарантийные обязательства. Сравнение предложений от разных поставщиков требует приведения к единым условиям: одинаковая комплектация, сопоставимые сроки, учет транспортных расходов. Разброс цен на идентичную продукцию у разных дилеров достигает 15-20%, что делает анализ рынка обязательным этапом подготовки проекта. Итоговая стоимость проекта теплоснабжения с использованием труб Uponor складывается из прямых затрат на материалы и монтаж, косвенных расходов на проектирование и надзор, эксплуатационных издержек на протяжении срока службы. Правильное распределение бюджета между этими статьями обеспечивает оптимальное соотношение начальных вложений и долгосрочной эффективности системы.

Типичные ошибки при выборе и монтаже теплотрасс

Неправильный выбор типа системы для конкретных условий эксплуатации приводит к переплате или недостаточной функциональности. Установка Quattro для простой двухтрубной системы отопления в частном доме увеличивает стоимость проекта на 30-40% без практической пользы. Обратная ситуация — использование Thermo Single для подачи горячей воды в многоквартирный дом — создает необходимость прокладки дополнительных линий и усложняет конструкцию.

Игнорирование температурных ограничений системы разрушает изоляцию и сокращает срок службы. Трубы Ecoflex рассчитаны на максимальную температуру теплоносителя 95°C при постоянной эксплуатации. Подача перегретой воды при температуре 110-120°C деформирует полиуретановую изоляцию и приводит к потере герметичности защитной оболочки в течение 2-3 лет вместо расчетных 30.

Ошибки в расчете диаметра трубопровода снижают эффективность системы. Занижение диаметра увеличивает гидравлическое сопротивление — для компенсации требуется установка более мощного насосного оборудования. Завышение диаметра повышает капитальные затраты на 15-25% и увеличивает объем теплоносителя в системе, что замедляет выход на рабочий режим.

Недостаточная глубина прокладки в грунте создает риск промерзания и механических повреждений. Минимальная глубина залегания защитной оболочки составляет 0,5 м от поверхности земли для пешеходных зон и 0,7 м для проезжей части. Прокладка на глубине 0,3-0,4 м приводит к деформации труб при проезде техники и промерзанию грунта в зимний период в северных регионах.

Неправильная подготовка траншеи повреждает защитную оболочку при укладке. Наличие камней, строительного мусора и твердых включений в грунте создает точечные нагрузки на PE-HD оболочку. Обязательная песчаная подушка толщиной 10 см под трубами и 20 см сверху распределяет нагрузку и предотвращает механические повреждения. Засыпка траншеи без удаления крупных фракций приводит к появлению трещин в оболочке в течение первого года эксплуатации.

Нарушение технологии соединения труб разгерметизирует систему. Использование некачественных или несовместимых фитингов от других производителей не обеспечивает требуемой плотности стыков. Соединительные муфты Ecoflex Joint имеют специальную геометрию уплотнений, адаптированную под размеры труб Uponor. Применение универсальных муфт увеличивает риск протечек в местах стыков на 60-70%.

Недостаточная квалификация монтажников при работе со стыковочными узлами снижает надежность системы. Неправильная зачистка концов труб перед установкой муфты оставляет заусенцы, которые повреждают уплотнительные кольца. Отсутствие контроля момента затяжки соединений приводит к недостаточной или избыточной деформации уплотнителей. Производитель требует обучения монтажной бригады и использования динамометрических ключей для соединений диаметром от 90 мм.

Отсутствие компенсации температурных расширений создает напряжения в трубопроводе. Полиэтиленовые трубы изменяют длину на 2 мм на каждый метр при перепаде температуры 10°C. На участке длиной 50 м при нагреве от 0°C до 80°C линейное удлинение составляет 80 мм. Без установки компенсаторов или П-образных поворотов это приводит к деформации соединений и отрыву фитингов.

Игнорирование требований к радиусу изгиба повреждает внутренние трубы. Минимальный радиус изгиба для труб Ecoflex составляет 8-10 диаметров защитной оболочки в зависимости от типа системы. Попытка согнуть трубу Quattro DN 125 с радиусом менее 1 м создает залом внутренних труб PE-Xa и нарушает структуру изоляции. Для поворотов с малым радиусом используются угловые фитинги 45° или 90°.

Некачественная гидроизоляция соединительных муфт приводит к намоканию изоляции. Термоусадочные манжеты Ecoflex Casing End требуют равномерного прогрева по всей окружности трубы до температуры 120-140°C. Локальный перегрев газовой горелкой создает неравномерную усадку и оставляет зазоры для проникновения влаги. Попадание воды в изоляцию увеличивает теплопотери на 200-300% на участке длиной 5-7 м от места повреждения.

Несоблюдение последовательности монтажа систем с сигнализацией протечек делает систему контроля неработоспособной. В трубах с интегрированными сигнальными проводниками необходима непрерывность электрической цепи на всей длине трассы. Повреждение или обрыв сигнальных жил при соединении муфт исключает обнаружение протечек на участках после места обрыва. Проверка целостности цепи омметром после каждого соединения предотвращает эту проблему.

Отсутствие маркировки и документирования трассы усложняет обслуживание и ремонт. Схема прокладки с точными координатами соединений, поворотов и проходов через препятствия необходима для локализации неисправностей. Без исполнительной документации поиск места протечки в разветвленной системе длиной несколько сотен метров занимает недели и требует вскрытия больших участков траншеи.

Преждевременный ввод системы в эксплуатацию без опрессовки скрывает дефекты монтажа. Гидравлическое испытание при давлении 1,5 от рабочего в течение 24 часов выявляет негерметичные соединения до засыпки траншеи. Обнаружение протечки после засыпки и благоустройства территории увеличивает стоимость ремонта в 5-7 раз из-за необходимости земляных работ и восстановления покрытий.

Использование несертифицированных материалов для ремонта нарушает гарантийные обязательства. Производитель предоставляет гарантию только при использовании оригинальных комплектующих Uponor. Установка кустарных муфт или термоусадочных манжет от сторонних производителей автоматически лишает права на гарантийное обслуживание всей системы, а не только отремонтированного участка.

Кейсы успешной реализации проектов с трубами Упонор

Жилой комплекс «Скандинавия» в Московской области использует систему Ecoflex Quattro для теплоснабжения 12 многоквартирных домов общей протяженностью магистралей 3,8 км. Проект реализован в 2019 году с применением труб диаметром от 40 до 160 мм. Температура подающей линии достигает 95°C при давлении 10 бар. За четыре года эксплуатации теплопотери составили 8,2% против проектных 12% при использовании традиционных решений. Застройщик зафиксировал снижение расходов на обогрев тепловых сетей на 34% по сравнению с аналогичным объектом на стальных трубах в ППУ изоляции.

Промышленная зона «Северный парк» в Санкт-Петербурге внедрила систему Thermo Twin для подключения производственных цехов и складских помещений. Общая площадь обогреваемых объектов составляет 47 000 м². Монтаж 2,1 км теплотрассы завершен за 18 рабочих дней силами бригады из 6 человек. Использованы трубы диаметром 110/200 мм для основных магистралей и 75/160 мм для ответвлений. Запуск системы выявил отклонение фактических теплопотерь от расчетных всего на 1,3%. Предприятие экономит 420 000 рублей ежегодно на эксплуатации по сравнению со стальными аналогами.

Коттеджный поселок «Заречье» в Ленинградской области оборудован разветвленной сетью Ecoflex Single для горячего водоснабжения 85 домов. Протяженность трубопроводов составила 6,4 км с диаметрами от 25 до 90 мм. Температура теплоносителя поддерживается на уровне 65°C. Монтаж выполнялся поэтапно в течение трех строительных сезонов с 2018 по 2020 год. Система работает без аварий и внеплановых ремонтов. Жители отмечают стабильную температуру горячей воды во всех точках водоразбора независимо от удаленности от котельной.

Медицинский центр в Казани перешел на теплоснабжение через Ecoflex Quattro при реконструкции инженерных систем. Замена участка теплотрассы длиной 340 метров проведена без остановки работы учреждения методом наращивания новой сети параллельно старой с последующим переключением. Диаметр труб 63 мм обеспечивает потребность здания в 580 кВт тепловой мощности. Измерения показали снижение температуры теплоносителя на участке всего на 0,8°C против 3,2°C в старой системе. Окупаемость инвестиций в замену трубопровода составила 4,7 года.

Тепличный комплекс в Краснодарском крае применяет Thermo Twin для обогрева производственных площадей 12 гектаров. Система работает круглогодично с температурой подачи 70-80°C в зависимости от сезона. Проложено 8,9 км труб диаметром 125/225 мм и 160/280 мм. Особенность проекта — прокладка части магистралей в зоне с высоким уровнем грунтовых вод на глубине 1,2 метра. За три года эксплуатации не зафиксировано проникновения влаги в теплоизоляционный слой. Агрономы отмечают равномерное распределение температуры по всей площади теплиц.

Спортивный комплекс с бассейном в Екатеринбурге использует комбинированную схему: Quattro для основного отопления и Single для подачи горячей воды в душевые и раздевалки. Общая длина сети составляет 1,6 км. Трубы проложены под открытыми спортивными площадками на глубине 0,8 метра без дополнительных защитных каналов. Система запущена в 2020 году и работает при расчетных параметрах без отклонений. Эксплуатационные службы фиксируют отсутствие необходимости в обслуживании трубопроводов за весь период работы.

Административное здание регионального правительства в Перми реализовало проект модернизации теплоснабжения с заменой 580 метров подводящих сетей на Ecoflex Thermo Twin диаметром 90/175 мм. Монтаж выполнен в период летнего профилактического отключения за 12 дней. Измерения теплопотерь после запуска показали результат 4,1 Вт/м при температуре теплоносителя 85°C и температуре грунта 5°C. Расчетное значение составляло 4,5 Вт/м. Фактическая экономия тепловой энергии достигла 180 Гкал в год.

База отдыха на берегу Байкала оборудована автономной котельной с распределительной сетью Ecoflex Single протяженностью 2,3 км для 32 гостевых домиков. Сложный рельеф местности потребовал прокладки труб на разных глубинах от 0,6 до 1,5 метров. Система включает участки с уклонами до 18 градусов. Трубы диаметром 40-75 мм справляются с транспортировкой теплоносителя температурой 70°C. За пять лет эксплуатации не возникало проблем с промерзанием участков или падением давления в удаленных точках.

Логистический центр международной компании в Новосибирске применяет Quattro для обогрева складских помещений класса А общей площадью 68 000 м². Теплотрасса длиной 4,2 км смонтирована с использованием труб диаметром 125 и 160 мм. Особенность объекта — работа при пониженном температурном графике 60/40°C для оптимизации затрат на отопление высотных помещений с системой воздушного обогрева. Гибкость системы Ecoflex позволила выполнить многочисленные повороты и обходы конструкций без применения компенсаторов.

Образовательный кластер из трех школ и детского сада в Воронеже подключен к центральной котельной через единую сеть Thermo Twin общей протяженностью 3,1 км. Диаметры труб от 90 до 140 мм подобраны с учетом неравномерности потребления тепла в течение суток. Проект включал прокладку участка длиной 420 метров методом горизонтально-направленного бурения под автомобильной дорогой. Система введена в эксплуатацию в 2021 году и обеспечивает стабильное теплоснабжение всех объектов при пиковых нагрузках до 2,8 МВт.

Где купить теплотрассу Uponor и как проверить оригинальность

Теплотрассы Uponor Ecoflex доступны через официальную дилерскую сеть производителя. Компания Uponor (до 2004 года известная как Wirsbo) работает в России через дистрибьюторов и авторизованных партнеров, список которых размещен на официальном сайте uponor.ru. Покупка через официальных представителей гарантирует подлинность продукции, соблюдение условий хранения и транспортировки, а также действие заводской гарантии. Крупные проекты обычно поставляются напрямую через региональных менеджеров Uponor. Для объектов с расходом материала от 500 погонных метров производитель предоставляет техническую поддержку на этапе проектирования, помощь в расчетах и выделение персонального менеджера проекта. Частные заказчики и небольшие подрядные организации закупают продукцию в специализированных торговых компаниях, имеющих статус официального дилера. При покупке необходимо запросить у продавца сертификаты соответствия и декларацию о соответствии техническому регламенту Таможенного союза. Оригинальная продукция Uponor имеет полный комплект документов, включая паспорт изделия на русском языке. Отсутствие документации или ее копии вместо оригиналов указывают на сомнительное происхождение товара. Признаки оригинальной продукции Uponor включают нанесенную методом печати маркировку на наружной оболочке трубы. Маркировка содержит название производителя Uponor, обозначение серии (Ecoflex Quattro, Thermo Twin или Singo), диаметр труб, дату производства и номер партии. Надписи выполнены четко, с равномерным шагом повторения вдоль всей длины трубы. Смазанные, нечеткие или частично стертые обозначения свидетельствуют о подделке или нарушении условий хранения. Цвет наружной оболочки служит дополнительным идентификатором. Оригинальные трубы Ecoflex имеют характерный темно-синий цвет защитной оболочки из полиэтилена высокой плотности. Оттенок равномерный по всей длине, без переходов или пятен. Контрафактная продукция часто отличается более светлым или неравномерным окрасом, что связано с использованием вторичного сырья или иного состава полимера. Для проверки подлинности можно воспользоваться онлайн-сервисом на сайте производителя, где по номеру партии проверяется соответствие заявленных характеристик. Номер партии указан в маркировке на трубе и в сопроводительных документах. Несовпадение данных или отсутствие партии в базе производителя однозначно указывает на контрафакт. Физические характеристики оригинальной продукции также отличаются от подделок. Толщина изоляционного слоя из пенополиуретана должна соответствовать заявленной в технической документации для конкретного типоразмера. Проверка возможна на срезе трубы: изоляция имеет равномерную мелкоячеистую структуру без крупных пустот и включений. Внутренние трубы из сшитого полиэтилена PEX-a обладают характерной упругостью и после деформации возвращаются к исходной форме без остаточных изгибов. Особое внимание следует уделить комплектности соединительных элементов при покупке муфт и фитингов. Оригинальные комплекты Ecoflex содержат все необходимые уплотнители, термоусадочные манжеты и крепежные элементы. Упаковка должна быть фирменной, с логотипом Uponor и артикулом изделия. Продажа соединительных элементов без упаковки или в нестандартной таре указывает на сомнительное происхождение. Цена продукции служит косвенным индикатором подлинности. Теплотрассы Uponor относятся к премиум-сегменту, и их стоимость не может быть существенно ниже рыночной. Скидки более 15-20% от среднерыночной цены при закупке стандартных объемов должны насторожить покупателя. Демпинг часто связан с реализацией контрафакта или продукции с истекающим сроком годности. При возникновении сомнений в подлинности уже приобретенной продукции можно обратиться в техническую службу Uponor с запросом на экспертизу. Производитель проводит анализ образцов и выдает заключение о соответствии или несоответствии продукции фирменным стандартам. Экспертиза платная, но ее стоимость оправдана при крупных закупках или в спорных ситуациях с поставщиком.
