Теплотрасса для дома: гибкие и предизолированные трубы — что лучше для отопления и водоснабжения

9 марта 2026

Когда я занялся коммуникациями на участке, быстро понял простую вещь: Теплотрасса для дома — это не одна труба, брошенная в траншею. Это связка решений, от которой зависят тепло в батареях, напор воды и счета за энергию. Я расскажу, какие задачи ставлю, из чего собираю линию и почему выбираю те или иные варианты.

Теплотрасса для дома: задачи, состав и варианты исполнения

Для себя я формулирую три ключевые задачи: передать тепло без лишних потерь, доставить воду нужной температуры и сохранить все это надежным годами. Чтобы этого добиться, подбираю тип трассы под расстояние, рельеф и режим работы котла или теплового насоса.

Отопление: подача и обратка до дома, стабильный гидравлический режим.
ГВС: быстрая подача горячей воды, часто с рециркуляцией.
ХВС: защита от промерзания и ударных нагрузок в грунте.

По исполнению у меня обычно три пути: гибкие предизолированные бухты, стальные предизолированные секции или пластик в жёстком кожухе. Смотрю на длину, число поворотов, температуру и бюджет.

Вариант	Где уместен	Плюсы/особенности
Гибкая предизолированная	Короткие/средние трассы, много изгибов	Минимум стыков, быстрая укладка
Сталь в ППУ кожухе	Длинные магистрали, высокие температуры	Жёсткость, ресурс, но сложнее монтаж
Пластик в жёстком кожухе	Средние температуры, ровные участки	Антикоррозия, легче стали

Мой личный ориентир простой: чем больше поворотов и меньше дистанция, тем охотнее беру гибкую трассу. На длинных прямых чаще выигрывает предизолированная сталь.

Какие системы объединяет теплотрасса: отопление, ГВС, ХВС

Я стараюсь вести все основные контуры одним коридором, чтобы сократить земляные работы и точки риска. В одной траншее соседствуют линии отопления, ГВС и ХВС. Иногда это один общий кожух, иногда раздельные ветки с общей изоляцией.

Отопление: подача и обратка. Так проще балансировать контур и контролировать потери.
ГВС: подача плюс рециркуляция для быстрого горячего крана без слива литров воды.
ХВС: подача с термоизоляцией и, при необходимости, греющим кабелем на критических участках.

Такое объединение упрощает обслуживание. Меньше траншей, меньше вводов в дом, меньше слабых мест. Главное — продумать расстояния между трубами, чтобы не греть ХВС и не ловить лишнюю конденсацию.

Из чего состоит линия: несущая труба, изоляция, кожух, кабель

Конструкция у меня послойная. В центре — несущая труба. Это может быть сталь для высоких температур, или пластик типа PEX/PE-RT, или PE100-RC для ХВС. Выбор зависит от давления, температуры и ресурса, который хочется получить.

Теплоизоляция: ППУ, ППЭ, каучук — задача одна, снизить теплопотери и защитить от конденсата.
Наружный кожух: обычно ПЭ. Он держит влагу, грунт, корни, ультрафиолет (при временном хранении).
Греющий кабель: ставлю точечно — на вводах, под фундаментом, у колодцев. Часто саморегулирующийся, с терморегуляцией.
Муфты и переходы: герметичные, под тип материала. Следую системным решениям одного производителя.

Лучше один раз выбрать совместимые слои и фитинги, чем потом охотиться за переходниками в грязной траншее.

Гибкие трубы: устройство, сильные и слабые стороны

Мне нравятся гибкие трассы за скорость и малое число соединений. В бухте идут одна или несколько несущих труб, плотная изоляция и общий ребристый кожух. Такой «шланг» ложится по плавным кривым без сварки колен. Радиус изгиба предсказуем, теплопотери стабильны, монтаж в один день реален.

Плюсы, которые я ценю:

Мало стыков — меньше шансов на протечки.
Быстрый монтаж и меньше техники на участке.
Хорошо обходят препятствия, удобно заводить в дом.

Но есть и ограничения:

Температура и давление ниже, чем у стали; важно не выходить за паспорт.
Линейное удлинение выше — нужна правильная укладка с запасом.
Фитинги стоят дороже, экономить на оригинальных не выходит.
Требовательность к засыпке: без камней и строительного мусора.

Мой вывод простой: если трасса до 40—50 м и с поворотами — гибкая система часто самая быстрая и безопасная по срокам. На экстремальные температуры или большие диаметры лучше смотреть в сторону предизолированной стали.

Когда выбирать гибкую теплотрассу

Выбираю гибкую трассу, когда важны скорость и минимум земляных работ. Нужен поворот под деревом, заезд к дому узкий, рельеф пляшет — гибкая труба спасает. Беру бухту, завожу цельным куском от котельной до ввода. Без лишних стыков в грунте и сварки. На участках 20—60 м это часто самое простое и недорогое решение. Особенно если диаметры до DN40 и низкотемпературное отопление: тёплые полы, фанкойлы, тепловой насос. Для бани, гаража, гостевого домика — вообще находка. При грамотной изоляции теплопотери держатся в узде, а монтаж занимает день-два. Если нужен греющий кабель, кладу сразу в общий кожух — меньше мороки при вводе в дом и проще обслуживать.

Сжатые сроки и ограниченный бюджет.
Сложный рельеф и много изгибов.
Малые и средние диаметры, трасса до 60 м.
Низкие температуры подачи и ГВС с короткой рециркуляцией.

Совет из практики: беру бухту с запасом 10—15% и сразу планирую радиусы поворотов на местности.

Ограничения и типичные ошибки при применении гибких трасс

Есть пределы по температуре и давлению. Длительная работа выше 85—95 °C и 6—10 бар сокращает ресурс. Большие диаметры становятся дорогими и тяжёлыми. Радиус изгиба не нарушаю: перетянул — получил «перелом» и скрытый дефект. Монтаж при сильном морозе без прогрева — плохая идея. УФ для кожуха вреден, оставлять бухту на солнце нельзя. С грызунами тоже считаюсь — нужна защищающая отсыпка и сигнальная лента.

Мелкая траншея и отсутствие песчаной подушки — труба «гуляет», растёт износ.
Нет опрессовки до засыпки — риск вскрывать весь двор.
Жёсткие «колени» вместо плавных дуг — лишние потери напора.
Греющий кабель без терморегуляции — перерасход и перегрев изоляции.
Сырой ввод через фундамент: без гермоввода и гидроизоляции всё намокнет.

Предизолированные трубы: конструкция и особенности

Когда хочу максимум ресурса и минимум теплопотерь, смотрю на предизолированные трубы. Внутри несущая труба — сталь или PEX/PE-RT. Сверху жёсткий слой ППУ с низкой теплопроводностью и наружный ПЭ кожух. В заводском исполнении слои сцеплены, не боятся влаги и нагрузок грунта. В стальных системах можно получить рабочие температуры до 120—140 °C, у полимерных — обычно до 95—110 °C. Потери тепла ниже, чем у «гибких» с мягкой изоляцией, а срок службы дотягивает до 30—50 лет при правильной стыковке.

Стыки закрываю муфтами: термоусадка, заливка пеной или сварной кожух. Часто есть контрольные жилы или каналы для мониторинга увлажнения — удобно ловить протечки на ранней стадии. Трассы идут звеньями, поэтому заранее считаю компенсаторы, опоры и логистику на участок. Монтаж не такой быстрый, зато результат стабильный и предсказуемый по теплу и гидравлике.

По ощущениям — как конструктор: трубы, муфты, сигнализация. Дольше собираю, но потом годами не вспоминаю.

Одно-, двух- и четырёхтрубные решения: Twin и Quattro

Выбор схемы завязан на задачи. Однотрубный вариант — одна несущая труба в кожухе: подача или обратка, ГВС или ХВС по отдельности. Twin — две несущие в одном кожухе: классика для отопления «подача+обратка», меньше земляных работ и швов. Quattro — четыре трубы под одним кожухом: обычно отопление «подача+обратка» плюс ГВС с рециркуляцией. Экономлю траншею и время, но растут габариты, масса и радиус изгиба. Внутренний теплообмен между жилами учитываю: для ХВС нужен экран или разнос по схемам.

Тип	Состав	Где применяю	Плюс	Минус
Однотрубный	1 несущая	Отдельные линии, ХВС/ГВС	Просто и недорого	Больше траншей при парных линиях
Twin	2 несущие	Отопление подача+обратка	Меньше стыков и работ	Жёстче, сложнее повороты
Quattro	4 несущие	Отопление + ГВС/рециркуляция	Одна траншея на всё	Вес, диаметр, тепловое влияние внутри

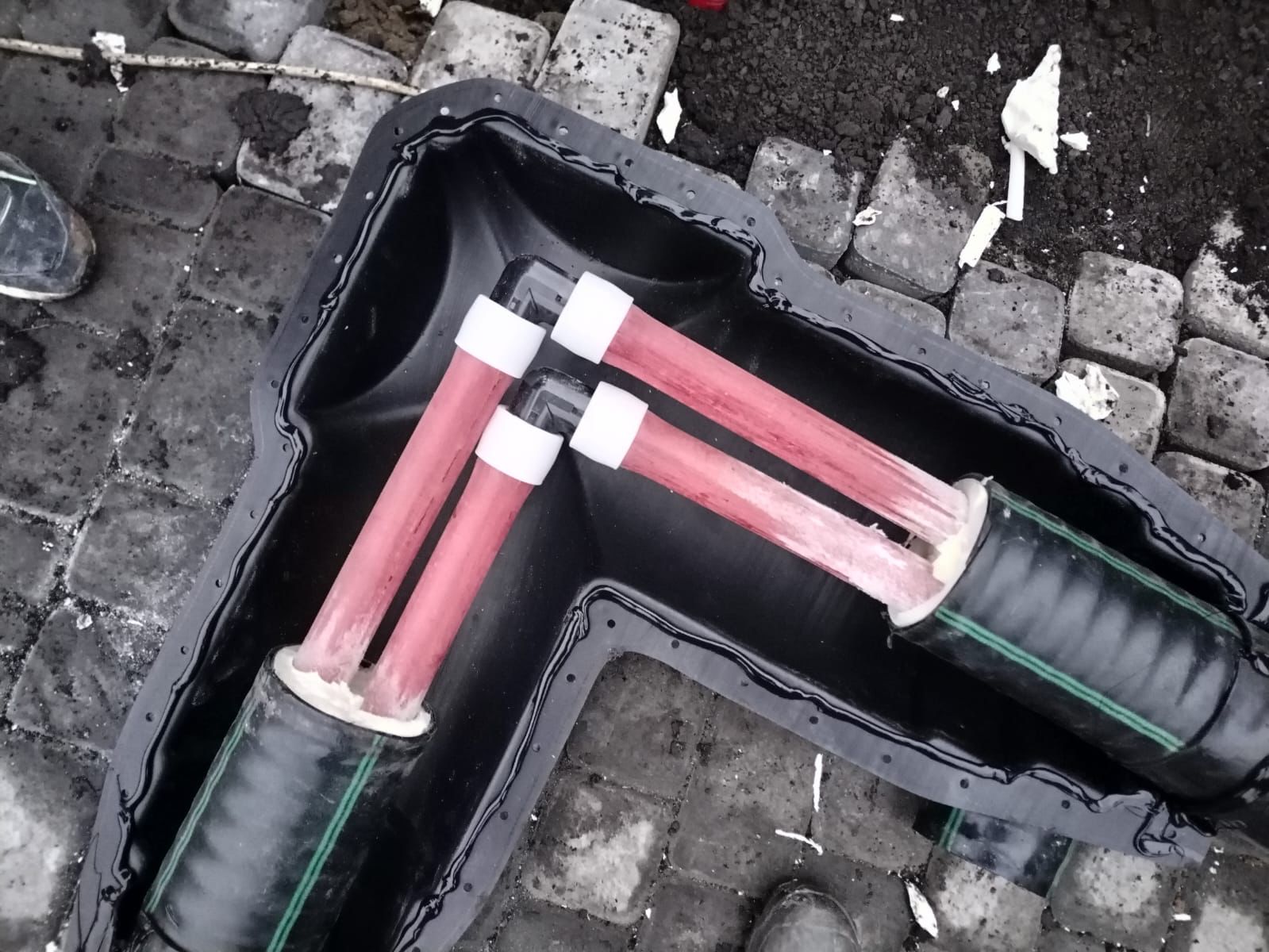

Стыковка и герметизация муфт: контроль влажности и диффузии

На стыках решается судьба трассы. Я слежу, чтобы несущая труба была сухой, чистой и соосной. Любая влага в пене потом превращается в лед и проблемы. Сначала подготовка кромок, потом центрирующие вкладыши, муфта, герметик. Дальше термоусадка или заливка ППУ, в зависимости от системы. В конце проверяю герметичность и ставлю контроль влаги или сигнальный провод, если он предусмотрен. Так держу диффузию пара снаружи и кислорода внутрь под контролем.

Обезжириваю и шлифую кромки, удаляю влагу.
Примеряю муфту, размечаю положение.
Ставлю фиксаторы и центраторы, выравниваю оси.
Герметизирую кожух: термоусадка или электросварка.
Заливаю пену или прогреваю клеевой слой, делаю контрольную опрессовку.

Если на стыке вижу хоть каплю воды — работу останавливаю. Десять минут на сушку дешевле, чем вскрывать трассу через год.

Тип муфты	Где применяю	Особенности
Термоусаживаемая с клеем	Гибкие ПЭХ/PE-RT Twin/Quattro	Быстрый монтаж, важна чистота и равномерный прогрев
Электросварная ПЭ-муфта	Полиэтиленовый кожух	Нужен генератор, даёт стабильную герметичность
Заливная ППУ-муфта	Стальные ППУ	Лучше теплоизоляция стыка, контроль влажности обязателен

Сравнение для отопления: гидравлика, теплопотери, долговечность

Когда выбираю трассу для отопление, смотрю на три вещи: гидравлика, теплопотери, срок службы. Гибкая ПЭХ/PE-RT даёт гладкую стенку и меньше фитингов на поворотах. Потери давления ниже. Сталь в ППУ лучше переносит ударные нагрузки и долгую высокую температуру. По теплопотерям решает толщина изоляции и качество муфт. Плохо сделанный стык убивает любую теорию. По ресурсу беру паспортные режимы и честно считаю температуру и время работы.

Критерий	Гибкая ПЭХ/PE-RT (предизол.)	Сталь в ППУ
Гидравлика	Малые потери, меньше поворотных фитингов	Ок, но больше отводов/сварок, выше сопротивление
Теплопотери	Сопоставимы при равной толщине, критичны стыки	Низкие с толстой ППУ, стыки делать особенно тщательно
Долговечность	До 50 лет при 70 °C, чувствительна к перегревам	30+ лет при защите от коррозии и влаги
Монтаж	Быстро, без сварки, меньше техники	Дольше, нужна сварка и контроль геометрии

Беру гибкую там, где много поворотов и средние температуры.
Беру сталь там, где высокая мощность и сложные условия грунта.

Низкотемпературные контуры и тепловые насосы

С тепловым насосом подача обычно 30—45 °C. Теплопотери меньше кусают, но гидравлика важнее. Мне нравится гибкая предизолированная ПЭХ/PE-RT: плавные трассы, минимум фитингов, стабильный расход. Кладу Twin, чтобы снизить тепловой мост на обратке. Диаметр подбираю так, чтобы скорость была 0,5—0,8 м/с, без шума и лишней потери напора. Изоляцию беру толще, чем кажется нужным. На длинных ветках экономит киловатт-часы круглый сезон.

Дельта T держу 5—7 К для стабильной эффективности.
Контролирую стыки — на низких температурах они тоже теряют тепло.
Закладываю место под расходомер и балансировку.

Высокотемпературные котлы и радиаторы

При подаче 70—80 °C требования жёстче. ПЭХ класса 5 выдерживает такие режимы, но старение ускоряется. Я смотрю на реальную температуру и длительность пиков. Если часто 80+ °C, предпочту сталь в ППУ. Линейное удлинение учитываю всегда: петли или компенсаторы спасают муфты и вводы. Для радиаторов важна стабильная гидравлика, поэтому держу скорость в трубе разумной и не зажимаю диаметр. Узел смешения и защита от перегрева котла обязательны.

Делаю компенсационные петли или скользящие опоры.
Ставлю металл как вставку на выходах из земли.
Использую трубы с кислородным барьером, чтобы щадить систему.

Сравнение для водоснабжения: ГВС и ХВС, санитарные требования

В водоснабжение для меня главное — гигиена и стабильная температура. Материалы должны быть допущены для питьевой воды. Никаких запахов и миграции. Для ГВС держу 55—60 °C в обычном режиме и периодический прогрев выше для антилегионеллы. Если точки водоразбора далеко, делаю рециркуляцию. Для ХВС защищаю трассу от промерзания и ударных нагрузок. Изоляция и, при риске, греющий кабель. Разделяю контуры, избегаю застойных участков и тупиков.

Параметр	ГВС	ХВС
Температурный режим	55—60 °C, короткие циклы 60—70 °C	5—25 °C, без конденсата на кожухе
Микробиология	Риск легионеллы, нужна рециркуляция	Риск ниже, важна промывка при простоях
Материал трубы	ПЭХ/PE-RT, сталь нерж., всё с допуском для питьевой	PE100-RC, ПЭХ, нерж., без постороннего привкуса
Тепло/холодоизоляция	Толще для удержания температуры	Против конденсата и промерзания
Греющий кабель	Редко, в зонах риска	По необходимости, с терморегуляцией

Ставлю раздельные линии для ГВС и ХВС, без общих полостей.
Исключаю мёртвые отводы, где вода застаивается.
Перед запуском делаю промывку и дезинфекцию контура.

Если до крана больше 10—15 м, рециркуляция экономит время и воду. Комфорт сразу чувствуется.

ГВС: антилегионелла, температурные режимы, рециркуляция

В горячей воде держу стабильные 55—60 °C. Так комфортно и безопасно. Раз в неделю запускаю «антилегионеллу» — поднимаю до 70 °C и держу полчаса. На маленьких системах хватает реже, но без фанатизма. В рециркуляции стараюсь не опускаться ниже 50—55 °C на обратке. Тогда микробиология спит спокойно, а краны дают горячую воду почти сразу.

Режим	Температура	Задача
Повседневный	55—60 °C	Комфорт, экономия
Антилегионелла	70 °C, ≥30 мин	Дезинфекция
Рециркуляция	Обратка ≥50 °C	Быстрый розлив

Я ставлю термостатический смесительный клапан у источника, чтобы не ошпариться, и балансировочные клапаны на кольце рециркуляции. Ну и утепление по всей длине — без дыр.

Насос беру с таймером или термостатом по обратке. Так меньше перекачиваю и плачу. Длинные ветки не оставляю «мертвыми» — лучше кольцо или байпас к стояку рециркуляции.

ХВС: защита от промерзания и механические нагрузки

Холодную воду утапливаю ниже глубины промерзания. Если нет шанса зарыться глубоко, кладу утепление плюс саморегулирующийся греющий кабель с терморегулятором. Изоляция сама по себе не греет, она лишь тянет время.

Основание — песчаная подушка 10—15 см, без камней. Сверху тоже песок.
Гильзы в местах ввода и под дорогами, чтобы труба не натиралась.
Дренаж и уклон, чтобы не стояла вода и не рвало льдом.
От гидроударов спасают редуктор давления и демпфер.

По материалу чаще беру PE100-RC: спокойно переносит точечные нагрузки и «сложный» грунт. Минимальные радиусы изгиба соблюдаю, чтобы не надломить. Предупредительная лента в раскопе — мелочь, а экономит нервы при будущих работах.

Труба для дома: выбор диаметра, материала и изоляции

Я начинаю с задачи. Какой расход нужен, какая длина трассы, какие температуры и где пройдёт труба для улицы и внутри дома. Под это уже подбираю материал, диаметр и утепление. Стараюсь, чтобы система была простой в монтаже и не требовала тонких настроек каждый сезон.

Схема у меня такая. Сначала прикидываю пропускную способность и падение давления. Потом смотрю теплопотери трассы и требуемую толщину изоляции. И только затем свожу это с доступными фитингами и способом прокладки. Если насос слабый, не гонюсь за узкими диаметрами. Если грунт тяжёлый, не экономлю на защите и кожухах.

Цель — тише, теплее, экономичнее. Без экстремальных режимов.
Диаметр выбираю так, чтобы скорость была умеренной, а шум — нулевой.
Материал — по температуре, давлению и условиям в земле.
Изоляция — по расчёту теплопотерь и рискам конденсата.

Чем короче трасса и меньше поворотов, тем ниже счета. Я не стесняюсь закладывать запас по диаметру и утеплению. Переплата на старте часто возвращается за одну-две зимы.

Материалы: PEX-a/PE-RT, PE100-RC, сталь — где что лучше

Материал	Где ставлю	Температура/давление	Плюсы	Минусы
PEX-a / PE-RT (с барьером EVOH)	Отопление, ГВС, гибкие трассы	До 70—90 °C (классы эксплуатации)	Гибкость, быстрый монтаж, коррозии нет	Чувствительность к УФ, нужен барьер от кислорода
PE100-RC	ХВС, вводы в дом, земля, сложный грунт	ХВС до 20 °C, давление по SDR	Ударопрочность, стойкость к надрезам	Не для высокой температуры
Сталь (в т.ч. предизолированная)	Дальние и горячие магистрали, котлы ВТ	Высокие T и P	Жёсткость, минимальная линейная деформация	Коррозия, сварка, больший вес

Если нужен компактный ввод и плавные обходы, беру гибкие PEX/PE-RT. Для земли и холодной воды — PE100-RC. Высокие температуры и радиаторы «по-взрослому» — сталь, лучше предизолированная, чтобы не терять тепло в траншее.

Диаметры и скорость потока: как избежать шума и кавитации

Я подбираю диаметр по расходу и держу скорость в разумных пределах. Тогда трасса тихая, а насос не страдает от кавитации. Для ориентира пользуюсь такими диапазонами:

Система	Рекомендуемая скорость, м/с
Отопление	0,2—0,8
Рециркуляция ГВС	0,3—0,6
ГВС (подача)	0,7—1,2
ХВС	0,7—1,5

Если скорость уходит выше 1,5—2 м/с, растут шум, эрозия и риск кавитации на дросселирующей арматуре.
На всасывании насоса держу скорость до 0,7 м/с и избегаю «узких мест» — грязевиков, кранов с малым проходом.
На длинных магистралях спокойно увеличиваю диаметр на один шаг — так снижаю потери давления и гул.
Для гибких ПЭХ-труб допускаю чуть выше скорость, но считаю местные сопротивления фитингов.

Если сомневаюсь между двумя диаметрами, беру больше на магистраль, а ответвления делаю компактнее — так тише и стабильнее.

Теплоизоляция: ППУ, ППЭ, PIR, вспененный каучук — сравнение

Теплоизоляцию подбираю по условиям: температура, влажность, доступность ремонта. Чем ниже теплопроводность, тем тоньше слой при той же защите.

Материал	Теплопроводность λ, Вт/м·К	Рабочая температура	Влага/диффузия	Гибкость	Где применяю
ППУ (жёсткий полиуретан)	≈0,024—0,028	до 120—130 °C	нужен защитный кожух, боится намокания	жёсткий	предизолированные магистрали в грунте
PIR	≈0,021—0,024	до 140—160 °C	ниже водопоглощение, лучше огнестойкость	жёсткий	высокотемпературные участки, наружные узлы
ППЭ (вспененный полиэтилен)	≈0,034—0,040	до 80—95 °C	требует герметизации швов	гибкий	внутри помещений, защита от конденсата
Вспененный каучук	≈0,034—0,038	до 105—120 °C	отличный паробарьер	гибкий	ГВС/ХВС в доме, узлы на улице под кожухом

Для грунта беру ППУ или PIR с кожухом; толщина — по расчёту, чаще 50—100 мм на магистралях.
Для ГВС в доме — вспененный каучук 13—25 мм; для ХВС — он же или ППЭ с герметичными швами против конденсата.
На улице закрываю гибкие изоляции кожухом от УФ и грызунов.

Способы прокладки: бесканальная, канальная, надземная

Я выбираю способ по грунтам, уровню воды, доступности ремонта и бюджету. Бесканальная — быстрее и дешевле, если трубы предизолированные и грунт дренирующий. Канальная — дороже по работам, зато есть доступ для ревизии. Надземная и по фундаменту выручает, когда копать нельзя или трасса короткая и открытая.

Нужна скорость и минимальная стоимость — бесканальная с качественной изоляцией и нормальной отсыпкой.
Сложные грунты и высокие грунтовые воды — канальные лотки с дренажом.
Короткие участки у здания, перепады высот, переходы — надземно по кронштейнам или по фундаменту.

Главное — защитить трубу от воды и механики, а себе оставить возможность добраться до узлов.

Бесканальная подземная прокладка: глубина, песчаная подушка, изгибы

Тут важна аккуратность. Я делаю так:

Глубина — ниже точки промерзания на 20—30 см или закладываю греющий кабель.
Песчаная подушка 10—15 см под трубой и 10—20 см сверху, без камней и строительного мусора.
Ширина траншеи — чтобы труба легла без натяга и были места для уплотнения боковин.
Радиусы изгибов: ПЭХ-а 5—7 диаметров, PE100-RC 10—15, сталь — больше или с компенсаторами.
Сигнальная лента над трассой, желательно геотекстиль и дренаж при сыром грунте.
Повороты — плавные, без «колен», чтобы не ловить шум и потери.

Если грунтовые воды высоко, сначала решаю дренаж, потом кладу трубу. Иначе изоляция быстро сдаётся.

Канальные решения: лотки, дренаж, ревизии

Когда нужен доступ к трассе, ухожу в лотки. Выбираю бетонные или пластиковые, с крышками и герметизацией швов.

Основание на песчаной подсыпке, лотки с уклоном к приямку, дренаж с выводом воды.
Трубы на опорах с фиксацией удлинений, мягкие прокладки под хомуты.
Ревизионные колодцы на поворотах и каждые 25—50 м, чтобы была возможность осмотра.
Вентиляционные отверстия и защита от мусора, чтобы влага не скапливалась.

Стоит дороже, но ремонтопригодность выше и узлы не утопают в грязи.

Надземная и по фундаменту: крепления, компенсация температур

Когда веду трассу по фасаду или вдоль фундамента, сразу решаю три вещи: как креплю, куда уведу тепловое удлинение и чем закрою от солнца. Ставлю кронштейны с вибро вставками, хомуты с резиной EPDM, делаю чередование опор: фиксированные и скользящие. Для стали шаг опор делаю 3—4 м, для гибких ПЭХ/PE-RT — 1—1,5 м. Теплоудлинение гашу П-образными петлями или компенсаторами, для гибких труб — зигзагом с запасом длины. У ввода оставляю зазор и скользящую опору. От УФ защищаю кожухом или коробом. Все метизы — нержавейка или оцинковка.

Монтаж и подключение: от теплогенератора до ввода в дом

Иду по простому плану. Сначала проектирую трассу и точки креплений. На источнике тепла ставлю запорные краны, фильтр, узлы контроля. Трубу раскатываю, режу, калибрую, собираю «на сухую», отмечаю опоры. Монтирую от котла к вводу, соблюдаю уклоны к воздухоотводам и сливам. Все соединения делаю доступными. Опрессовываю до утепления и закрытия коробов. Изоляцию ставлю сухую, без зазоров, стыки герметизирую. В доме подключаю к коллектору или к магистрали, проверяю баланс и работу насосов. В конце делаю повторную проверку давления и продувку воздуха.

Шаг	Что делаю	Зачем
Подготовка	Разметка, раскрой, калибровка	Исключить перекосы и подсос воздуха
Монтаж	Опоры, соединения, уклоны	Нормальная гидравлика и сервис
Испытания	Опрессовка, продувка	Проверка герметичности
Финиш	Изоляция, маркировка	Снижение потерь и понятная схема

Сначала опрессовка, потом изоляция и закрытие коробов. Иначе рискуем прятать течь.

Узел ввода и проход через фундамент: гермовводы, гидроизоляция

Узел ввода делаю так, чтобы не текло и не рвало при подвижках. В фундамент закладываю гильзу на 2—3 размера больше трубы. Центрую трассу в гильзе, ставлю гермоввод с сальниковым уплотнением. Снаружи и изнутри уплотняю манжетой или бандажом с мастикой. Пространство в гильзе не запениваю «намертво» — нужен эластичный материал. Выше отметки грунта ставлю капельник и кожух. При высоких водах — кольцо-герметизатор на гильзу и дренаж к колодцу. На вводе — скользящая опора и небольшой компенсационный запас.

Фитинги и соединения: обжим, электросварка, резьба

Выбираю метод под материал и место. Для PEX/PE-RT — пресс или надвижная гильза; под землей и в коробах — только неразъемные. Для PE100-RC — электросварные муфты, проверяю индикатор штифта и протокол аппарата. Сталь — сварка, а резьба только в доступных местах с правильной подмоткой и пастой. Нержавейка — пресс или резьба с прокладками. Обжимные фитинги оставляю там, где есть доступ и видно каплю. Разные металлы не стыкую напрямую — ставлю диэлектрическую вставку. Любое соединение изолирую после успешной опрессовки.

Арматура и узлы контроля: запор, балансировка, воздухоотвод

Без арматуры система неудобна и дорогая в эксплуатации. На выходе теплогенератора ставлю шаровые краны, термоманометр, грязевик и обратный клапан перед насосом. На каждом контуре — запор и балансировочный клапан, лучше с измерительными ниппелями. В верхних точках — автоматические воздухоотводчики, на спусках — краны для слива и заполнения. Перед теплообменниками и счетчиками — сетчатый фильтр. На длинных ветках — контрольные термометры для настройки. Все ручки ориентирую одинаково, арматуру подписываю. Так потом я не путаюсь и быстро нахожу проблему.

Защита и безопасность: промерзание, коррозия, механика

Я всегда начинаю с рисков. Если труба замерзнет, её разорвет. Если пойдет коррозия, появятся свищи. Если трубу придавит грунт или камень, будет микротрещина и утечка. Поэтому смотрю на холод, химию и механику сразу, а не по очереди.

Риск	Признак	Что делаю
Промерзание	Падает расход, ледяная пробка	Теплоизоляция, греющий кабель, правильная глубина
Коррозия	Рыжие подтеки, мутная вода	Кислородный барьер, катодная защита, контроль pH
Механика	Смещение, протирание, трещины	Песчаная подушка, отсыпка без камней, сигнальная лента

На вводах и в колодцах ставлю утепленные короба. Там чаще всего мёрзнет.
Стальные участки защищаю и снаружи, и изнутри. Для полимеров слежу за диффузией кислорода.
Грунт уплотняю послойно. Трубе нельзя «висеть» в воздухе.

Иногда одна муфта в промёрзшем узле тянет за собой половину аварий. Лечу узел, а не всю трассу.

Греющий кабель: саморегулирующийся vs резистивный, терморегуляция

Если есть риск холода, я добавляю греющий кабель. Выбираю между саморегулирующимся и резистивным. У саморегулирующегося матрица сама снижает мощность на тёплых участках и добавляет на холодных. Экономия и меньше перегревов. Резистивный дешевле и стабильнее по мощности, но его нельзя пересекать и обязательно нужен термостат.

Тип	Плюсы	Ограничения
Саморегулирующийся	Экономит, не боится перехлёста, гибкая длина	Дороже, выше пусковой ток
Резистивный	Дешевле, предсказуемая мощность	Нужен строгий монтаж и термостат

Терморегуляцию ставлю всегда. Датчик — на трубе под изоляцией или в грунте.
Обязательны УЗО 30 мА и герметичные муфты IP67+. Проверяю мегомметром перед засыпкой.
Мощность подбираю по расчёту теплопотерь, а не «на глаз».

Барьерные слои от кислорода, катодная защита стали, отсыпка

В отоплении полимерные трубы беру с кислородным барьером. Это EVOH-слой или алюминиевая прослойка. Кислород меньше попадает в теплоноситель, стальные элементы не «цветут». Маркировка вида PEX-a/EVOH или PE-RT/EVOH — то, что нужно.

Сталь в земле защищаю катодно. Ставлю магниевые аноды или подключаю выпрямитель. Слежу за потенциалом, чтобы не перетянуть и не «обнажить» покрытие. Изолирующие вставки на вводе разрывают блуждающие токи.

Отсыпку делаю аккуратно. Сначала песчаная подушка 10—15 см, без камней и строительного боя. Потом засыпаю слоями с уплотнением. Кладу сигнальную ленту выше трубы. В местах возможной нагрузки добавляю защитные короба или плиту. Так труба не трётся и не получает точечных ударов.

Расчёт теплопотерь и энергоэффективность трассы

Чтобы понимать, сколько денег «улетает в грунт», я считаю теплопотери. Беру длину трассы, диаметр и материал трубы, толщину и теплопроводность изоляции, температуру подачи и обратки, температуру грунта. Учитываю влажность грунта и наличие колодцев, муфт и вводов. Эти места всегда «холоднее» линии.

Результат нужен в двух видах. Линейные потери в Вт/м — для подбора мощности и кабеля. Годовые потери в кВт·ч — для денег. Домножаю на тариф и получаю стоимость владения трассой. Тогда видно, где «жрёт» больше: труба, узлы или рециркуляция.

Параметр	Что беру в расчёт
Теплоизоляция	Толщина и λ материала по паспорту, поправка на влажность
Температуры	Подача/обратка, средняя по сезону, грунт 0…+5 °C
Узлы	Муфты, вводы, повороты как отдельные «точки потерь»

Цифры быстро отрезвляют. Когда вижу годовой счёт в рублях, решения по трассе принимаются легче.

Пример расчёта на 30 м трассы: гибкая ПЭХ vs стальная ППУ

Чтобы не гадать, беру простой пример. Длина 30 м, подача 70 °C, обратка 50 °C, грунт 5 °C. Средний перегрев над грунтом получается 55 К. Сравню гибкую ПЭХ Twin 25/25 и две стальные трубы DN25 в ППУ с изоляцией 50 мм. Считаю теплопотери по цилиндрической формуле через изоляцию и округляю к реальности с учётом кожуха и влажной почвы.

Вариант	Удельные потери, Вт/м (пара)	Потери на 30 м, Вт	кВт·ч/месяц*	Стоимость/мес при 2/6 руб за кВт·ч
Гибкая ПЭХ Twin 25/25, ППЭ (~λ 0,038), типовая толщина	≈ 20	≈ 600	≈ 432	≈ 860 / 2 590 руб
Сталь DN25х2 в ППУ 50 мм (λ ~0,026)	≈ 13	≈ 390	≈ 281	≈ 560 / 1 690 руб

*Месяц считаю как 720 ч. Это грубая оценка, но порядок виден: жёсткая ППУ даёт экономию 25—40% на потерях. Если понизить температуры или увеличить изоляцию, цифры дружно падают.

Как снизить теплопотери: толщина изоляции, баланс, температура подачи

Увеличиваю толщину изоляции. Переход с базовой на +15—20 мм даёт минус 20—35% потерь. Эффект логарифмический, но заметный.
Оптимизирую температуры. Минус 10 К к подаче или средним температурам даёт примерно минус 15—20% потерь. Помогает погодозависимая автоматика.
Балансирую контуры. Когда обратка не «перегрета», средняя температура ниже, потери меньше.
Делаю трассу короче и прямее. Каждый лишний метр — это постоянные ватты.
Слежу за сухостью изоляции. Песчаная подушка и дренаж уменьшают теплопроводность окружающей среды.
Убираю тепловые мосты: муфты, вводы, арматуру тщательно утепляю.
Для ГВС — таймеры рециркуляции. Ночью и в отъезде потери не нужны.

Простой тест: если могу снизить подачу на 5—10 °C без дискомфорта — делаю это. Экономия видна сразу.

Смета и стоимость: материалы, земляные работы, эксплуатация

Я всегда раскладываю бюджет на три корзины: материалы, работы, эксплуатация. Так понятно, где деньги «горят» сегодня, а где — потом.

Статья	Гибкая ПЭХ Twin 25/25 (30 м)	Сталь DN25х2 в ППУ 50 мм (30 м)
Материалы (труба/кожух/изоляция)	90 000—180 000 руб	75 000—150 000 руб
Фитинги, муфты, вводы, арматура	20 000—45 000 руб	30 000—60 000 руб
Монтаж (пресс/сварка), пусконаладка	25 000—45 000 руб	40 000—70 000 руб
Земляные работы* (глубина 1,2—1,5 м)	40 000—80 000 руб	40 000—80 000 руб
Итого ориентировочно	175 000—350 000 руб	185 000—360 000 руб
Эксплуатация: теплопотери/сезон (5 мес) при 2—6 руб/кВт·ч	≈ 3,2 МВт·ч → 6 400—19 200 руб	≈ 2,1 МВт·ч → 4 200—12 600 руб

*Грунт обычный, без скальника и высокого УГВ. Цены ориентировочные и для прикидки. На смету сильно влияют местные расценки и логистика.

Что влияет на цену метра: диаметр, марка, глубина, грунт

Диаметр. Чем больше, тем дороже труба, фитинги и шире траншея.
Марка и серия. Премиальные системы с меньшими потерями стоят выше, но окупаются на эксплуатации.
Глубина заложения. Больше кубов выемки, больше вывоз и подсыпка.
Грунт и вода. Суглинок, валуны, высокий УГВ — сразу плюс к смете.
Количество поворотов и муфт. Каждая стыковка — деньги и время.
Способ прокладки. Лотки, опоры, переходы через препятствия — отдельные позиции.
Сезон. Зимой дороже: мерзлый грунт, прогревы, откачка.
Логистика. Бухты нужной длины экономят на муфтах и работах.
Документация и контроль. Проект, технадзор, испытания — это тоже бюджет.

Как сэкономить без потери надёжности

Выбираю диаметр по расчёту, а не «на глаз». Меньше диаметр — меньше цена и потери на циркуляции.
Беру трубу в одной бухте на всю длину. Меньше муфт — меньше рисков и затрат.
Сразу закладываю более тёплый класс изоляции. Часто окупается за 2—4 сезона.
Делаю кратчайший маршрут и мягкие повороты. Это и монтаж упрощает.
Объединяю коммуникации в общий коридор при соблюдении расстояний. Один раз копаю — меньше плачу.
Планирую работы в сухой сезон. Нет лишних расходов на откачку и укрепление стенок.
Покупаю комплект у одного поставщика. Скидка и совместимость деталей.
Ставлю погодозависимую автоматику. Ниже температуры — ниже постоянные потери.

Экономлю на лишних стыках и переделках, а не на качестве трубы и изоляции. Это тот случай, когда «дешевле» потом выходит дороже.

Нормы и требования: СП, СНиП, паспорта производителей

Я не начинаю копать траншею, пока не сверюсь с актуальными СП и паспортами на трубу и фитинги. СП задают общие правила: глубину заложения, минимальные расстояния, испытания. Паспорт производителя фиксирует конкретику: радиусы изгиба, допустимые нагрузки, давление, температуру, метод стыковки. Если нормы и паспорт расходятся, беру более жёсткое значение и не иду против паспорта изделия. Ещё смотрю местные технические условия и геологию участка. Это помогает избежать переделок и споров с надзором.

СП 124.13330 «Тепловые сети»	Прокладка, расстояния, каналы и бесканальная схема
СП 73.13330 «Внутренние сан.-тех. системы»	Испытания, промывка, узлы ввода
СП 31.13330 «Водоснабжение. Наружные сети»	Глубина для ХВС/ГВС, пересечения, охранные зоны
Паспорта производителей	Радиусы изгиба, муфты, допуски монтажа

Всегда проверяю свежие редакции документов на официальных ресурсах и сверяю с проектом. Сомневаюсь — спрашиваю у техподдержки производителя.

Глубина заложения, минимальные расстояния, радиусы изгиба

Глубина. Кладу верх трубы ниже уровня промерзания для моего района, с запасом 200—300 мм. В зонах проезда добавляю защиту и ещё запас по глубине.
Расстояния. Между параллельными коммуникациями держу минимум 0,5 м по горизонтали, от фундамента — 0,7—1,0 м, от деревьев — 1,5 м. Пересечения по возможности под прямым углом, с защитными футлярами.
Бровки траншеи. Песчаная подушка 100—150 мм, без мусора и камней. Радиусы и уклоны формирую до укладки.
Радиусы изгиба. Для PEX/PE-RT беру не меньше 5—8 наружных диаметров (холод/горячая). Для предизолированных гибких — строго по паспорту, часто 0,6—1,5 м. Сталь не гну в траншее — ставлю заводские отводы.

Испытания, промывка и пусконаладка

Визуальный осмотр и фотофиксация трассы, особенно стыков и вводов.
Опрессовка холодной водой: как правило 1,5× рабочего давления, без превышения паспортного. Выдержка 30—60 минут, падение давления не допускаю.
Повторная опрессовка после частичной засыпки и перед полной засыпкой.
Промывка до прозрачной воды со скоростью потока близкой к рабочей. Шлам выгоняю через нижние точки.
Для ГВС — дезинфекция по требованиям СанПиН и паспорта труб. Затем тщательное полоскание.
Пусконаладка: удаление воздуха, настройка балансировочных клапанов, проверка автоматики и рециркуляции.

Типовые ошибки и их последствия

Я чаще всего вижу одни и те же промахи: экономия на глубине и изоляции, пренебрежение паспортными радиусами изгиба, отсутствие дренажа у лотков, слабая фиксация на вводе в фундамент. Всё это выстреливает не сразу. Сначала мелочи — запотевание колодцев, шум, локальные перегревы. Потом приходят серьёзные проблемы: подмыв, коррозия, теплопотери, провисания и аварии. Я стараюсь ловить такие вещи на этапе проекта и приёмки. Чек-лист, фотодокументация и опрессовка перед засыпкой экономят месяцы нервов и денег.

Ошибка	К чему приводит	Как поступаю
Мелкая глубина	Промерзание, механические повреждения	Увожу ниже промерзания, добавляю защиту
Неверный радиус изгиба	Микротрещины, ранние протечки	Сверяю с паспортом, ставлю отводы
Нет дренажа в лотке	Затопление, коррозия, гниение изоляции	Дренаж, ревизии, герметизация швов

Неверный выбор диаметра и материала

Слишком маленький диаметр душит систему: падает расход, растут потери давления, шумит арматура, насос работает на износ. Слишком большой — лишние деньги и теплопотери. Неподходящий материал добавляет бед: PEX без кислородного барьера провоцирует коррозию стали, сталь в агрессивном грунте без защиты ржавеет.

Сначала считаю расход и скорости, целюсь в 0,3—0,7 м/с для отопления и 0,7—1,5 м/с для воды.
Подбираю диаметр по потере давления, а не «на глаз».
Материал увязываю с температурой, давлением и грунтом: PEX/PE-RT для гибкости и низких теплопотерь, сталь — там, где высокие температуры и жёсткая механика.
Смешанные системы разделяю диэлектрическими вставками и ставлю барьер от кислорода.

Неправильная герметизация и отсутствие дренажа

Вода находит малейшую щель. Если муфту, ввод или кожух не закрыть правильно, влага попадает в изоляцию. Потом мороз, расширение, микротрещины. Теплопотери растут, сталь под оплёткой ржавеет, фитинги закисают. Гибкие рукава без барьерных слоёв тянут влагу капиллярами. Дальше — запах сырости в колодце и вечные «тёплые лужи» на участке.

Главное правило: защита от воды важнее, чем толщина изоляции. Нет дренажа — будет бассейн, а не траншея.

Что делаю на практике: ставлю гермовводы и термоусадочные муфты с клеем. Концы закрываю заглушками с мастикой. Под трассу — песчаная подушка и уклон к дренажному колодцу. Если грунт сырой — перфорированная труба в геотекстиле. В колодцах оставляю слив и метку уровня воды. Перед засыпкой осматриваю каждый шов и делаю фотофиксацию.

Кейсы выбора: дом 120 м² и дом 250 м² — какие решения подойдут

Я смотрю на длину, тепловую нагрузку и температуру. От этого зависят диаметр, материал и изоляция. Ниже — быстрый ориентир по типовым домам.

Параметр	Дом 120 м² (25—35 м)	Дом 250 м² (50—80 м)
Мощность отопления	8—12 кВт	18—30 кВт
Температура подачи	35—55 °C или 60 °C	60—80 °C
Рекомендуемая трасса	Гибкая ПЕКС/PE-RT Twin, 25—32 мм	Предизолированная сталь/PEX в ППУ, 40—63 мм
Соединения	Минимум, без муфт в земле	Заводские муфты, контроль герметичности
Теплопотери	Низкие, достаточно средней изоляции	Критичны, нужна толстая ППУ
Монтаж	1—2 дня	3—5 дней
Бюджет за метр	Средний	Выше, но ниже потерь на дистанции

Если трасса короткая и мощность умеренная, гибкая система выигрывает простотой и ценой. На длине 50+ м окупается предизолированная магистраль с толстой изоляцией и продуманными муфтами.

Дом 120 м², трасса 25—35 м: приоритет гибких систем

Я беру гибкую двухтрубную ПЕКС/PE-RT с заводской изоляцией. Кладу цельным куском от источника до ввода, без муфт в земле. Повороты делаю по радиусу, без угольников. Обычно хватает диаметра 25—32 мм, насос работает тише, гидравлика мягче. На ХВС или рисковых участках добавляю греющий кабель с терморегулятором.

Ввод через гильзу с манжетой и гермовводом.
Под трубой — песок, сверху сигнальная лента.
Сразу оставляю запас 1—2 м на подключение и аккуратные заходы.

По срокам такой объект реально закрыть за выходные, без тяжёлой техники.

Дом 250 м², трасса 50—80 м: аргументы в пользу предизолированных

Здесь длина и температуры уже кусаются. Я выбираю предизолированные трубы в ППУ кожухе. Twin для подачи и обратки, а при ГВС с рециркуляцией — многотрубные варианты. Диаметр чаще 40—63 мм. Муфты — термоусадочные с клеевым слоем, концевые заглушки, контроль сухости.

Ниже теплопотери на метр и стабильнее температура в доме.
Жёсткость и ресурс 30+ лет при правильной стыковке.
Можно идти бесканально, но дренаж и уклоны — обязательно.

Проект и гидравлический расчёт ускоряют пуск и экономят на насосах и котле.

Часто задаваемые вопросы

Собрал короткие ответы на темы, которые повторяются из раза в раз. Так проще спланировать бюджет и сроки, не влезая в дебри расчётов.

Нужен ли проект на частном участке? Формально не всегда. Но схема с отметками глубин, уклонов и вводов экономит время и снижает ошибки.
Какой запас по длине брать? Держу 5—10% на ввод, обходы и аккуратные радиусы.
Сколько длится монтаж 30—60 м? Гибкая трасса — 1—2 дня. Предизолированная — 3—5 дней с муфтами и проверками.
Как проверить герметичность? Опрессовка по паспортам, акт с фиксацией давления и времени. До засыпки — обязательно.
Что при пересечении с другими сетями? Разнос по отметкам, футляр, сигнальная лента, запас по доступу к ревизиям.
Как понять, что изоляции хватает? Смотрю расчёт удельных потерь на метр и сравниваю с тепловой нагрузкой. Если вклад трассы заметен по счетам — изоляции мало.
Нужно ли обслуживание? Раз в год проверяю вводы, колодцы, дренаж и состояние муфт. После паводков — внеплановый осмотр.

Можно ли прокладывать теплотрассу без лотков?

Можно. Я спокойно делаю бесканальную прокладку, если беру предизолированные или гибкие трубы и соблюдаю основу: сухой и стабильный грунт, правильная глубина и аккуратная засыпка. Лотки нужны не всегда. Они повышают цену и трудозатраты, зато облегчают доступ к муфтам и защита там сильнее.

Делаю без лотков, когда: грунт дренируемый, глубина ниже промерзания, нет тяжёлого транспорта сверху.
Обязательно: песчаная подушка 10—15 см, геотекстиль, удаляю камни, кладу сигнальную ленту.
В мокрых местах и у фундамента — дренаж, через фундамент — гильза и гидроизоляция.
Выбираю лотки при высоком УГВ, агрессивном грунте, под проездами и там, где планируется ревизия муфт.

Вариант	Плюсы	Минусы
Бесканальная	Дешевле, быстрее, меньше земляных работ	Сложнее ремонтировать, выше требования к засыпке и изоляции
В лотках	Доступ к узлам, защита от воды и нагрузок	Дороже, дольше по срокам

Совет: если сомневаюсь в грунте, делаю локальный лоток только на проблемном участке, а остальное — бесканально.

Какая труба прослужит дольше при высоких температурах?

Для стабильных 80—95 °C дольше всего живёт сталь в ППУ кожухе при нормальной защите от коррозии и качественных муфтах. PEX-a и PE-RT хорошо держат бытовые 55—70 °C, на 90—95 °C ресурс падает, но при аккуратной гидравлике и без перегревов служат долго. Для ГВС с 60 °C оба варианта ок, для постоянных 90 °C я выбираю сталь.

Материал	Типовой режим	Ресурс при соблюдении паспорта	Условия
Сталь + ППУ	до 120 °C (пики), обычно 90—95 °C	30—50+ лет	Катодная защита/барьеры, герметичные муфты
PEX-a / PE-RT (гибкие)	до 95 °C (кратковременно выше)	до 50 лет при 70 °C; меньше при 90 °C	Низкие перепады давлений, без перегрева
PE100-RC	ХВС/техвода, не для высоких t	Высокий на холодной воде	Не применяю для 80—95 °C отопления

Я всегда смотрю паспорт: температура, давление, класс эксплуатации. Если в проекте частые пики 100+ °C — беру сталь.

Нужна ли рециркуляция ГВС в частном доме?

Если до дальнего крана больше 10—15 метров и воду приходится долго ждать, рециркуляция спасает. Комфорт растёт, сливов меньше. Но есть теплопотери и работа насоса. Я делаю рециркуляцию там, где два-три санузла на разных этажах, длинные коридоры, кухня далеко от бойлера.

Экономлю так: толстая изоляция на подающей и обратной линиях, малый расход насоса, точная балансировка.
Управляю таймером, термостатом или кнопкой у раковины, чтобы контур грелся по запросу.
Ставлю обратный клапан и термостатический ограничитель, чтобы не обжигаться.

Температура в контуре не ниже 55 °C, раз в неделю поднимаю до ~60 °C — профилактика против легионеллы.

Чек-лист приёмки и обслуживания

Я держу этот список под рукой. Он выручает на монтаже и потом, когда надо быстро понять, всё ли в порядке.

Пункты контроля при монтаже и перед засыпкой

Трасса по проекту: глубина заложения, радиусы изгиба, отступы от коммуникаций соблюдены.
Основание: песчаная подушка 10—15 см, без камней и строительного мусора, геотекстиль при необходимости.
Изоляция и кожухи целые, без порезов и вмятин; муфты сухие, чистые, прогреты и загерметизированы по инструкции.
Гермоввод через фундамент: гильза, гидроизоляция, уплотнение выполнены, уклон к дренажу сохранён.
Дренаж и ливнёвка: предусмотрены на низких точках и в мокрых грунтах.
Греющий кабель (если есть): сопротивление и изоляция замерены, терморегулятор настроен.
Сигнальный провод/система контроля влажности у предизолированных — проверена на целостность.
Испытание давлением: по паспорту производителя и СП, с оформлением акта и фотофиксацией манометра.
Промывка/продувка: удалены мусор и воздух, стоят воздухоотводчики и сливные краны.
Маркировка: бирки на линиях, стрелки потока, журнал с серийными номерами труб и муфт.
Засыпка: послойно, трамбовка боковин, сверху сигнальная лента на 20—30 см.

Проверка	Что делаю	Чем подтверждаю
Гидроиспытание	Держу давление, контролирую падение	Акт, фото манометра с датой/временем
Муфты	Осмотр, прогрев, герметизация	Фото узлов до засыпки
Геометрия трассы	Измеряю глубину, радиусы, отступы	Замеры в журнале, схема с отметками

Перед засыпкой всегда делаю серию фото всей линии и узлов. Это экономит часы, если вдруг понадобится ремонт.

Ежегодное обслуживание и мониторинг

Весной и осенью обхожу трассу: смотрю колодцы, ввод в дом, места возможных просадок.
Проверяю давление и подпитку системы, сравниваю температуру подачи/обратки с прошлыми записями.
Тепловизор в мороз: ищу аномально тёплые полосы — признак потерь или намокания изоляции.
Рециркуляция ГВС: тест насоса, антизастойные включения, корректирую таймеры по сезону.
Греющий кабель: контроль автомата/УЗО, тест термостата, при возможности измеряю сопротивление.
Предизолированные линии: проверяю сигнальную петлю/датчик влажности, фиксирую показания.
Дренаж и ливнёвка: очищаю, чтобы колодцы и муфты не заливало.
Надземные участки: осмотр креплений, компенсаторов, целостности теплоизоляции и кожуха.
Веду журнал: дата, параметры, что сделано, что планировать к ремонту.

Если дом зимой пустует, сливаю воду или перевожу систему в антифриз. Риск промерзания всегда дороже профилактики.

Назад к списку
